Lấy mẫu lõi bên ngoài tay lái trượt

Máy bắn lõi lõi lõi lạnh hoàn toàn tự động cao cấp. Sắp chia khuôn ngang

◆ Giới thiệu thiết bị:

[Máy bắn lõi lõi lõi lạnh hoàn toàn tự động. Sắp xếp khuôn theo chiều ngang]

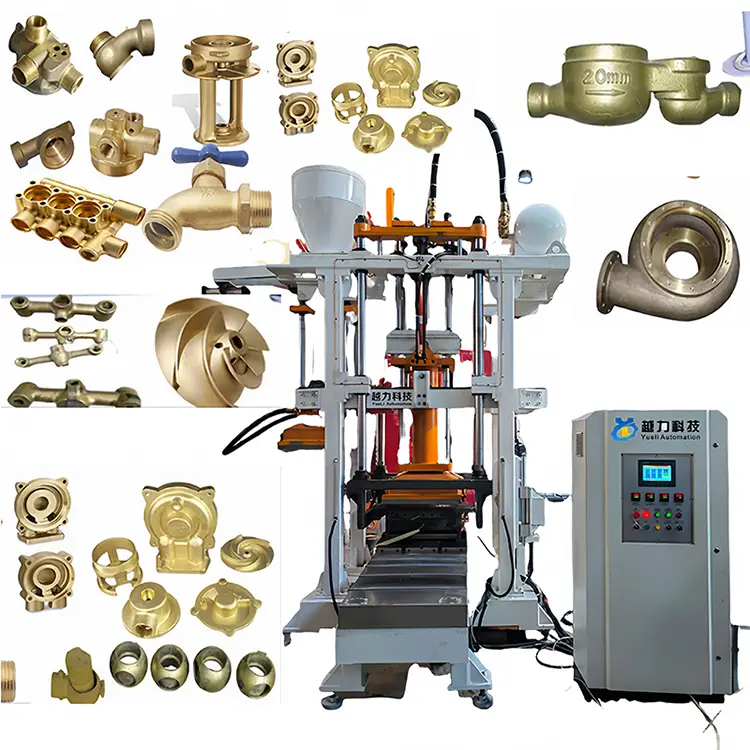

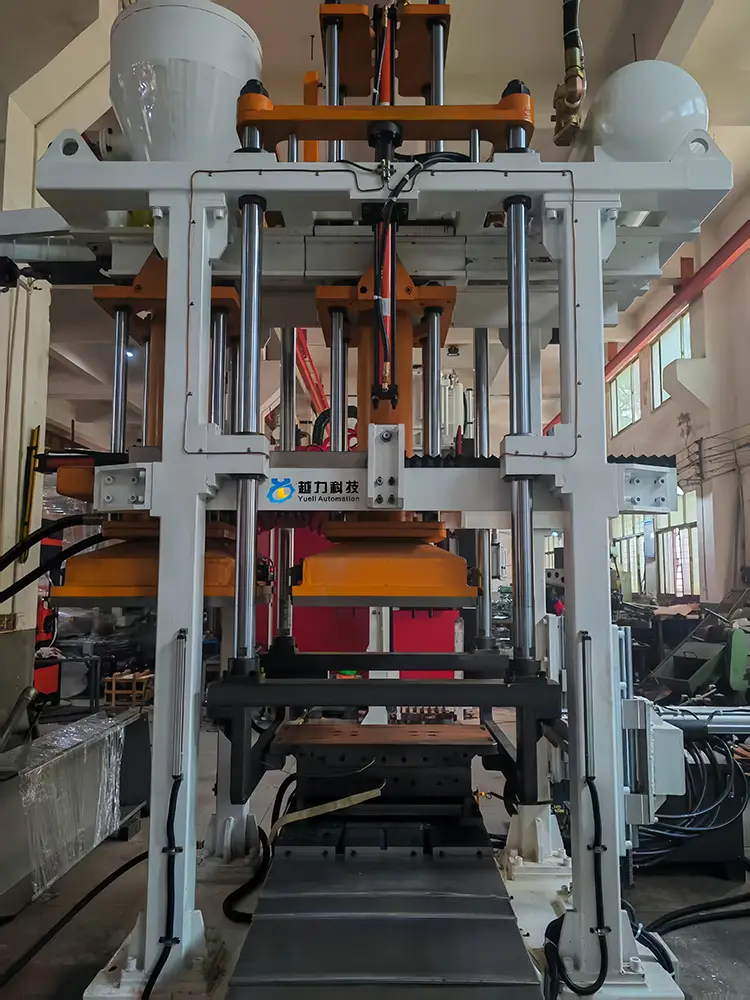

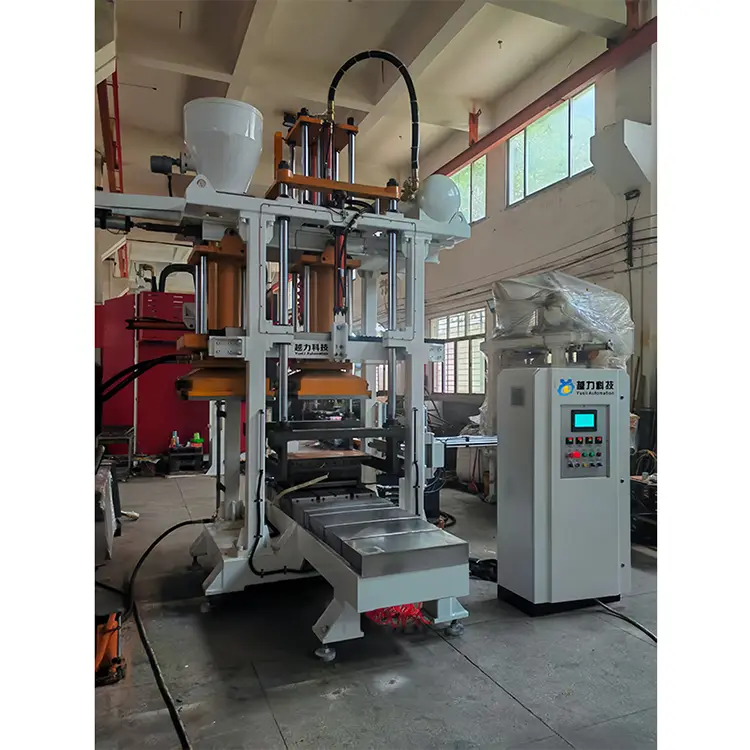

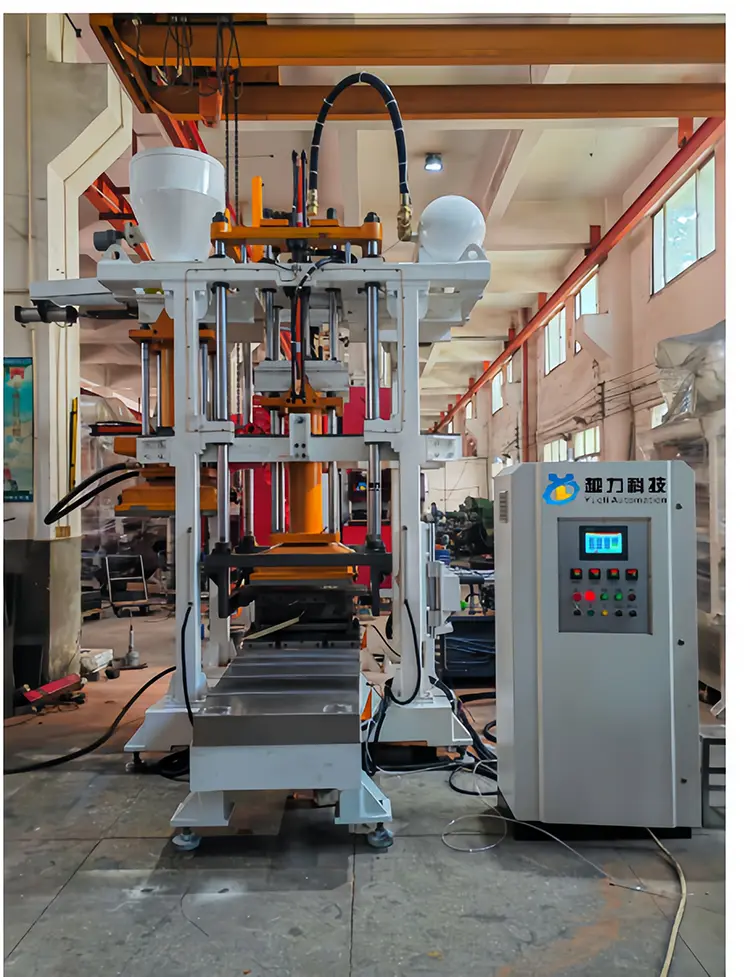

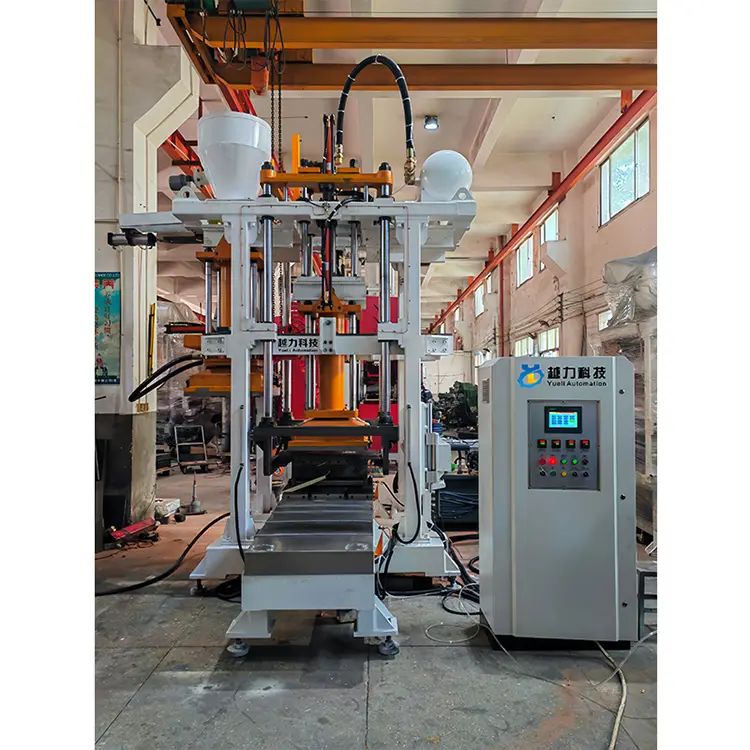

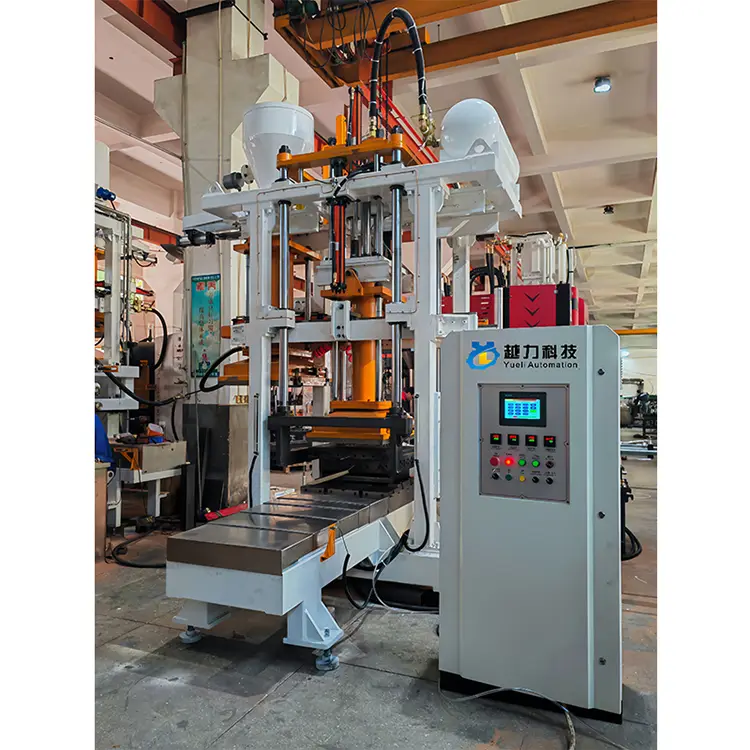

YL1080H-40A Máy bắn lõi lõi lạnh hoàn toàn tự động [Chụp cát dọc tuyệt vời. "Chia tay ngang của khuôn.

Hệ thống kiểm soát chương trình PLC có thể lập trình. Hệ thống thủy lực chính xác servo. Loại bỏ lõi từ bên ngoài của máy trượt hướng dẫn tuyến tính. Bổ sung cát cảm ứng thang máy

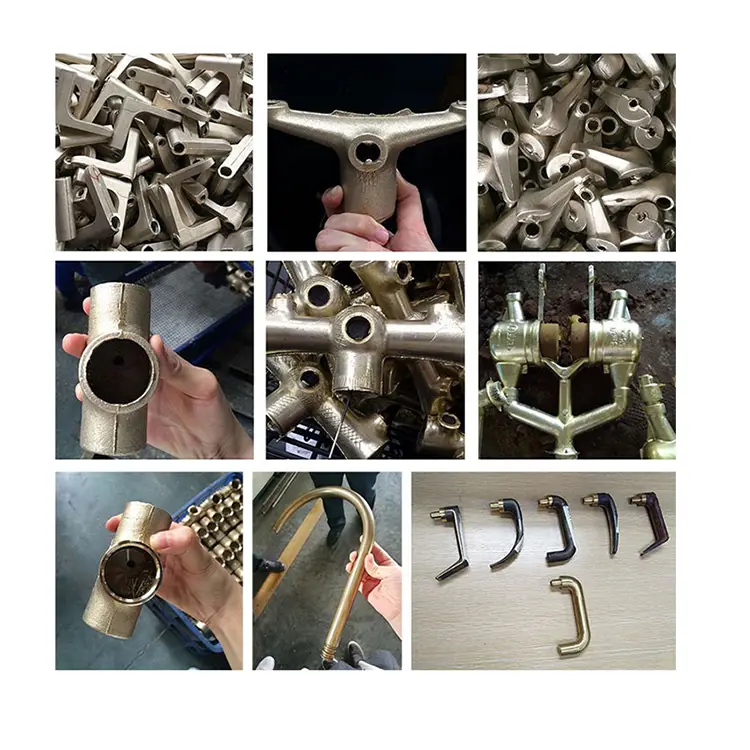

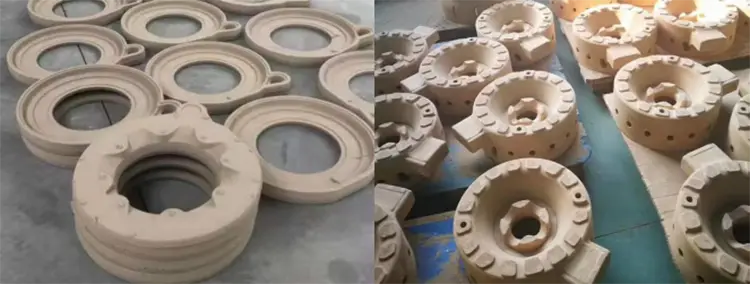

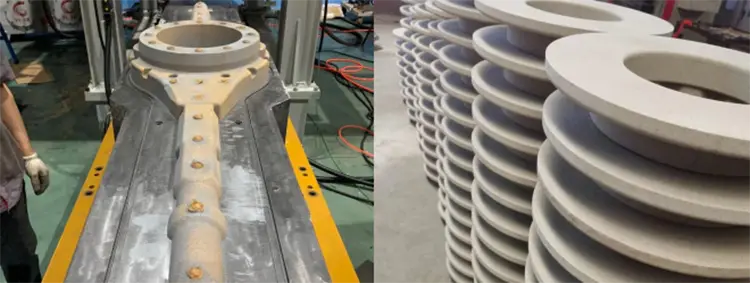

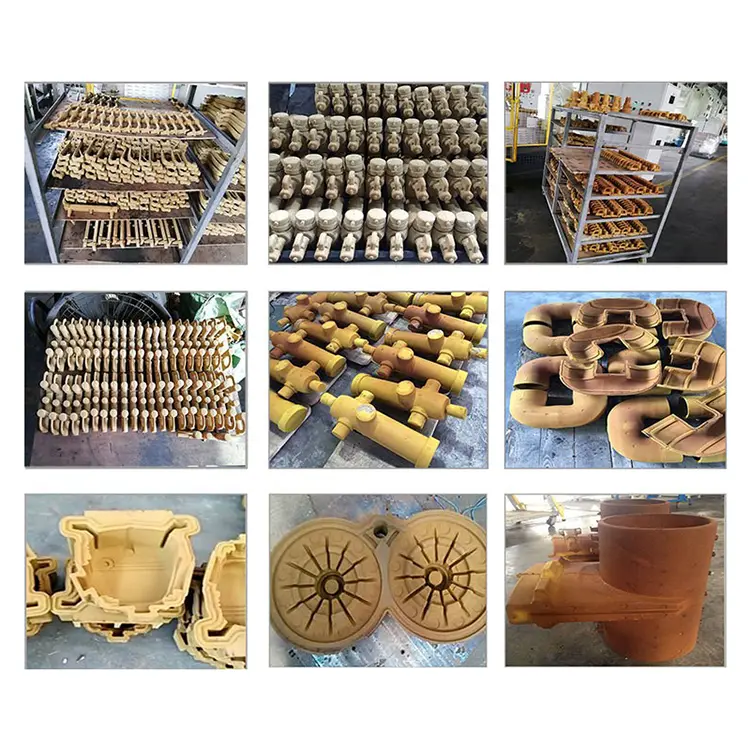

Máy chụp lõi lõi lạnh hoàn toàn tự động (chia khuôn ngang) cũng có chụp cát dọc tuyệt vời. Chia tay ngang của khuôn. Hướng dẫn tuyến tính chính xác của khuôn dưới được loại bỏ để lấy lõi. Máy bổ sung cát cảm biến thông minh, thiết bị làm lõi lõi hộp lạnh hoàn toàn tự động/thủ công, hoạt động theo nguyên tắc tiêm cát thô hỗn hợp vào hộp lõi, thổi khí và sau đó nhanh chóng làm cứng, do đó đạt được bề mặt chặt chẽ và mịn. Các sản phẩm lõi vỏ cát chất lượng cao với kích thước chính xác được sử dụng rộng rãi trong các ngành công nghiệp như phòng chống cháy van, đúc ngăn xếp khuôn bằng gang và đúc chính xác của hợp kim nhôm năng lượng mới.

◆ Thông số kỹ thuật và mô hình thiết bị chính

①yl660H-25A ②yl870H-25A ③yl1080H-40A ④yl1210H-50A

◆ Chức năng thiết bị chính [YL1080H-40A Lõi lạnh. "Lấy mẫu cốt lõi bên ngoài tay lái trượt.

1. Khắc cát thẳng đứng tuyệt vời. Chia tay ngang của khuôn. Hệ thống kiểm soát Siemens của Đức

2. Hệ thống thủy lực chính xác của servo, hệ thống khí nén chính xác của Đài Loan

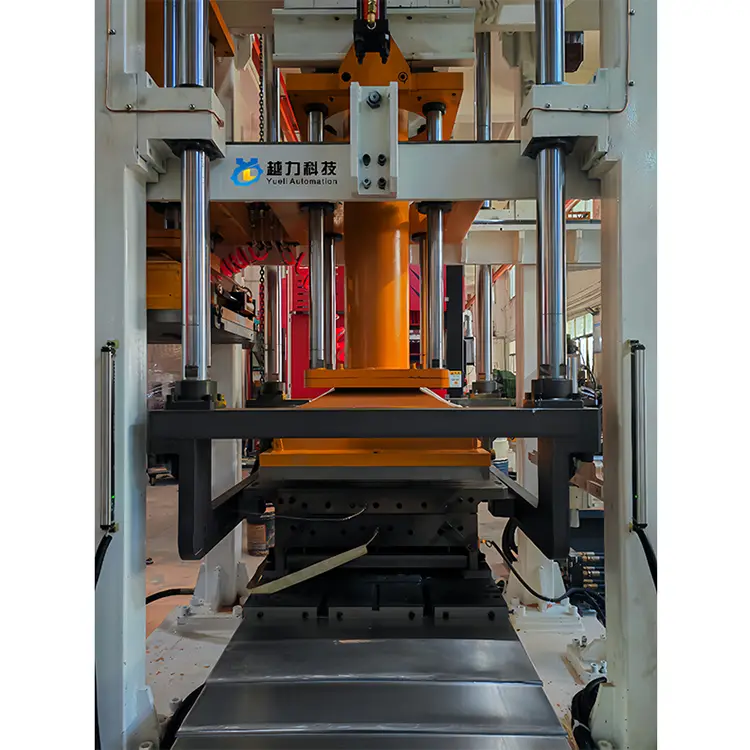

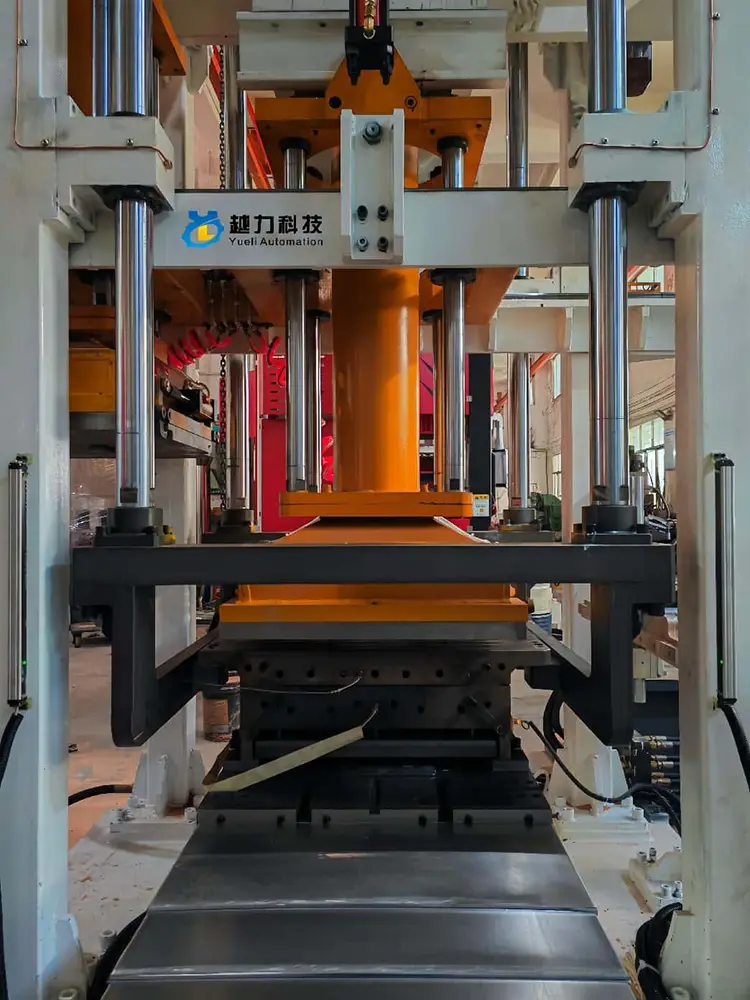

3. Lõi được lấy từ bên ngoài máy trượt hướng dẫn tuyến tính chính xác của khuôn dưới và máy bổ sung cát cảm biến thông minh được sử dụng

4. Máy đúc thân thiện với môi trường cao cấp, với thiết kế loại bỏ khói và bụi tích hợp cho bảng điều khiển thiết bị tổng thể

◆ Các thông số kỹ thuật thiết bị chính [YL1080H-40A Lõi lạnh] "Lấy mẫu lõi bên ngoài tay lái trượt.

◆ Quy trình làm việc thiết bị [YL1080H-40A Lõi lạnh. "Lấy mẫu cốt lõi bên ngoài tay lái trượt.

Lượng khuôn dưới → Đóng khuôn [Áp suất xuống] → Mục nhập mô-đun kết hợp [Mô-đun kéo lõi] → Đầu vào phun cát → Đầu phun cát áp suất xuống → phun cát → phun đầu vào đầu

Cạo cát (cát làm sạch) → áp suất giảm của đầu phun không khí → phun không khí → hóa rắn lõi cát → rút lại mô-đun kết hợp (loại bỏ lõi và đặt lại) → khuôn trên cùng Xả lõi) → Loại bỏ lõi bên ngoài máy → Thời gian loại bỏ lõi an toàn

◆ Cấu hình thiết bị [YL1080H-40A Lõi lạnh. "Lấy mẫu cốt lõi bên ngoài tay lái trượt.

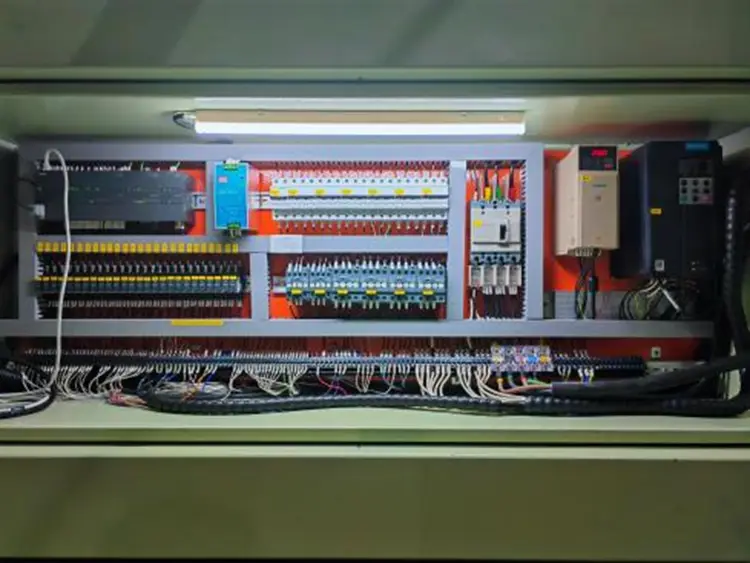

1. Hệ thống điều khiển điện: Hệ thống điều khiển điện hoạt động cao cấp từ Siemens của Đức (màn hình cảm ứng và loại phân chia chương trình)

Các nút chuyển đổi cao cấp của Siemens Series [Nút bắt đầu, Công tắc bánh răng quay]

2. Hệ thống thủy lực: Huichuan servo chính xác thay đổi tốc độ thủy lực, các thành phần thủy lực của Đài Loan

3. Hệ thống khí nén: Hệ thống khí nén chính xác của Đài Loan Airtac [xi lanh. Van điện từ. Bộ xử lý nguồn không khí

4. Hệ thống nguyên tử hóa: Hệ thống xử lý nguyên tử chính xác SMC nhập khẩu thuần túy của Nhật Bản. Các thành phần khí nén lõi SMC

5. Các thiết bị điện điện áp thấp: Snyder thiết bị điện điện áp thấp. Chuyển đổi gần Omron. Đài Loan Mingwei Power Switch

5. Kiểm soát an toàn: Các bộ phận chuyển động của khuôn mở và đóng được trang bị rèm ánh sáng an toàn quy nạp

6. Hệ thống bôi trơn: Các bộ phận chuyển động chính của khuôn mở và đóng được trang bị hệ thống bôi trơn phun dầu tự động

7. Hiển thị áp lực: Áp lực hành động của thiết bị và áp suất bắn cát được hiển thị độc lập

8. Thiết bị xuất hiện: Lớp phủ bột và nướng vecni. Xử lý bề mặt sơn cao cấp

Các cấu hình chi tiết khác:

[1] Màn hình cảm ứng PLC: Siemens, Đức

[2] Bộ xử lý trung tâm chương trình: Siemens, Đức

[3] Chuyển đổi nút đẩy: Siemens, Đức

[4] AC Contactor: Schneider

[5] Rơle: Schneider

[6] Công tắc gần Omron

[7] Cung cấp năng lượng chuyển đổi: Mingwei, Đài Loan

◆ Các tính năng và ưu điểm chính của thiết bị [YL1080H-40A Lõi lạnh. "Lấy mẫu cốt lõi bên ngoài tay lái trượt.

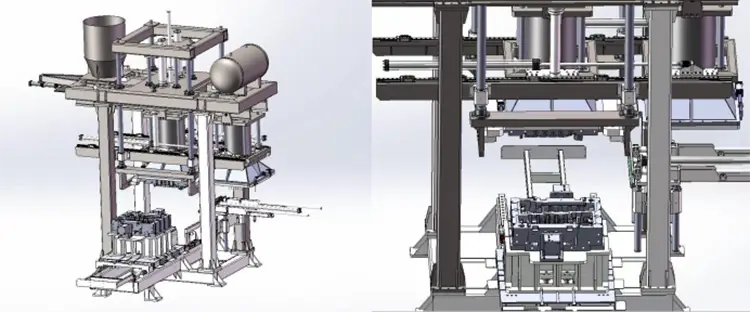

Độ chính xác và ổn định: Cấu trúc tổng thể của máy chụp lõi lõi lạnh YL1080H-40A áp dụng nguyên tắc thiết kế cấu trúc cơ học có tiêu chuẩn cao về độ chính xác và ổn định, với các quy trình sản xuất tuyệt vời và nghiêm ngặt. Nó sử dụng thiết bị xử lý độ chính xác có độ chính xác cao và cấu trúc của các bộ phận chuyển động rất chính xác. Toàn bộ cấu trúc máy ổn định và bền trong một thời gian dài.

◇ Bây cát tuyệt vời: Máy thổi cát lõi lạnh YL1080H-40A có phương pháp phun cát thẳng đứng tuyệt vời, dựa vào việc chụp áp lực của thiết bị

Nguyên tắc cát và hiệu ứng hấp dẫn tự nhiên của cát nhựa; Khuôn được trang bị một phương pháp xả nhanh và mịn ở ba mặt cùng một lúc. Quá trình tạo lõi có thể lấp đầy khoang khuôn trong thời gian ngắn nhất. Lõi cát chặt chẽ, đầy đủ và mịn, và năng suất tạo lõi cao.

◇ Thông minh và hiệu quả: Máy chụp lõi lạnh YL1080H-40A có mức độ tự động hóa cao. Nó được trang bị các hướng dẫn tuyến tính chính xác để loại bỏ lõi khỏi khuôn dưới, giúp loại bỏ lõi dễ dàng và tự động hóa cao. Nó cho phép một người vận hành nhiều máy, đảm bảo sự ổn định, mượt mà, hiệu quả và an toàn.

Tốc độ năng suất cao: Máy bắn lõi lạnh YL1080H-40A có phương pháp bắn cát thẳng đứng tuyệt vời, cấu trúc cơ học chính xác cao, hiệu suất niêm phong cao, lực bắn cát mạnh, lõi cát chặt chẽ và mịn, kích thước chính xác và lõi cát chất lượng cao với tốc độ năng suất cao. Nó có thể kiểm soát hiệu quả trợ cấp gia công của đúc.

Bảo vệ môi trường cao cấp: Máy ép phun lõi lõi lạnh YL1080H-40A áp dụng các tiêu chuẩn bảo vệ môi trường cao cho máy đúc. Trong quá trình thiết kế thiết bị, các yêu cầu bảo vệ môi trường cao đối với khói và bụi trong quá trình sản xuất đã được xem xét toàn diện và tỉ mỉ. Khói và bụi được tích hợp đồng đều để điều trị, và máy đúc bảo vệ môi trường cao được thiết kế đã cải thiện hiệu quả môi trường của hội thảo đúc.

Tinh tế và bền bỉ: Quá trình thiết kế của máy chụp lõi lạnh YL1080H-40A đã hoàn toàn tính đến tuổi thọ của thiết bị. Các thành phần khác nhau được sản xuất với các tiêu chuẩn cao và vật liệu hợp lý dựa trên các yêu cầu sử dụng khác nhau. Các yêu cầu xử lý nhiệt và chi tiết ngoại hình được xử lý tốt, đảm bảo rằng thiết bị có thể duy trì độ chính xác của nó trong một thời gian dài, vẫn ổn định và trơn tru và có các chi tiết tinh tế.

Vật liệu áp dụng: Bắn cát khô [cát nhựa Phenolic khô]

◆ Hoạt động và sử dụng thiết bị:

(1) Kiểm tra xem ống nạp không khí và nguồn điện (ba pha 380V, 50Hz) có được kết nối đúng không.

(2) Tháo bụi trên thiết bị sau khi lắp đặt. Công cụ và đồ lặt vặt khác.

Liệu thiết bị có ở vị trí ban đầu khi khuôn được mở để đảm bảo an toàn cho các nhà khai thác hay không.

Cài đặt khuôn (hộp lõi) trên máy; Trong mọi trường hợp, trước khi mở van không khí (cung cấp không khí cho thiết bị), thanh lắp đặt nên được đẩy vào khoảng trống giữa máy bay và đầu phun cát để tránh thiệt hại và đảm bảo an toàn cho nhân sự.

Đóng công tắc nguồn chính và tất cả các công tắc mạch điều khiển, và kiểm tra đèn công việc chiếu sáng. Kiểm tra xem đèn tín hiệu nguồn trên bảng điều khiển có bình thường không.

(6) Mở van nạp chính và kiểm tra xem áp suất không khí trong ống khí có nằm trong phạm vi bình thường từ 6 đến 7kPa hay không.

Chuyển chế độ hoạt động của máy sang chế độ thủ công và gỡ lỗi thủ công cho dù mỗi phần di chuyển của máy hoạt động trơn tru và bình thường.

Cho dù các hành động mở và đóng khuôn có mượt mà hay không, hãy đặt một khuôn mẫu hợp lý và thời gian đóng theo các đặc điểm của khuôn

Kiểm tra xem các hành động tiến bộ và rút lui của mô -đun kết hợp có mượt mà không. Đặt thời gian tạm ứng và rút lui hợp lý dựa trên chuyến đi của mô -đun

③ Cho dù hành động tiến bộ và rút lui của đầu bắn cát có mịn hay không, hãy đặt một bước tiến hợp lý và thời gian rút lui theo đột quỵ của đầu bắn cát

④ Cho dù hoạt động phun cát có bình thường hay không, hãy đặt thời gian phun cát hợp lý theo các đặc điểm của khuôn cho công việc phun cát

⑤ Liệu ống xả của đầu phun cát có hoạt động tốt thường được đặt ở mức 8 đến 10 giây cho thời gian xả của hộp cát

⑥ Cho dù các hành động tiến bộ và rút lui của khuôn dưới có mịn hay không, hãy đặt một bước tiến hợp lý và thời gian rút lui theo đột quỵ của khuôn dưới

⑦ Kiểm tra xem hành động đẩy ra có bình thường hay không và lõi hoạt động đúng. Đặt thời gian đẩy lõi hợp lý theo các đặc điểm của khuôn

Chuyển chế độ hoạt động sang hoạt động đơn và máy sẽ tự động đạp xe và chạy nhiều lần mà không tải. Kiểm tra xem tất cả các hành động của máy được phối hợp, có trật tự, ổn định và trơn tru.

◆ Các biện pháp phòng ngừa trong quá trình hoạt động:

Trước khi chạy thử, cần phải loại bỏ bụi trên máy và xóa mọi công cụ hoặc các mảnh vụn khác còn lại trên đó để ngăn chặn sự cố trong quá trình hoạt động.

Trước khi bắt đầu hoạt động, cần phải kiểm tra cẩn thận tình trạng của các bu lông trong tất cả các phần của máy và đảm bảo chúng được thắt chặt.

Trước khi bắt đầu hoạt động, hãy kiểm tra xem tất cả các bộ phận chuyển động có ở vị trí bình thường ban đầu hay không.

Trong trường hợp lỗi máy, nên dừng ngay lập tức, nút dừng được nhấn, nguồn cung cấp năng lượng và khí đốt và bảo trì được thực hiện. Cần phải thường xuyên kiểm tra xem các khớp mạch điện có lỏng lẻo hay không và liệu các thành phần máy có bị hỏng hay không.

(6) Những người không chuyên nghiệp không được phép mở tủ điều khiển điện theo ý muốn hoặc đặt bất kỳ vật phẩm linh tinh nào bên trong.

Người ta phải trải qua đào tạo và quen thuộc với cấu trúc của máy, nguyên tắc làm việc và quy tắc hoạt động trước khi được phép vận hành nó. Không ai khác được phép vận hành máy theo ý muốn.

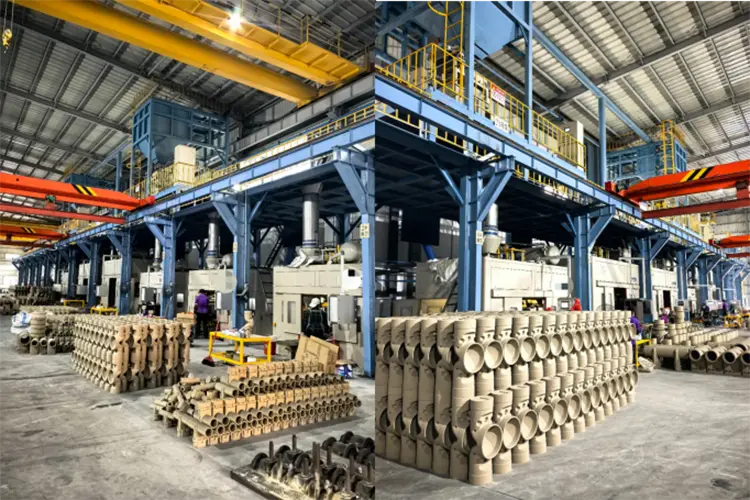

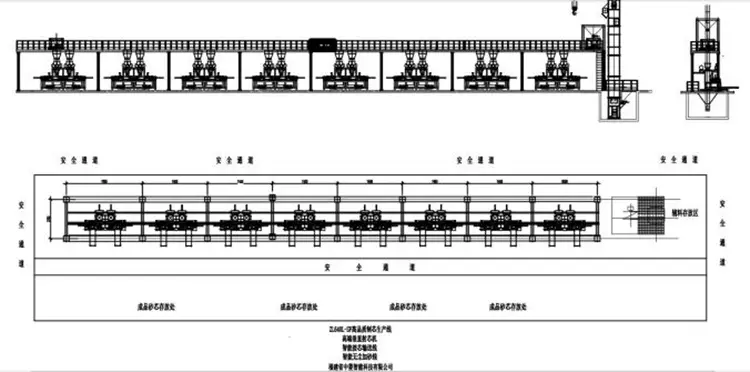

◆ Dòng sản xuất máy bắn lõi dọc hoàn toàn tự động chất lượng cao:

Tính năng trường hợp:

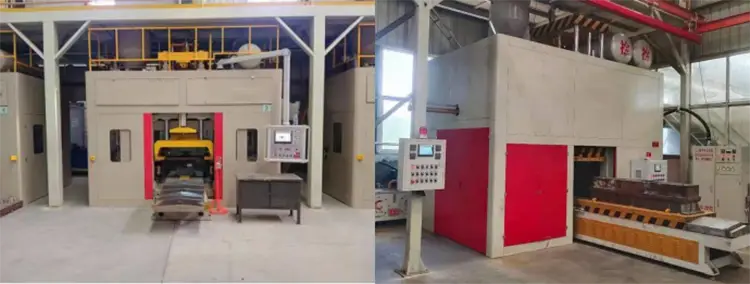

Máy đúc bảo vệ môi trường cao, chất lượng cao, tình cảm cao và môi trường cao. Toàn bộ bảng điều khiển tích hợp các chức năng loại bỏ hút thuốc và bụi.

Kết nối cốt lõi liên tục thông minh cho băng tải. Các thiết bị có mức độ tự động hóa cao. Tiết kiệm lao động

Thang máy + bổ sung cát thông minh theo dõi chính xác. Hội thảo hiệu quả, thuận tiện và sạch sẽ

Hệ thống bảo vệ môi trường tổng thể của hội thảo tạo cốt lõi. Hút thuốc hiệu quả cao và loại bỏ bụi. Hội thảo Tiêu chuẩn bảo vệ môi trường

⑤ Lưu trữ và đầu ra dữ liệu khu vực tạo cốt lõi. Nhận ra số hóa sản xuất chip. Quản lý dựa trên thông tin.
