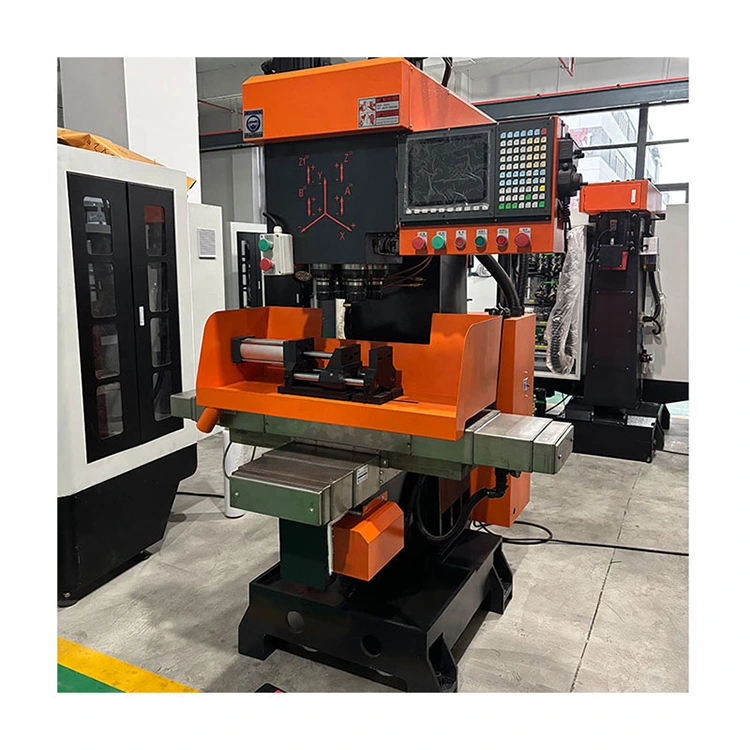

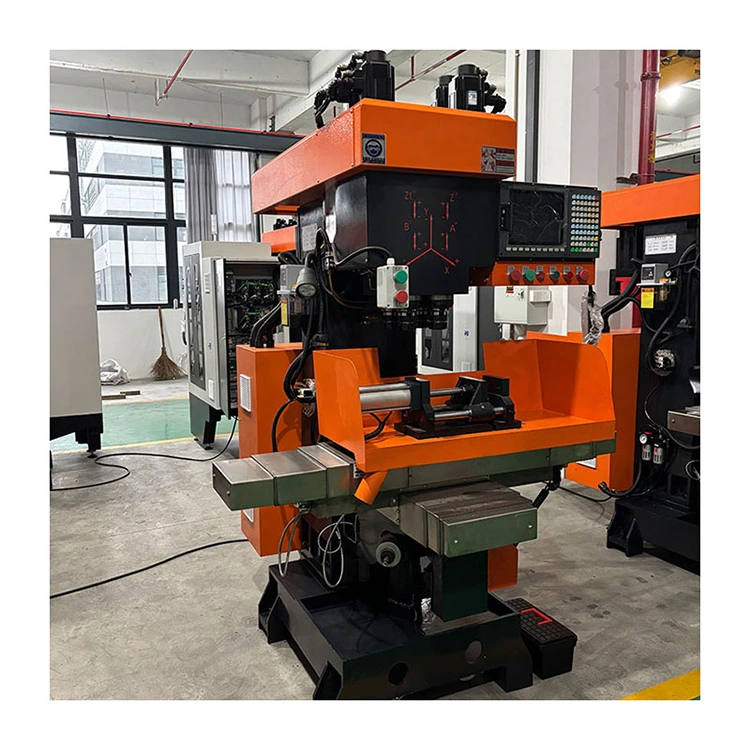

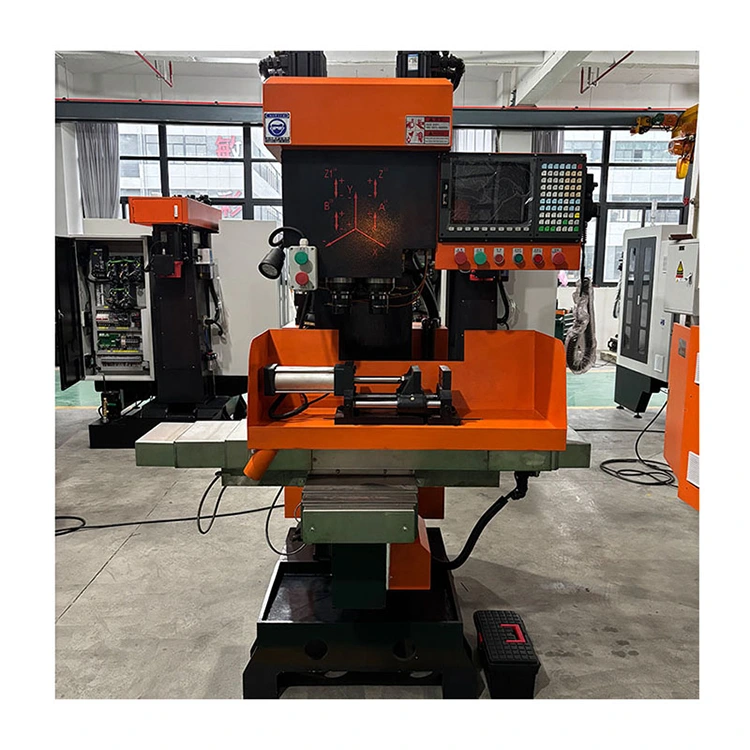

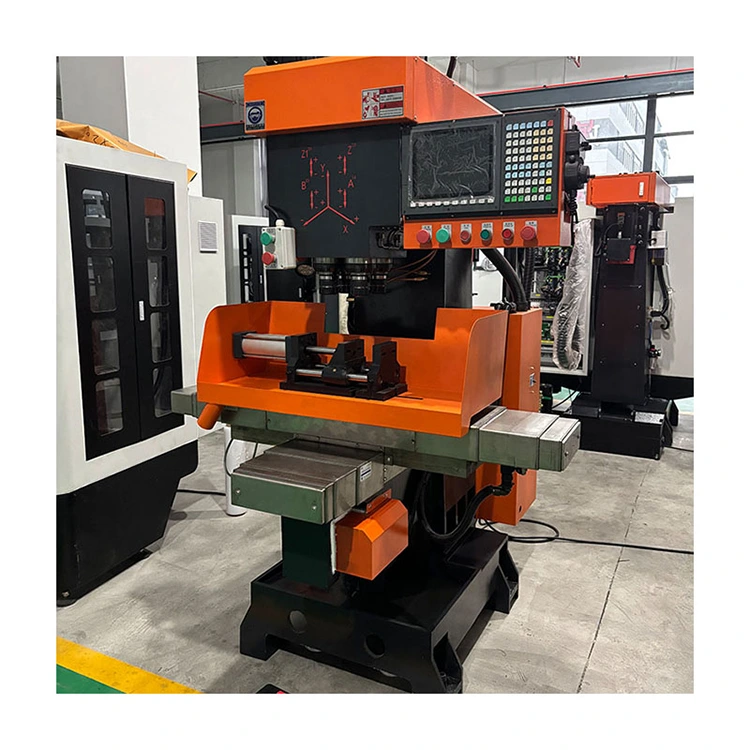

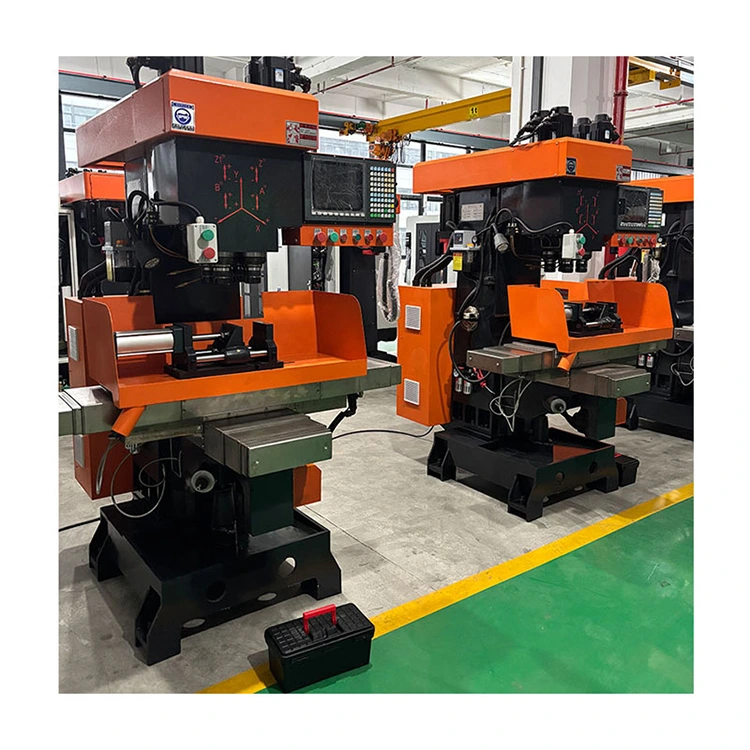

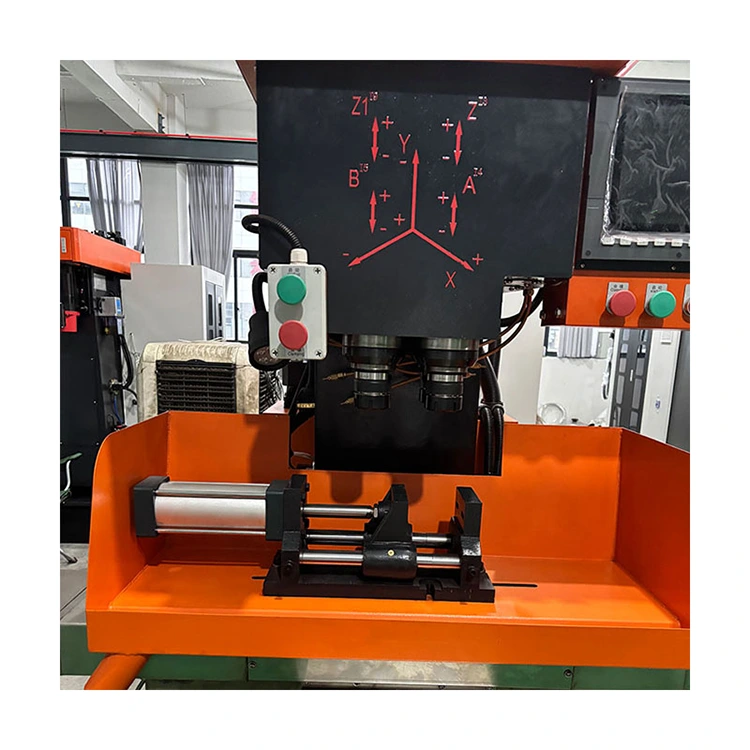

Máy ghép CNC 4 trục dọc

Cấu tạo và hoạt động của máy công cụ

1. Trung tâm của Máy hợp chất CNC 4 trục dọc chất lượng cao YueLi sử dụng hệ thống điều khiển Hust của Đài Loan cho phần điều khiển chương trình, có chức năng phát hiện để ngăn ngừa hư hỏng vòi hoặc dụng cụ do trục trặc về van điện từ hoặc xi lanh; nó có giao diện thân thiện với người dùng và dễ vận hành.

2. Máy ghép CNC 4 trục dọc thích hợp cho việc xử lý các bộ phận hàng loạt từ trung bình đến lớn, nó có thể hoàn thành quy trình chỉ trong một thao tác kẹp duy nhất, mang lại hiệu quả cao và độ chính xác tốt.

3. Cơ cấu khai thác không yêu cầu thay đổi bộ truyền động vít me; cao độ là tiêu chuẩn và động cơ servo chính Alpha có chức năng chuyển đổi tần số tích hợp, cải thiện độ nhám bề mặt của ren của các bộ phận được xử lý và đảm bảo độ chính xác của quá trình xử lý.

4. Các bộ phận đầu nguồn được phát triển độc lập, nối đất chính xác, có khả năng chống mài mòn tốt và tuổi thọ dài.

5. Hệ thống Hust CNC cho phép thiết lập tốc độ nạp thích hợp khi cần thiết. Sau khi sử dụng kéo dài, vít me có thể bị mòn và bản thân hệ thống có chức năng bù dụng cụ.

6. Tất cả các bề mặt trượt chuyển động đều sử dụng thiết bị bôi trơn tự động tập trung để đảm bảo tuổi thọ của máy công cụ.

7. Chuyển động của bàn trượt được điều khiển bởi một mô tơ servo, cho phép cài đặt kỹ thuật số của nhiều tọa độ, mang lại độ chính xác định vị cao, độ rung thấp và tốc độ phản hồi nhanh.

8. Trong quá trình xử lý, trạng thái xử lý phôi được hiển thị trên màn hình cảm ứng và có chức năng cảnh báo trong trường hợp trục trặc.

9. Bảo vệ kín hoàn toàn đảm bảo an toàn cá nhân và cải thiện môi trường xử lý.

Cấu hình chính

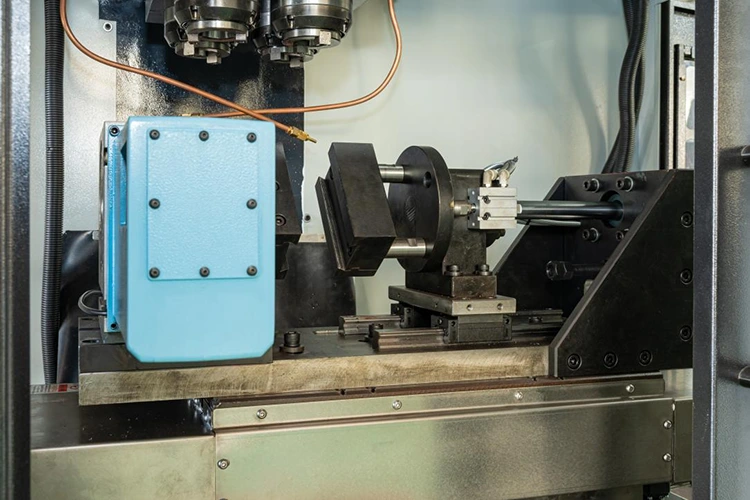

Tham số trục thứ tư

Hướng dẫn cài đặt

1.  Việc cài đặt nền tảng phải được điều chỉnh theo quy định tại Điều 3.1 của GB/T17421.1-1998. Đặt bàn làm việc ở giữa hành trình và đặt một mức ở giữa bàn làm việc. Số đọc của mức theo cả hướng dọc và ngang không được vượt quá 0,04/1000mm.

2. Dây nguồn chính không được nhỏ hơn 4mm2. Sau khi đấu dây xong, vui lòng kiểm tra xem đấu dây có đúng không và các đầu nối dây có được siết chặt hay không.

3.  Việc lắp đặt Máy ghép CNC 4 trục dọc phải được nối đất theo yêu cầu, điện trở của máy với mặt đất phải nhỏ hơn 4 ohm và đường kính của dây nối đất phải lớn hơn 2,5 mm².

Trường ứng dụng

Máy hợp chất CNC 4 trục dọc chất lượng cao YueLi có khả năng hoàn thành việc cắt kim loại các bộ phận bằng đồng, bộ phận nhôm, hợp kim kẽm và các bộ phận bằng thép, đồng thời phù hợp cho các ngành công nghiệp như hệ thống ống nước và thiết bị vệ sinh, van chữa cháy, phần cứng điều khiển cửa, phần cứng thiết bị gia dụng, đồng hồ nước và phụ tùng ô tô/xe máy và hàng không vũ trụ.
