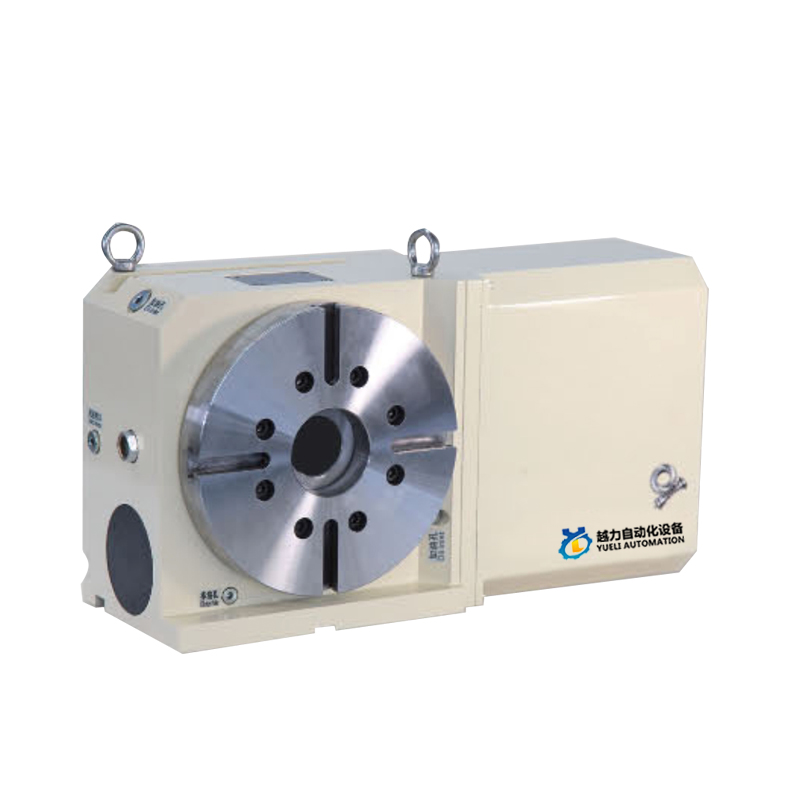

Bàn xoay CAM bốn trục Yueli255

CAM loại không phản ứng ngược quay CNC

Mua giảm giá 255 Mẫu miễn phí Bàn xoay CAM bốn trục sản xuất tại Trung Quốc. YueLi là nhà sản xuất và cung cấp Bàn xoay CAM bốn trục 255 tại Trung Quốc.

Cấu trúc truyền động con lăn cam được áp dụng bên trong sản phẩm.

Ổ lăn kim trục CAM nén trước không có ổ lăn có khe hở.

Không có ma sát trượt, liên tục duy trì đặc tính không có khe hở.

Độ chính xác cao của sự lặp lại chuyển động tiến và lùi.

Độ cứng cao, hiệu quả cao.

Không gây ra độ chính xác kém do tăng nhiệt độ.

Không cần hiệu chuẩn và điều chỉnh thường xuyên.

Nguyên lý làm việc và đặc điểm của bàn xoay CNC loại cam

Nguyên tắc tải trước

So với bàn xoay NC loại bánh răng truyền thống, bàn xoay NC loại CAM có độ chính xác cao hơn

Đặc tính hoạt động ở mức độ, tốc độ cao, độ hở phía sau bằng 0 và tải nặng. Cam hướng trục đầu vào

Vòng bi kim trên tháp pháo trục đầu ra của bề mặt cong dẫn động tốc độ không đổi là hộp số tiếp điểm lăn được nén trước,

Để đạt được phản ứng ngược bằng không và vận hành ở tốc độ cao hơn, do hệ số truyền lăn gần như bằng không

Chuyển động ma sát, để cơ chế có thể duy trì không truyền phản ứng ngược, định vị chính xác cao và không cần

Công việc hiệu chuẩn và điều chỉnh thường xuyên nên được thực hiện. Bàn xoay CNC kiểu lưới CAM, Han out trục sử dụng

Ổ trục lớn được bố trí trên thành tròn bên ngoài của trục và hai đầu của trục đầu vào CAM được đặt bằng ổ trục đôi.

Nó cũng tăng cường độ ổn định và khả năng chịu tải của bàn xoay, đồng thời có thể xử lý tốt hơn Tốc độ cao và lực cắt lớn, cải thiện độ chính xác, hiệu quả gia công và giảm chi phí.

So sánh các đặc điểm cơ chế của bàn xoay NC phản ứng ngược loại CAM loại 0

Thời gian định vị 90° (Ví dụ)

Công suất tốc độ	độ cứng

Độ bền	3 vòng bi lăn

Yueli255  Dữ liệu tham khảo

Yueli255 Kích thước của bàn xoay
