1. Kiến trúc trục chính kép

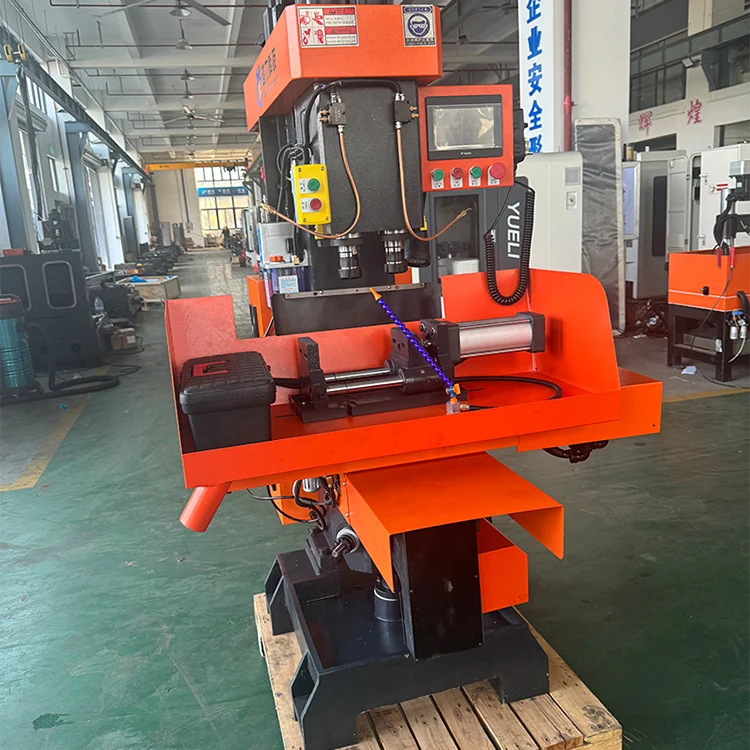

Tại trung tâm củaMáy ghép trục kép dọccó một cấu hình trục chính kép làm thay đổi căn bản cách tiếp cận xử lý hàng loạt. Không giống như các máy một trục chính yêu cầu nhiều lần chuyển dao và thay dao thường xuyên, thiết kế này kết hợp hai trục xoay độc lập hoạt động theo cách sắp xếp trục dọc phối hợp. Các trục Z1 và Z2 cách nhau 120mm, cho phép gia công đồng thời hai tính năng trên cùng một phôi hoặc xử lý song song hai bộ phận riêng biệt.
Mỗi trục chính chấp nhận dụng cụ côn NT30 và cung cấp tốc độ có thể điều chỉnh từ 10 đến 3000 vòng/phút, mang lại sự linh hoạt cho các hoạt động khoan, doa và tarô. Phương pháp trục kép giúp tăng gấp đôi thông lượng một cách hiệu quả cho các ứng dụng phù hợp trong khi vẫn duy trì độ chính xác cần thiết cho các bộ phận lắp cửa và các mặt hàng sản xuất hàng loạt tương tự.
2. Thông số kỹ thuật cốt lõi
Tìm hiểu khả năng của máy bắt đầu từ các thông số chính của nó. Bảng sau đây tóm tắt các thông số kỹ thuật cần thiết xác định phạm vi hoạt động của nó:
| tham số | Đặc điểm kỹ thuật | Nhận xét |
|---|---|---|
| Hành trình trục X | 320mm | — |
| Hành trình trục Y | 120mm | — |
| Hành trình trục Z1/Z2 | 110mm | Mỗi trục chính |
| Khoảng cách trục chính | 120mm | Z1 đến Z2 |
| Đường kính khoan tối đa | 32mm | Bộ phận đồng |
| Đường kính khai thác tối đa | M32 | — |
| Phạm vi tốc độ trục chính | 10–3000 vòng/phút | có thể điều chỉnh |
| Trọng lượng máy | 900kg | Bao gồm cả bìa |
| Tổng công suất | 7KW | — |
| Hệ thống CNC | biểu tượng mặt trời | — |
Hành trình trục X 320mm và hành trình trục Y 120mm cung cấp phạm vi làm việc phù hợp cho các sản phẩm lắp cửa và các bộ phận tương tự. Bệ nâng có khoảng cách điều chỉnh được là 160 mm, phù hợp với các chiều cao phôi khác nhau. Với tốc độ di chuyển tối đa 30 m/phút trên trục X, máy mang lại khả năng định vị nhanh chóng góp phần giảm thời gian chu trình tổng thể.
3. Tính toàn vẹn về cấu trúc
cácMáy ghép trục kép dọcđược thiết kế tập trung vào độ cứng và độ bền. Cấu trúc thân máy nhỏ gọn đáng chú ý trong khi vẫn duy trì độ cứng tuyệt vời—một yếu tố quan trọng để duy trì độ chính xác trong các hoạt động trục chính kép đồng thời. Một số lựa chọn thiết kế góp phần vào sự chắc chắn của cấu trúc này:
- Trục thép hợp kim chất lượng cao:Mỗi trục chính được sản xuất từ thép hợp kim cao cấp, trải qua quá trình làm cứng và xử lý nhiệt, sau đó được mài chính xác để có khả năng chống mài mòn cao.
- Bề mặt trượt được làm nguội bằng siêu âm:Các bề mặt trượt trải qua quá trình xử lý làm nguội bằng siêu âm, tăng cường đáng kể độ cứng bề mặt và khả năng chống mài mòn. Một thiết bị bôi trơn tích hợp đảm bảo hiệu suất bền vững trong thời gian sử dụng kéo dài.
- Hệ thống định vị đệm:Bàn làm việc kết hợp một thiết bị khởi động với vị trí đệm giúp giảm thiểu độ rung khi chuyển động ngang nhanh.
- Tay cầm kiểu thanh kéo:Sự an toàn được giải quyết thông qua thiết kế tay cầm cần kéo có khả năng chống lại tình trạng bung ra do vô tình.
Các thành phần cấu trúc này cùng nhau đảm bảo rằng máy duy trì độ chính xác về vị trí ngay cả khi đáp ứng nhu cầu sản xuất hàng loạt liên tục.
4. Quy trình vận hành
Triết lý hoạt động củaMáy ghép trục kép dọctập trung vào việc giảm sự can thiệp thủ công trong khi tối đa hóa thông lượng. Điều khiển PLC cung cấp mức độ tự động hóa cao hơn so với các hệ thống dựa trên rơle thông thường, mang lại độ tin cậy tuyệt vời giúp giảm trực tiếp sự mệt mỏi của người vận hành.
Các đặc điểm chính của quy trình làm việc bao gồm:
- Xử lý một thiết lập:Các hoạt động khoan, doa và taro cho một số lượng lớn các bộ phận có thể được hoàn thành trong một lần.
- Quản lý nhiều máy:Hoạt động trực quan và điều khiển tự động cho phép một người vận hành có thể quản lý nhiều máy cùng một lúc.
- Điều chỉnh thuận tiện:Máy có cơ chế điều chỉnh đơn giản và trực quan, giúp giảm thời gian thiết lập giữa các mẻ.
- Thiết kế chống ô nhiễm:Thiết bị này tích hợp các tính năng giúp giảm thiểu rủi ro ô nhiễm, giúp thiết bị phù hợp với những môi trường đòi hỏi sự sạch sẽ.
Thiết kế quy trình làm việc này trực tiếp mang lại hiệu quả cao hơn cho môi trường sản xuất hàng loạt vừa và nhỏ, trong đó thời gian thiết lập và tính khả dụng của người vận hành thường quyết định năng suất tổng thể.
5. Phạm vi ứng dụng
Máy ghép trục dọc được thiết kế đặc biệt để sản xuất và gia công các sản phẩm lắp cửa từ nhỏ đến vừa. Trọng tâm ứng dụng này tận dụng khả năng trục chính kép của máy để khoan, doa và taro nhiều tính năng trên các bộ phận phần cứng cửa chỉ bằng một thao tác kẹp.
Ngoài phụ kiện cửa, các thông số kỹ thuật của máy—đặc biệt là đường kính khoan tối đa 32mm và khả năng taro M32—giúp máy phù hợp với nhiều loại linh kiện đồng và kim loại màu. Trọng lượng máy 900kg và kích thước 1100×1230×1980mm (bao gồm cả vỏ kim loại tấm) cho thấy một chiếc máy đủ lớn cho môi trường sản xuất nhưng cũng đủ nhỏ gọn cho các xưởng có diện tích sàn hạn chế.
Việc lựa chọn các bộ phận xác định rõ hơn về độ tin cậy của máy: Động cơ servo Sunicon và hệ thống CNC, công tắc tơ Schneider AC, rơle Omron, vít bi gia dụng và thanh trượt tuyến tính. Sự kết hợp giữa các thương hiệu đã có tên tuổi và các bộ phận chất lượng góp phần tạo nên danh tiếng cho máy về hiệu suất ổn định.
6. Câu hỏi thường gặp
Máy được tối ưu hóa cho đồng và kim loại màu, với đường kính khoan tối đa 32mm đối với các bộ phận bằng đồng. Nó cũng thích hợp cho các bộ phận lắp cửa khác nhau thường được sản xuất từ đồng thau, nhôm và các vật liệu tương tự. Đối với vật liệu kim loại màu, hãy tham khảo ý kiến của nhà sản xuất để có khuyến nghị cụ thể.
Hai trục xoay hoạt động đồng thời, cho phép thực hiện hai thao tác—chẳng hạn như khoan và tarô—trên cùng một phôi trong một chu kỳ. Ngoài ra, hai phần giống hệt nhau có thể được xử lý song song. Cách tiếp cận này tăng gấp đôi thông lượng một cách hiệu quả cho các ứng dụng phù hợp trong khi vẫn duy trì một thiết lập duy nhất.
Máy được thiết kế để sản xuất hàng loạt vừa và nhỏ. Nó vượt trội trong các tình huống trong đó thời gian thiết lập cho các dây chuyền tự động hóa khối lượng lớn sẽ quá cao nhưng việc xử lý từng sản phẩm thủ công sẽ không hiệu quả. Kích thước lô điển hình dao động từ hàng chục đến vài trăm bộ phận, tùy thuộc vào độ phức tạp.
Máy có tính năng vận hành đơn giản, trực quan với cơ chế điều chỉnh thuận tiện. Điều khiển PLC làm giảm độ phức tạp thường liên quan đến gia công CNC. Người vận hành có kinh nghiệm gia công cơ bản có thể trở nên thành thạo chỉ cần đào tạo tối thiểu và giao diện trực quan hỗ trợ làm quen nhanh chóng.
