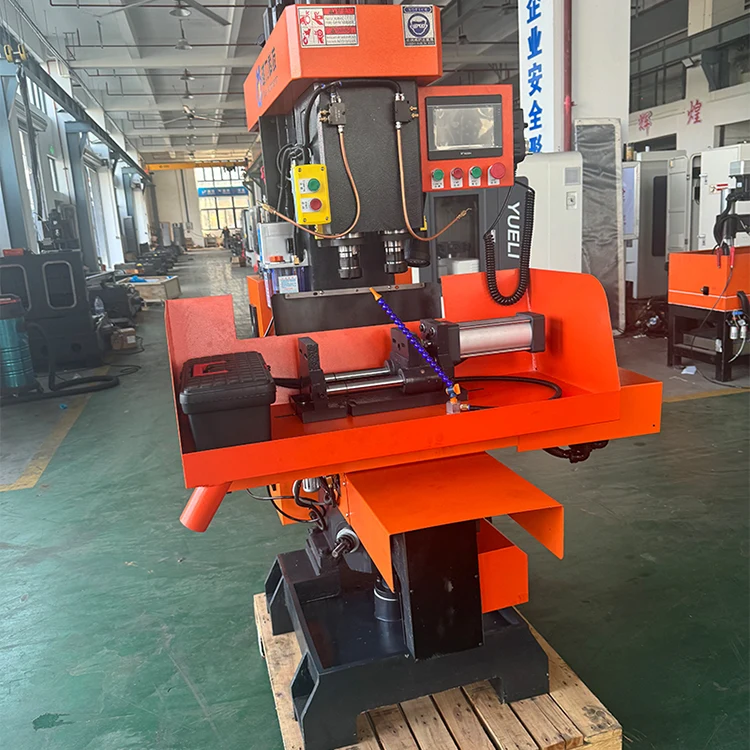

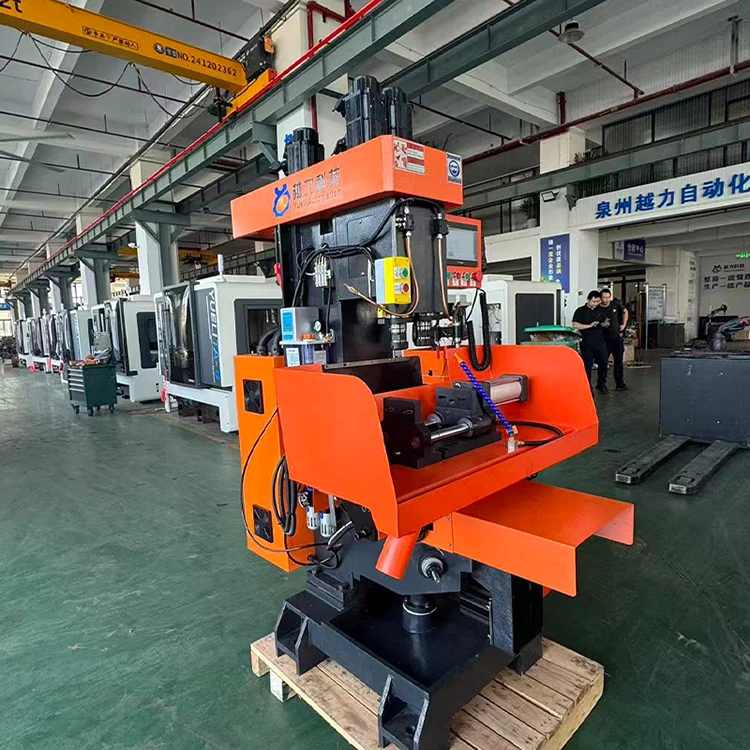

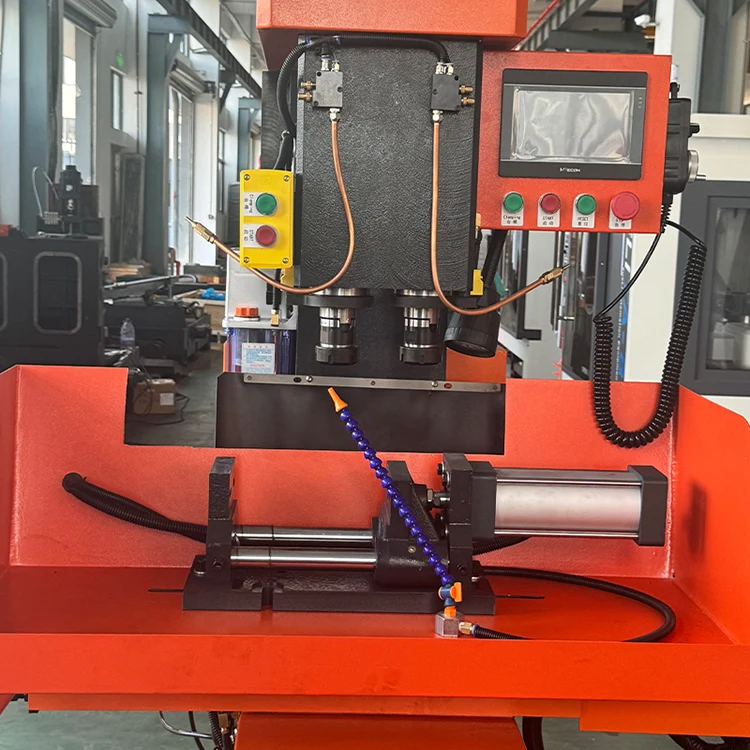

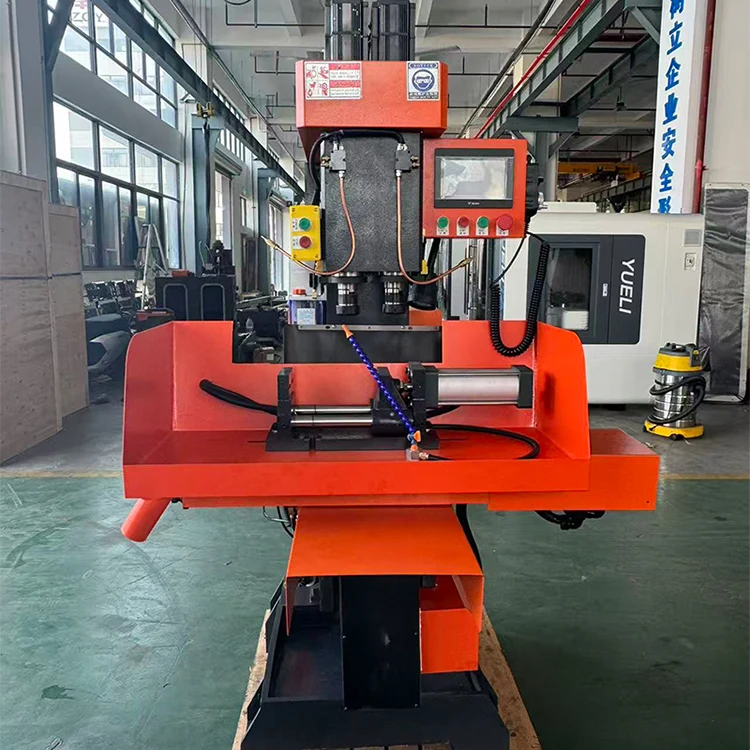

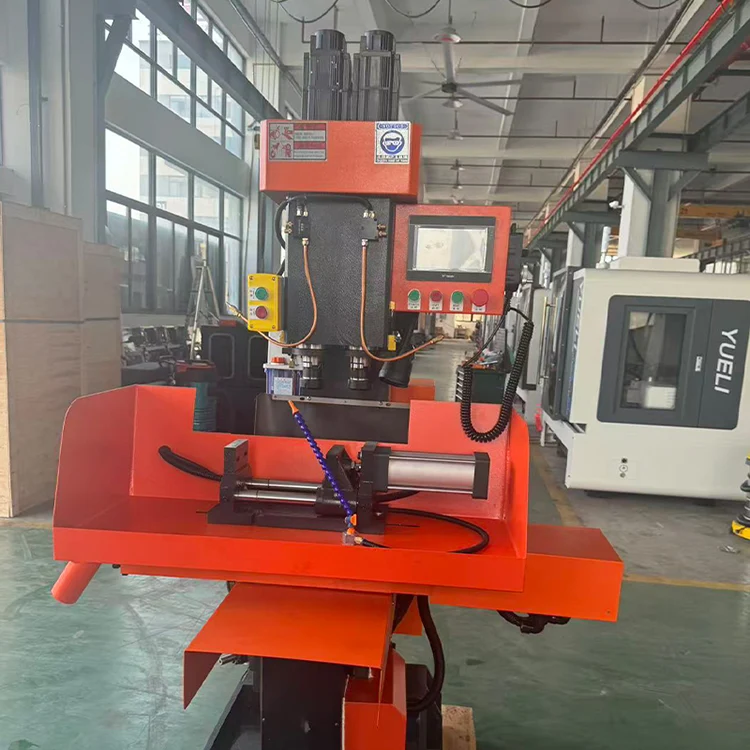

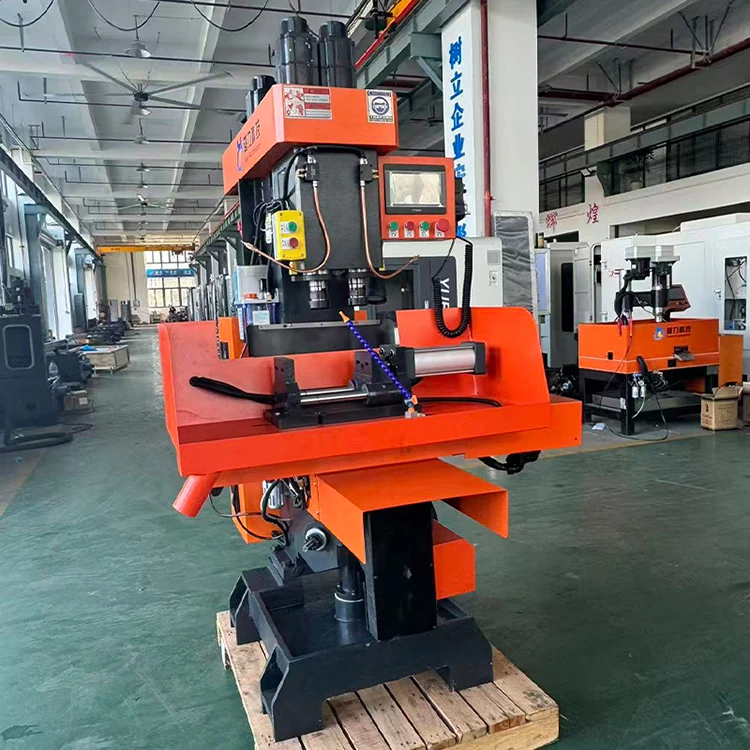

Máy ghép trục kép dọc

Máy ghép trục dọc (model nội bộ ZSK4132X2B) do Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli sản xuất. Máy phù hợp để sản xuất và gia công các sản phẩm lắp cửa từ nhỏ đến vừa. Máy công cụ có vẻ ngoài mượt mà và thanh lịch, thao tác đơn giản, trực quan và điều chỉnh thuận tiện. Áp dụng điều khiển PLC, nó tự hào có mức độ tự động hóa cao hơn và độ tin cậy tuyệt vời, giúp giảm cường độ lao động của người vận hành. Nó cho phép một người vận hành quản lý nhiều máy và đóng vai trò như một thiết bị xử lý chống ô nhiễm và hiệu quả cao lý tưởng.

Giới thiệu sản phẩm

 Máy ghép trục dọc thích hợp để sản xuất và gia công các sản phẩm lắp cửa từ nhỏ đến vừa. Máy công cụ có vẻ ngoài mượt mà và thanh lịch, thao tác đơn giản, trực quan và điều chỉnh thuận tiện. Áp dụng điều khiển PLC, nó tự hào có mức độ tự động hóa cao hơn và độ tin cậy tuyệt vời, giúp giảm cường độ lao động của người vận hành. Nó cho phép một người vận hành quản lý nhiều máy và đóng vai trò như một thiết bị xử lý chống ô nhiễm và hiệu quả cao lý tưởng.

· Vẻ ngoài mượt mà và thanh lịch với thao tác đơn giản và trực quan.

· Điều chỉnh thuận tiện và mức độ tự động hóa cao hơn với điều khiển PLC.

· Độ tin cậy tuyệt vời với cường độ lao động giảm.

· Một người vận hành có thể quản lý nhiều máy.

Thông số kỹ thuật chính

Các thông số kỹ thuật sau đây áp dụng cho Máy ghép trục kép dọc.

Cấu trúc và đặc điểm máy

 Máy ghép trục kép dọc có các đặc điểm về cấu trúc và hiệu suất sau.

· Việc xử lý, khoan, doa và tarô một số lượng lớn các bộ phận có thể được hoàn thành trong một lần với hiệu quả cao.

· Cấu trúc thân máy nhỏ gọn và có độ cứng tốt.

· Trục chính được làm bằng thép hợp kim chất lượng cao, được tôi cứng và xử lý nhiệt, nối đất chính xác và có khả năng chống mài mòn cao.

· Bề mặt trượt được làm nguội bằng siêu âm và có thiết bị bôi trơn để đảm bảo tuổi thọ của bề mặt trượt.

· Bàn làm việc di chuyển sang trái và phải bằng thiết bị khởi động và thiết bị định vị đệm, có độ rung nhỏ và chuyển động nhanh.

· Tay cầm sử dụng loại thanh kéo, không dễ rơi ra và có độ an toàn cao.

Cấu trúc và hiệu suất

Thiết kế của Máy ghép trục kép dọc áp dụng các đặc điểm cấu trúc của máy phay và thiết bị khởi động hỗ trợ, với ưu điểm là hiệu quả xử lý cao, độ chính xác ổn định và quy trình vận hành đơn giản.

· Cấu trúc thay thế và căng dây đai, dễ dàng thay đổi tốc độ và độ căng của dây đai.

· Trục chính được dẫn động bởi động cơ 4KW/4P thông qua dây đai đồng bộ, có hiệu suất truyền động cao và độ ồn thấp.

· Cơ chế phục hồi tự động trục xoay trái và phải luôn có thể giữ trục xoay ở trạng thái sẵn sàng xử lý, tiết kiệm thời gian và nâng cao hiệu quả công việc.

· Tay nâng có thể dễ dàng xoay để thực hiện việc nâng sàn nâng.

· Bàn làm việc được trang bị bộ đệm định vị để đảm bảo định vị đáng tin cậy và độ chính xác ổn định.

· Bàn nâng và bệ nâng ở giữa được thiết kế với cơ cấu khóa để đảm bảo vị trí ổn định của phôi, điều này có lợi cho việc đảm bảo độ chính xác của quá trình xử lý.

· Thiết bị khí nén được sử dụng để thực hiện điều khiển tự động, độ tin cậy tốt và đảm bảo hiệu quả xử lý cao và độ chính xác cao.

Hệ thống bôi trơn

 Máy ghép trục dọc sử dụng hệ thống bôi trơn tự động chuyển vị dương. Lịch trình bôi trơn sau đây được áp dụng.

Hệ thống điện

 Máy ghép trục dọc sử dụng cấu hình hệ thống điện sau.

· Hệ thống CNC: Sunicon.

· Động cơ servo: Sunicon.

· Trục trợ động: Công nghệ Zhima.

· Công tắc tơ AC: Schneider.

· Rơle: Omron.

· Vise khí nén: YUELI.

Bảo vệ an toàn

 Máy ghép trục dọc tuân thủ các yêu cầu kỹ thuật chung GB 15760-2004 để bảo vệ an toàn cho các công cụ máy cắt kim loại và được trang bị các thiết bị an toàn và biển cảnh báo cần thiết.

· Trục X sử dụng tấm chắn kim loại tấm bằng thép không gỉ được bao bọc hoàn toàn để chặn chất lỏng cắt và phoi một cách hiệu quả.

· Trục Z sử dụng tấm bảo vệ kim loại và nắp dạng ống lồng để kéo dài tuổi thọ sử dụng một cách hiệu quả.

· Trục X và Z được trang bị các giới hạn cứng và mềm để ngăn ngừa sự cố do lỗi vận hành, lỗi lập trình, lỗi ổ đĩa, v.v.

· Thiết kế điện tuân thủ tiêu chuẩn điện GB5226.1 với khả năng bảo vệ quá dòng và ngắn mạch.

· Tủ điện sử dụng thiết kế khép kín hoàn toàn với quạt hướng trục giúp tản nhiệt.

· Hệ thống NC có pin tích hợp; nếu hệ thống mất điện, các chương trình gia công được lưu trữ sẽ không bị mất.

· Chức năng báo động và nút dừng khẩn cấp để ngăn ngừa hư hỏng do nhiều lỗi đột ngột khác nhau.

Phụ kiện và tài liệu tiêu chuẩn

 Máy ghép trục dọc đi kèm các phụ kiện và tài liệu sau.

Các công cụ đi kèm:

· Cờ lê hai đầu 17-19, 12-14, 8-10, 22-24 (mỗi cái 1 cái)

· Công tắc tiệm cận (2 cái)

· Ống kẹp Φ20 (2 cái)

· Cờ lê lục giác 1,5-10 (1 bộ)

Câu hỏi thường gặp

Hệ thống CNC được sử dụng trên máy ghép trục kép thẳng đứng này là gì?

Máy sử dụng hệ thống Sunicon CNC.

Độ côn của trục chính và khả năng khoan tối đa là bao nhiêu?

Độ côn của trục chính là NT30. Đường kính khoan tối đa là 32mm đối với các bộ phận bằng đồng và đường kính taro tối đa là M32.

Hành trình của trục X, Y và Z1/Z2 là gì?

Hành trình trục X là 320mm, hành trình trục Y là 120mm và hành trình trục Z1/Z2 là 110mm.

Tốc độ trục chính và trọng lượng máy là bao nhiêu?

Tốc độ trục chính dao động từ 10 đến 3000 vòng/phút với tốc độ có thể điều chỉnh. Trọng lượng máy là 900kg.

Tổng công suất yêu cầu là gì?

Tổng công suất cấp điện là 7KW.

Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli – Nan'an, Phúc Kiến, Trung Quốc – Thành lập năm 2013
