Máy khoan và khai thác

Là một trong những nhà sản xuất chuyên nghiệp tại Trung Quốc, YueLi muốn cung cấp cho bạn Máy khoan và khai thác. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.

Người mẫu:LY-650

Gửi yêu cầu

Mô tả Sản phẩm

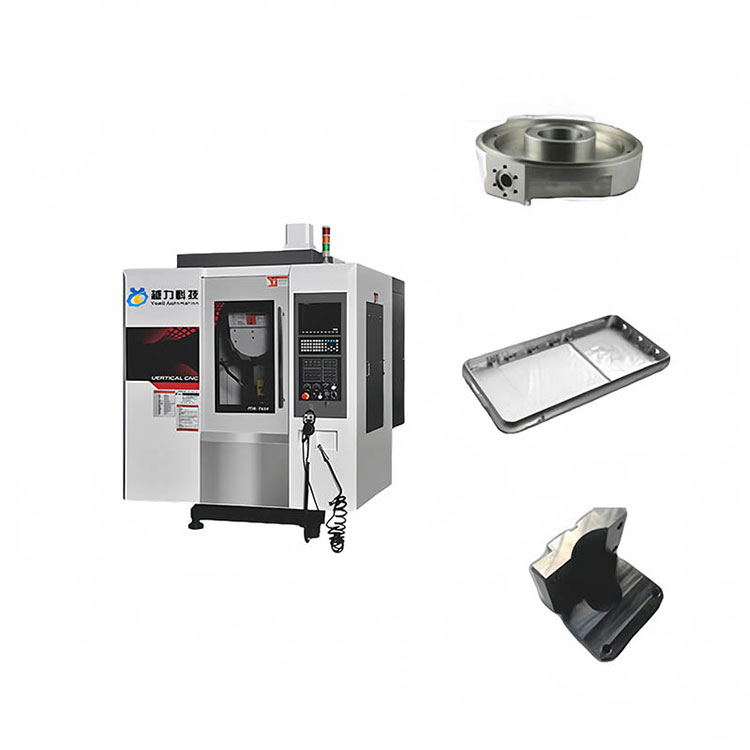

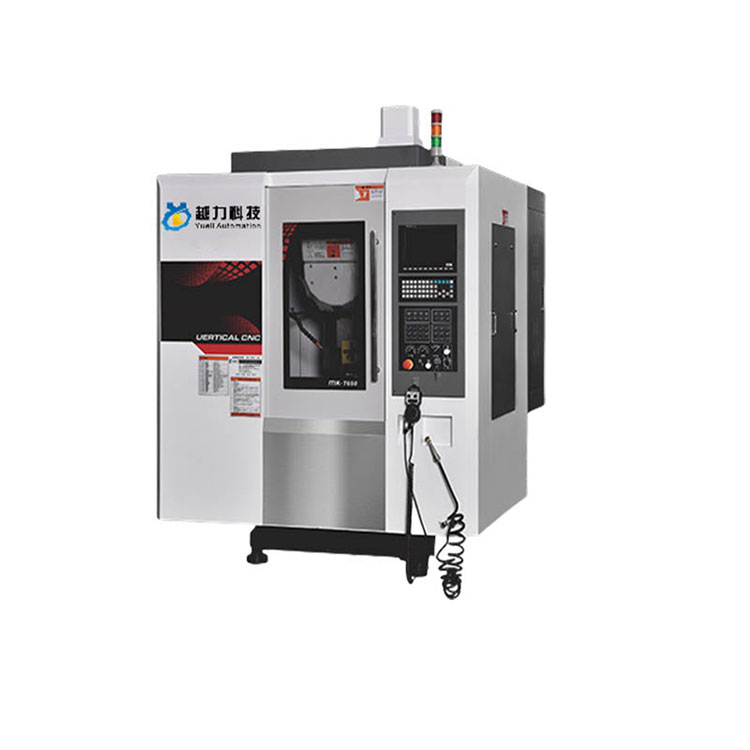

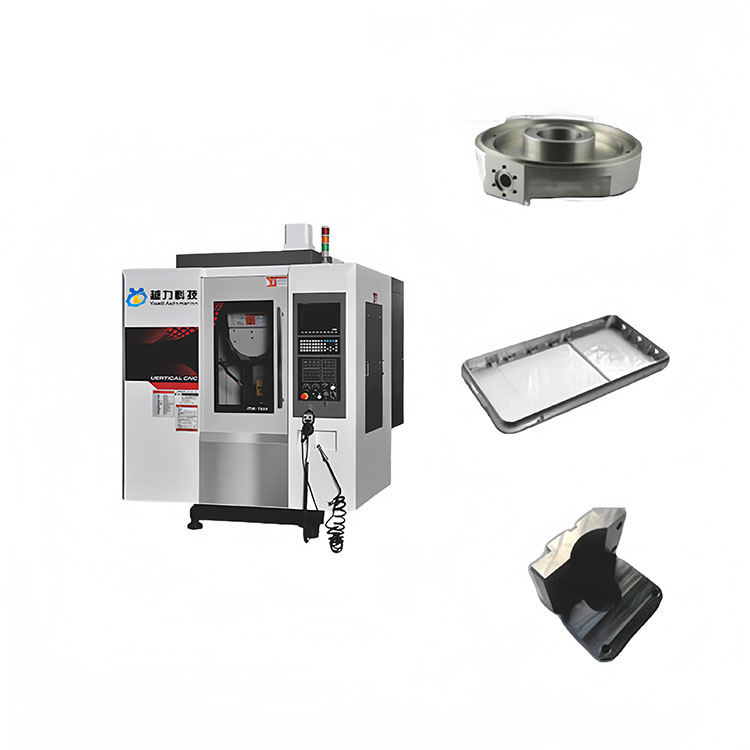

Máy khoan và khai thác LY-650

YueLi, một nhà sản xuất có uy tín tại Trung Quốc, sẵn sàng cung cấp cho bạn Máy khoan và khai thác. Chúng tôi hứa sẽ cung cấp cho bạn sự hỗ trợ sau bán hàng tốt nhất và giao hàng nhanh chóng.

Giơi thiệu sản phẩm:

Tổng quan về chức năng:

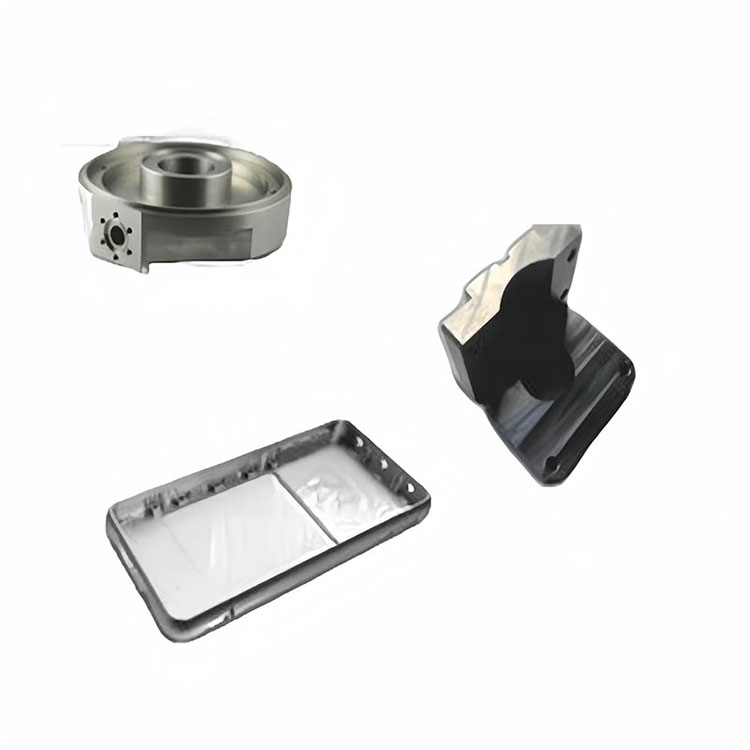

Chuyên dùng cho các bộ phận và sản phẩm xốp nhỏ. Nó phù hợp để xử lý các bộ phận điện thoại di động, thiết bị liên lạc, hàng không vũ trụ, đầu máy ô tô, dụng cụ và máy đo, công nghiệp nhẹ và dệt may, sản xuất thiết bị điện tử và máy móc, cũng như điện cực đồng, nhôm và các ngành công nghiệp chế biến khác;

Cấu trúc chính được làm bằng gang cường độ cao, sau khi ủ giảm ứng suất và xử lý lão hóa tự nhiên, độ chính xác của giường bền và ổn định, thời gian dài không bị biến dạng;

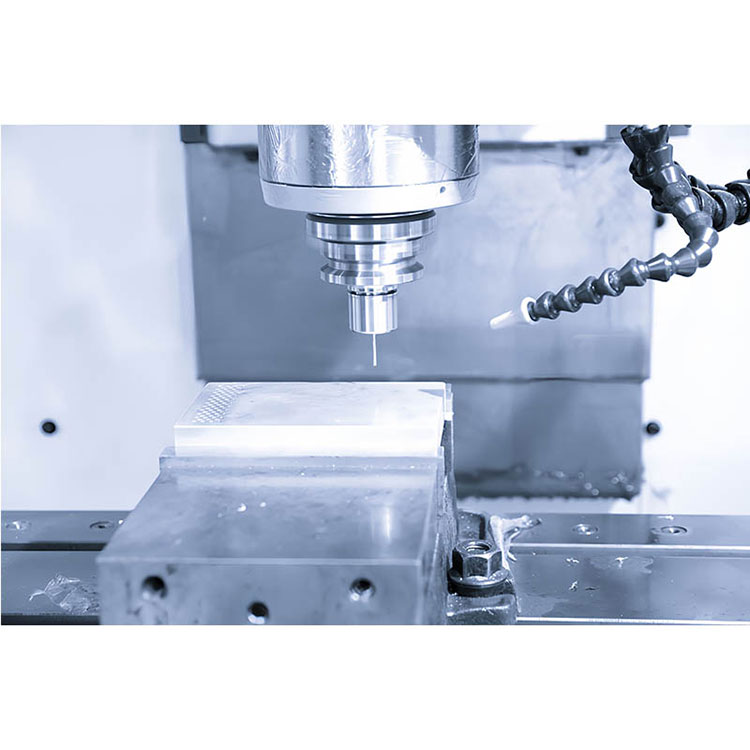

Áp dụng trục chính tiếp giáp thẳng có độ chính xác cao để thực hiện gia công phôi tốc độ cao; Việc sử dụng hệ thống máy làm mát nhiệt độ dầu có thể làm giảm sự gia tăng nhiệt độ do trục quay tốc độ cao, cải thiện hiệu quả độ giãn nhiệt của trục chính và cải thiện độ chính xác gia công;

Kho chứa dụng cụ kẹp được sử dụng để cải thiện tốc độ thay dao và độ chính xác của máy công cụ, dung lượng kho chứa dụng cụ là 16 hoặc 21 chiếc;

Đế thân máy bay áp dụng thiết kế cấu trúc nghiêng phía sau, dễ dàng làm sạch chất thải bên trong máy công cụ;

Thiết kế kết cấu cột cao giúp tăng khoảng cách giữa đầu mũi trục chính và bàn làm việc, phù hợp hơn cho việc lắp đặt và ứng dụng các bộ phận trục thứ tư và giúp khu vực xử lý rộng hơn.

Theo dõi dầu bôi trơn tự động, kiểm soát định lượng thời gian phun dầu không liên tục, bôi trơn lâu dài các bộ phận chuyển động;

Thông số tham khảo

Thông số cơ học	đơn vị	T650	T850	T1000	T1200
Hành trình ba trục	mm	600×480x350	800×500×420	1000×500×450	1200×550×500
Kích thước bàn	mm	650x475	1000x500	1300x550	1100x500
Khe chữ T	mm	5-18x80	4-16x100	5-18x80	5-18x100
Khả năng chịu lực tối đa của bàn	Kilôgam	300	500	600	700
Khoảng cách từ mặt cuối trục chính đến bề mặt làm việc	mm	150~500	140~560	150~600	150~650
Khoảng cách từ tâm trục chính đến ray dẫn hướng cột	mm	541	580	580	605
Thông số kỹ thuật đường ray trục X	mm	35	35	35	30
Thông số kỹ thuật đường ray trục Y	mm	30	35	35	35
Thông số kỹ thuật đường ray trục Z	mm	35	35	35	35
Thông số vít X/Y/Z	mm	32x16	36x16	36x16	36x16
Đặc điểm trục chính		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Tốc độ trục chính tối đa	vòng/phút	20000	20000	20000	20000
Công suất trục chính	kw	5.5	5.5	5.5	7.5
Công suất động cơ ba trục X/Y/Z	kw	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/Y/Z Tốc độ tối đa nhanh	m/phút	48	48	48	48
X/Y/Z Tốc độ cắt tối đa	mm/phút	10000	10000	10000	10000
Độ chính xác định vị ba trục	mm	±0,003/300	±0,003/300	±0,003/300	±0,003/300
Độ chính xác định vị lặp lại ba trục	mm	±0,002/300	±0,002/300	±0,002/300	±0,002/300
Thông số áp suất không khí	kg/cm2	6-7	6-7	6-7	6-7
Kích thước máy	mm	1770×2300×2100	2300×2200×2500	2600×2500×2800	3000×2800×3000
Trọng lượng máy	T	3.2	4.5	5.3	6.5

Một loạt các tùy chọn hệ thống CNC

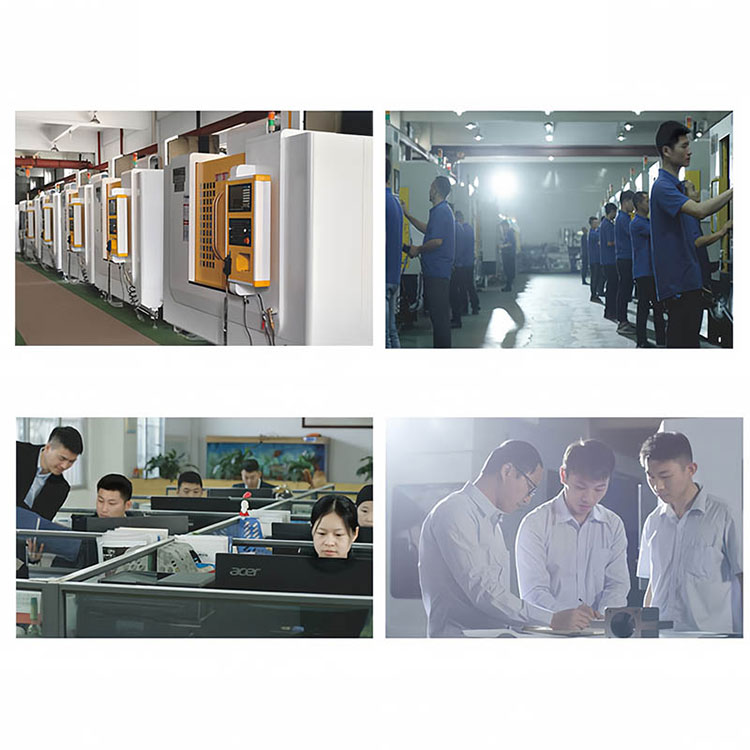

Sức mạnh công ty

Quy trình sản xuất

1, gang bằng lò nhiệt độ cao và xử lý lão hóa hơn sáu tháng.

2, quy trình lắp ráp nghiêm ngặt (lắp ráp đường ray, lắp ráp vít me, lắp ráp vòng bi, v.v.).

3, công nghệ cạo tinh tế (máy cạo động cơ, máy cạo đầu trục chính, máy cạo bề mặt lắp đặt cột).

4, sản xuất khoa học, truy xuất nguồn gốc của toàn bộ quá trình hệ thống kiểm soát chất lượng.

Hệ thống đảm bảo chất lượng

1. Khi phát hiện lỗi bước, có thể kiểm tra độ thẳng của ray dẫn hướng trục tuyến tính theo hướng XX và YY cùng một lúc.

2, đảm bảo độ chính xác gia công và lắp ráp của từng bộ phận của máy công cụ. Độ chính xác định vị chính thức và độ chính xác định vị lặp lại của máy công cụ được đo.

3, toàn bộ máy phát hiện độ chính xác của độ thẳng đứng của trục chính và mặt phẳng bàn, và độ chính xác được yêu cầu đảm bảo trong vòng 0,01mm.

4. Độ thẳng đứng của ray dẫn hướng trục Z và bàn làm việc được toàn bộ máy phát hiện và độ chính xác được đảm bảo trong vòng 0,01mm.

5. Máy phát hiện độ thẳng đứng của ray dẫn hướng trục XY, yêu cầu độ chính xác trong khoảng 0,005mm.
