Máy khoan composite ba trục năm trạm quay

Rất hoan nghênh bạn đến nhà máy của chúng tôi để mua Máy tổng hợp khoan ba trục quay năm trục bán chạy nhất, giá thấp và chất lượng cao, YueLi mong muốn được hợp tác với bạn.

Gửi yêu cầu

Mô tả Sản phẩm

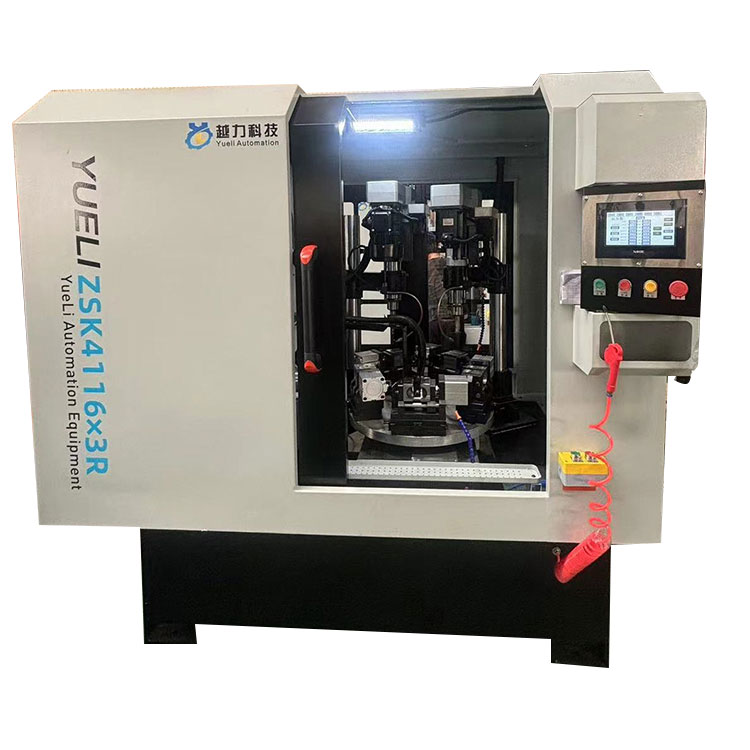

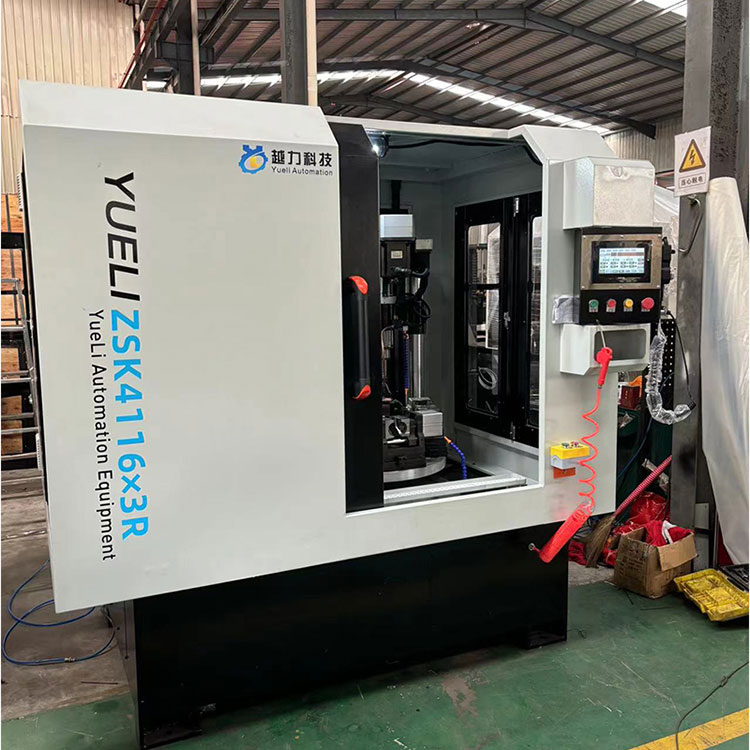

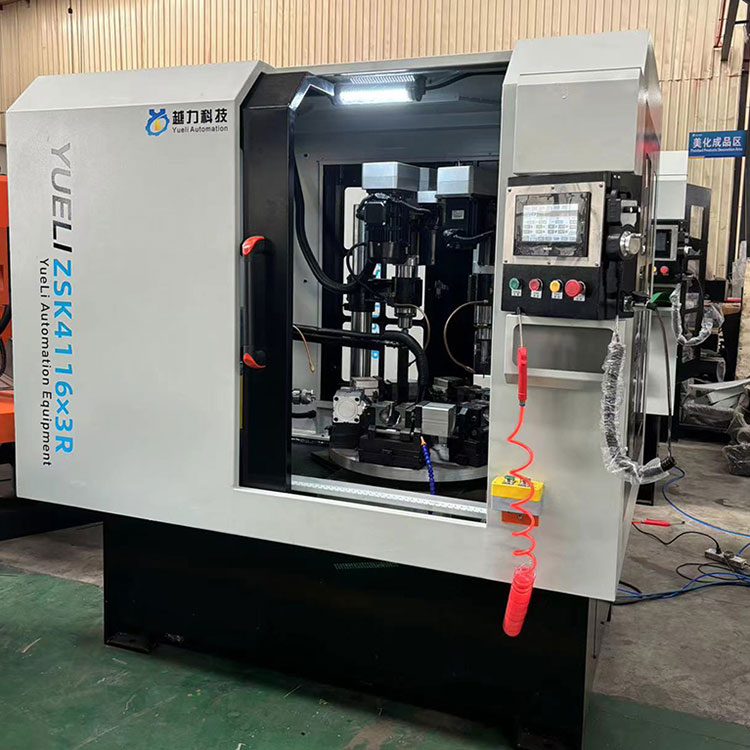

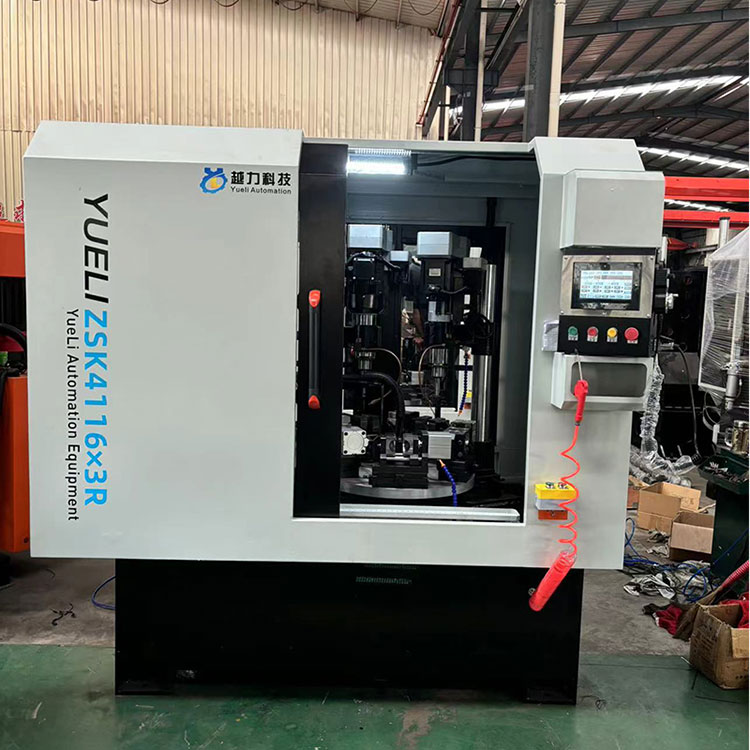

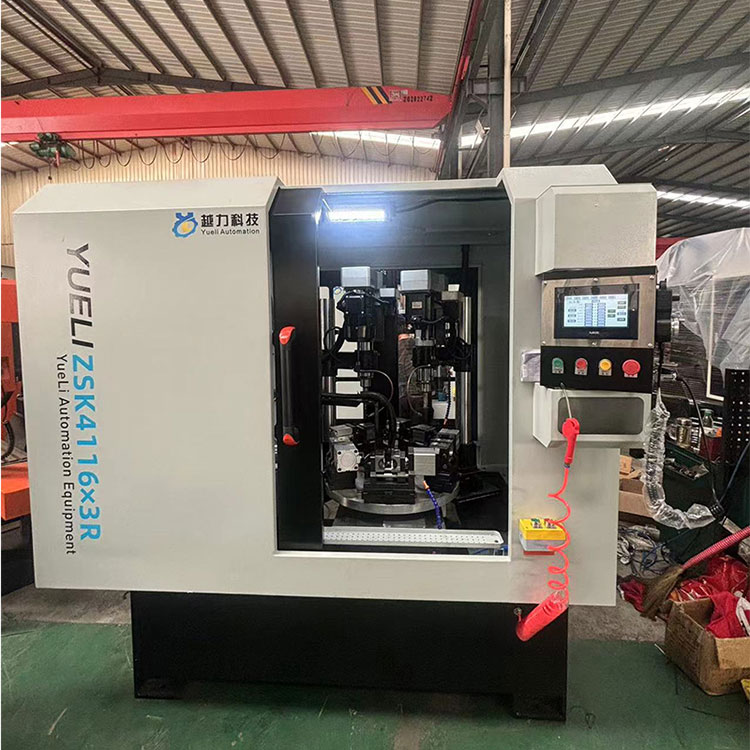

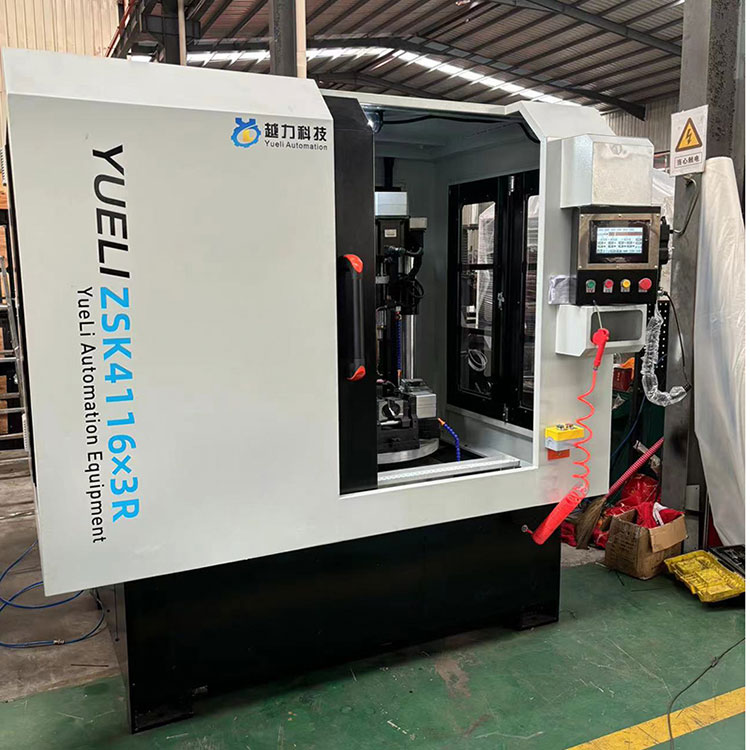

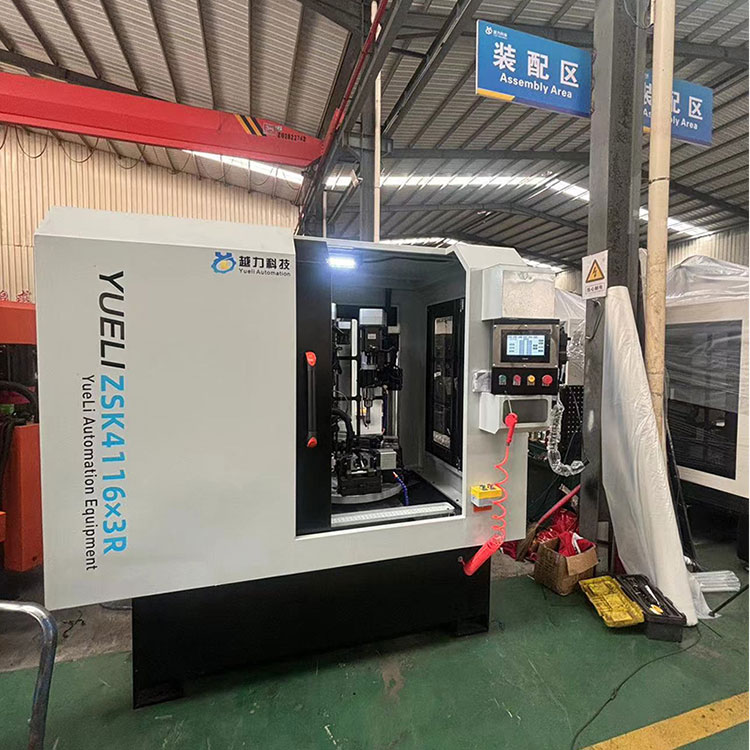

Máy khoan và khai thác quay ba trục năm trạm ZSK4116×3 của Yueli Automation Equipment phù hợp để sản xuất và gia công các sản phẩm cửa hàng loạt cỡ lớn và vừa. Máy công cụ có vẻ ngoài mượt mà và hào phóng, vận hành đơn giản và trực quan, điều chỉnh thuận tiện và sử dụng điều khiển CNC, với mức độ tự động hóa cao hơn, độ tin cậy tốt và giảm cường độ lao động cho người vận hành. Nó có thể thực hiện việc vận hành và quản lý nhiều máy bởi một người và là thiết bị xử lý chống bám bẩn lý tưởng và hiệu quả.

Cấu hình chính:

Số seri	Tên sản phẩm	Model/Thông số kỹ thuật	Số lượng	Thương hiệu
1	căn cứ	Linh kiện hàn	1	Tự sản xuất
2	Vòng bi trục chính	JT6-YL92	6	Cáp Nhĩ Tân
3	Đầu khoan và tấn công		1	điều khiển số
4	Đầu nguồn khoan	JT6-YL92	2	điều khiển số
5	Đĩa phân đoạn tự động	5 máy trạm	1	Vân Đồng
6	Đồ gá phôi	Khí nén	5
7	động cơ servo	2,3KW	1	Tân Giới
8		750W	2	Tân Giới
9		1,2KW	1	cởi mở để điều hướng
10	máy móc điện	3KW	1	Kim Lăng
11		1,5KW	1	Nuofan
12		750W	1	Sheng Xiang
13	màn hình cảm ứng	TG765S-XT	1	Tân Giới
14	Công tắc tơ	LC1N1801	1	Schneider
15	điều khiển PLC	XTM-60T	1	Tân Giới
16	Chế độ chuyển đổi nguồn điện	PMT-24V150W2BA	1	Đồng bằng
17	Bộ chuyển đổi tần số	3PH-380V	1	Dễ dàng lái xe
18	Van điện từ	4V210-08	6	yadek
19	Khiên	Bao bọc hoàn toàn	1

Thông số kỹ thuật chính

Số seri	loại	Thông số dữ liệu	nhận xét
1	Số lượng máy trạm	5 người
2	khả năng làm việc	Đường kính khoan và khai thác tối đa của đầu nguồn là 13	Thành phần thép
3	Độ chính xác của bàn xoay phân đoạn	Độ chính xác đầu ra của bộ chia là ≤± 0,03	Cấu hình tham khảo động cơ RV75 0.75KW
4	Loại giá đỡ dụng cụ trục chính	JT6-ER20	Cấu hình tiêu chuẩn
5	Thông số trục chính	RPM tối đa 0-2000/phút	Tốc độ điều chỉnh
6	Phương pháp lắp đặt cán dao	Siết vít bằng tay
7	Phương pháp kẹp dụng cụ	ER20 (8 đến 14)	Cấu hình tiêu chuẩn
8	Đầu nguồn ngang	Thứ Hai 4#
9	Loại giá đỡ dụng cụ trục chính	Morse 4 #ER40 (3 đến 30)
10	Thông số trục chính	RPM tối đa 0-1500/phút	Tốc độ điều chỉnh
11	Độ chính xác công việc	Độ chính xác định vị lỗ 0,05/độ chính xác định vị lặp lại 0,03
12	Áp suất nguồn khí làm việc	5-6 kg/c㎡
13	Đường kính bàn làm việc	680mm
	Khả năng cung cấp điện	Tổng công suất 10,5KW
	Kích thước máy	2070X1860X2100	tài nguyên tham khảo
	Trọng lượng máy	Khoảng 1600kg	tài nguyên tham khảo

Cấu tạo và hoạt động của máy công cụ

Máy khoan và khai thác ba trục quay ba trục được hàn với các bộ phận bằng thép và được xử lý bằng quá trình lão hóa nhân tạo. Nó có độ chính xác và ổn định tốt. Toàn bộ máy là một cấu trúc kết hợp, được trang bị hệ thống PLC và có tính di động mạnh mẽ.

1 đầu khoan và khai thác, công suất khoan: 16mm đối với các bộ phận bằng thép, 20 mm đối với các bộ phận bằng nhôm, thông số kỹ thuật hành trình khoan 100, chế độ cấp liệu: cấp liệu servo, một động cơ chính: 3KW, đầu nguồn và lỗ xử lý bộ phận có thể được điều chỉnh thủ công lên và xuống, trước khi điều chỉnh, nới lỏng hai bu lông ở bề mặt trên và dưới của cầu trượt, xoay tay quay để nâng và hạ đầu nguồn, đồng thời siết chặt hai bu lông sau khi định vị đầu nguồn để ngăn đầu nguồn trượt ra tự nó; 2 đầu nguồn khoan: công suất khoan: 13mm đối với các bộ phận bằng thép, 16mm đối với các bộ phận bằng nhôm, thông số kỹ thuật hành trình khoan 80, chế độ cấp liệu: cấp liệu servo, một động cơ chính: 2.3KW, đầu nguồn khoan và khai thác (JT16) được lắp đặt theo chiều dọc và chiều cao trung tâm của các bộ phận có thể được điều chỉnh lên xuống bằng tay. Được trang bị bàn xoay phân chia tự động năm trạm để đạt được vị trí của năm trạm và mỗi công cụ có thể được điều chỉnh tiến, lùi, trái và phải. Dễ dàng tải và dỡ hàng. Mỗi trục chính có chức năng điều khiển độc lập và điều chỉnh thủ công. Vòng bi trục chính đều là vòng bi Cáp Nhĩ Tân; Máy bôi trơn hệ thống bôi trơn tự động không liên tục, đầu nguồn khoan và đầu nguồn khai thác có chức năng tiến nhanh, tiến chậm, tiến về phía trước và lùi nhanh.

Quy trình xử lý: khởi động máy → nạp vật liệu theo cách thủ công đến vị trí tải → xoay bàn xoay sang trạm đầu tiên → ba trạm xử lý khoan và khai thác cùng lúc → dỡ tải thủ công → bước vào chu kỳ thứ hai.

Cấu trúc chính của máy công cụ:

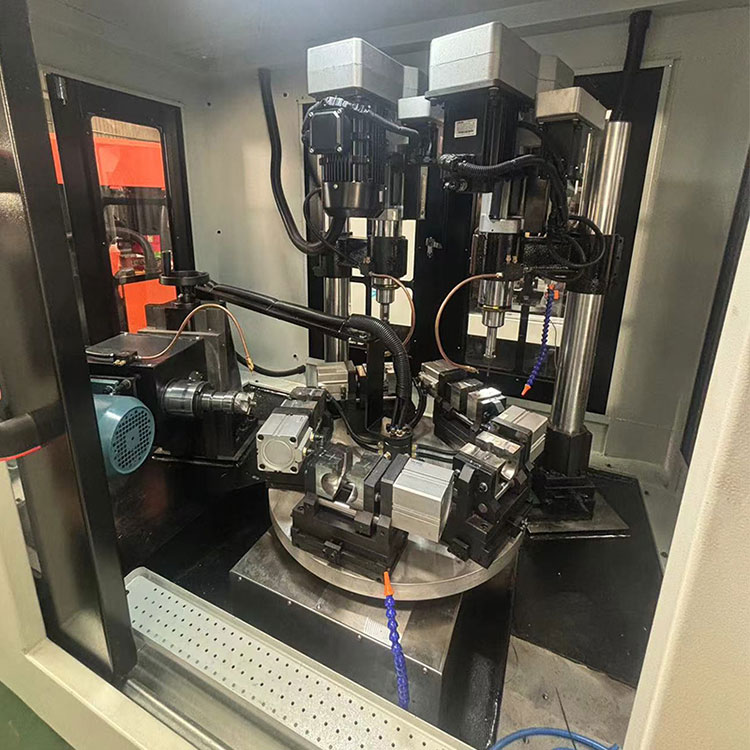

Phân bổ đầu nguồn: đầu nguồn ngang cho mặt đầu khoan và phay, một bộ trục khoan thẳng đứng, hai bộ trục chính tarô dọc, bàn xoay chia tự động năm trạm, một đế; một bộ hệ thống mạch, năm bộ đồ đạc và một bộ bảo vệ kim loại tấm được bao bọc hoàn toàn.
