Máy tiện giường nghiêng CNC với tháp pháo servo và ụ thủy lực

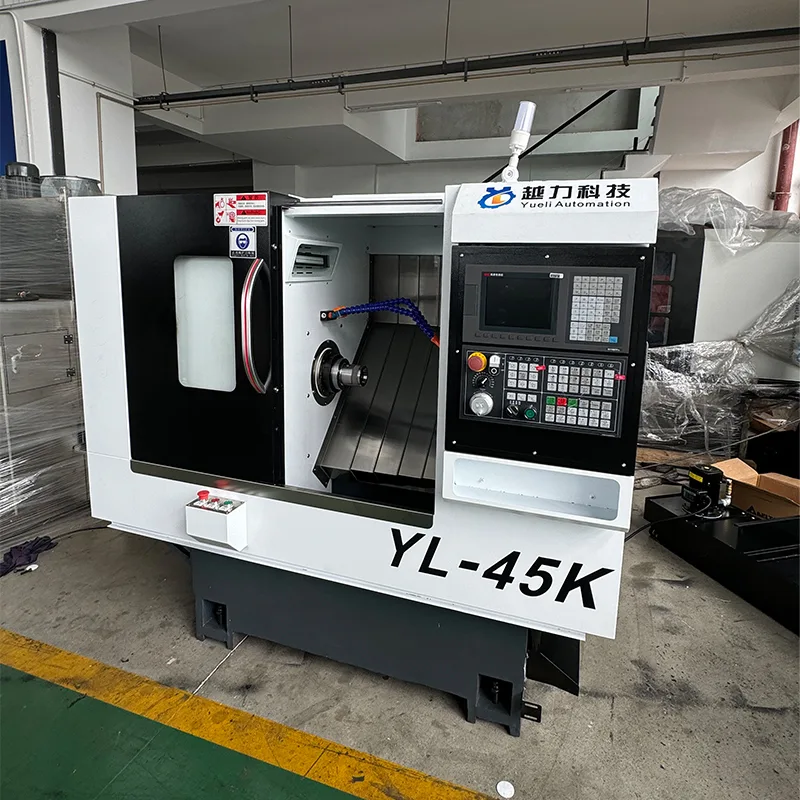

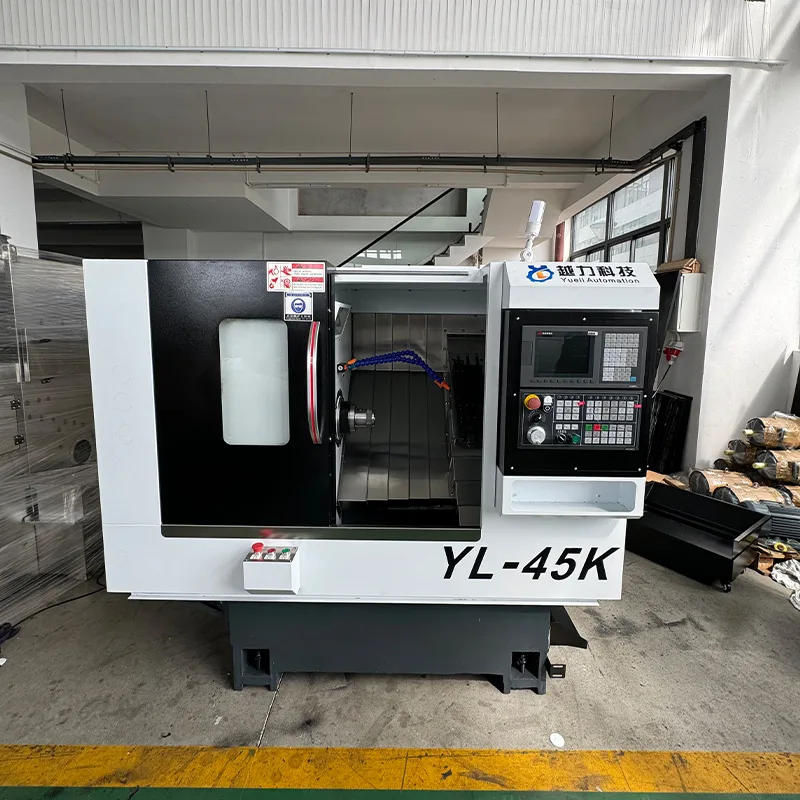

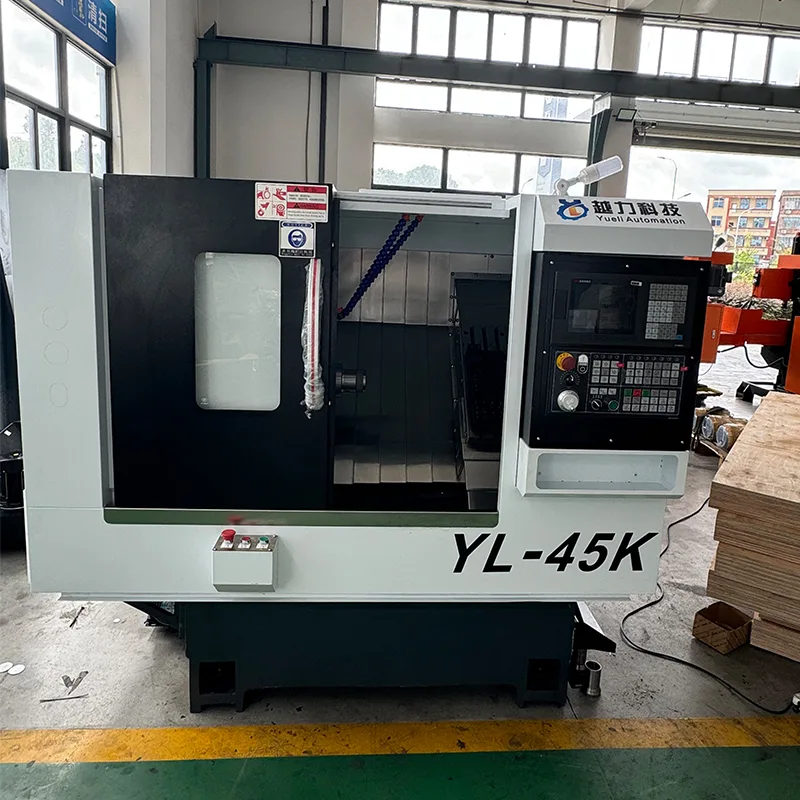

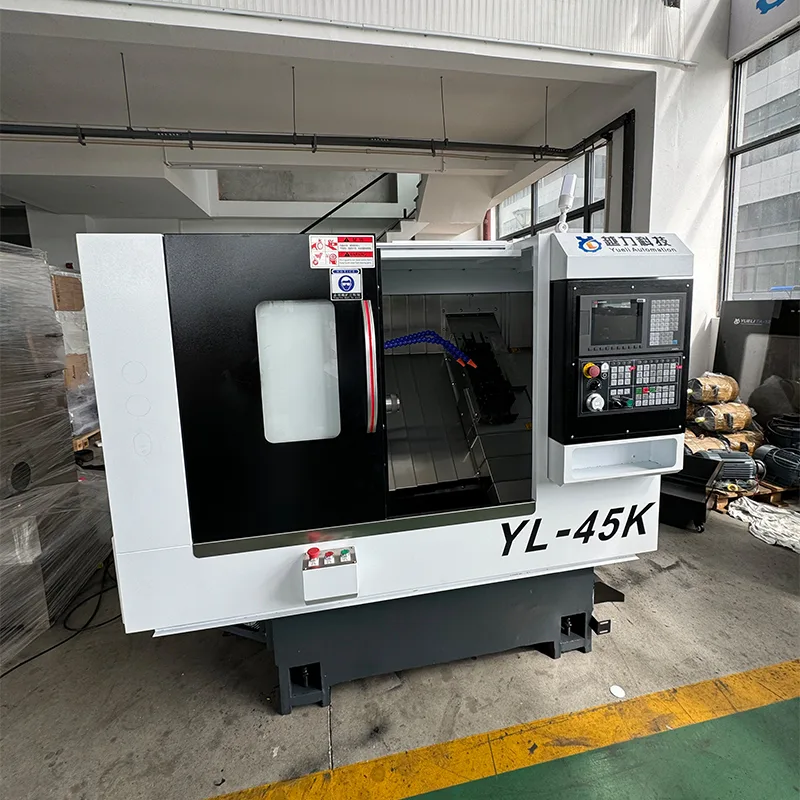

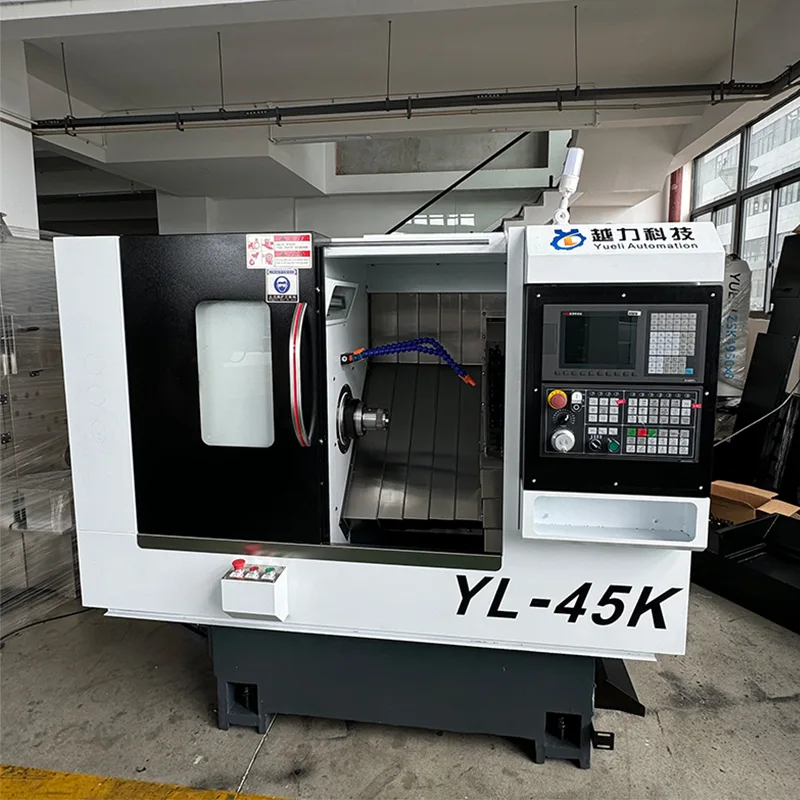

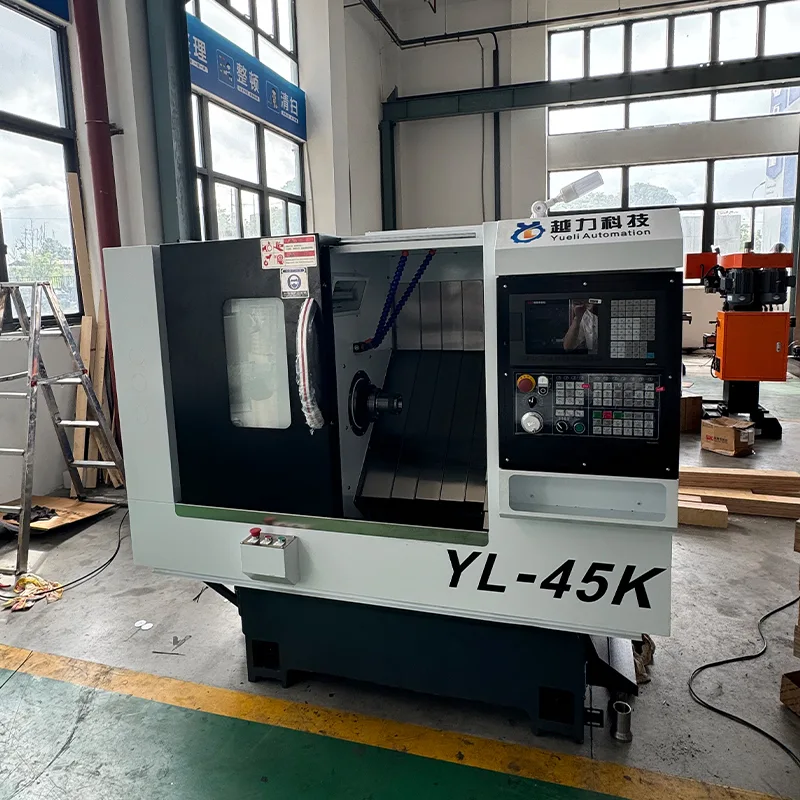

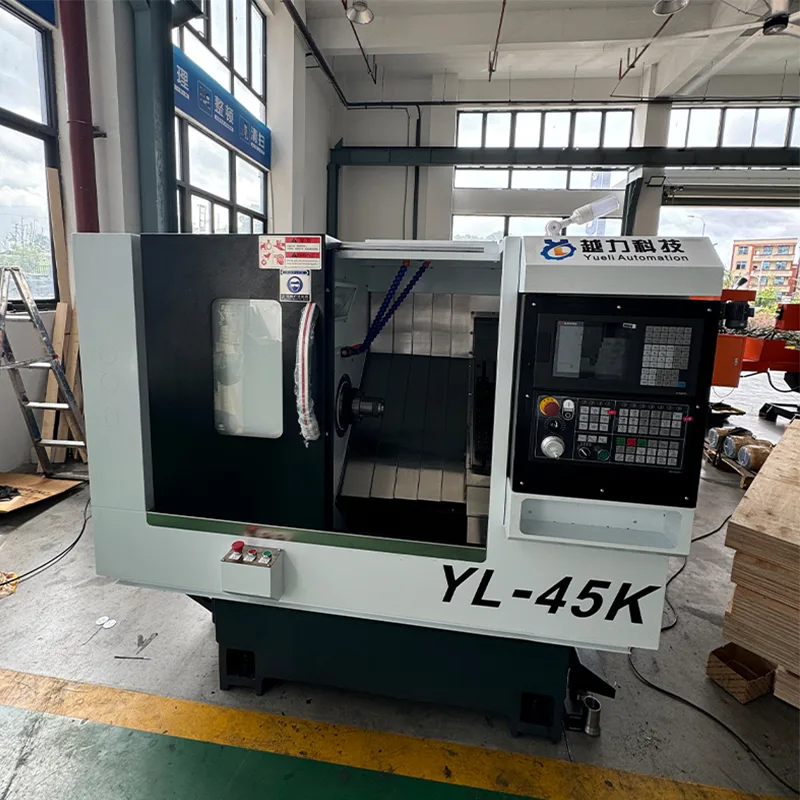

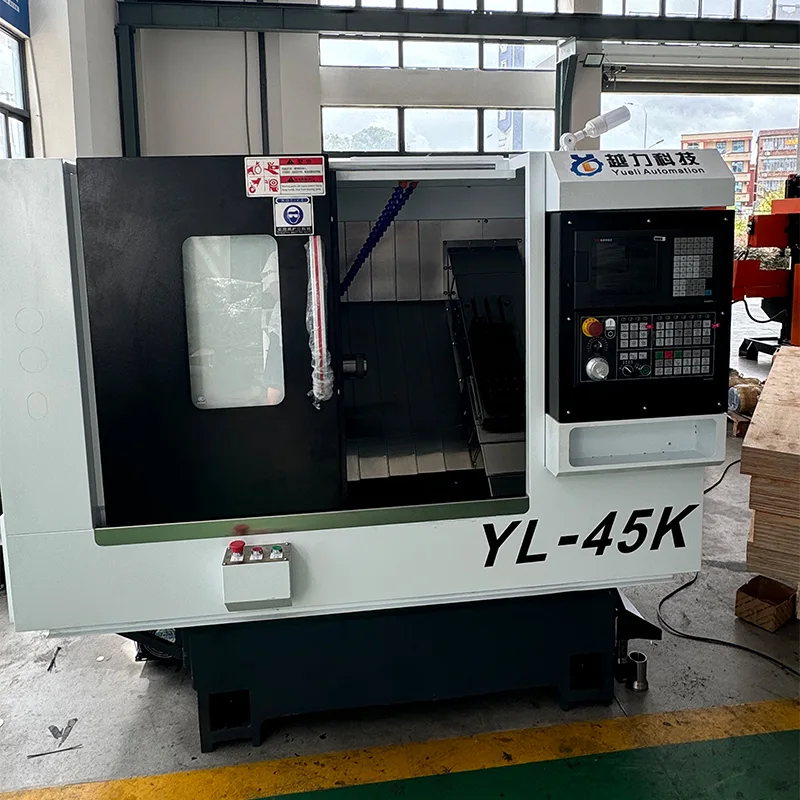

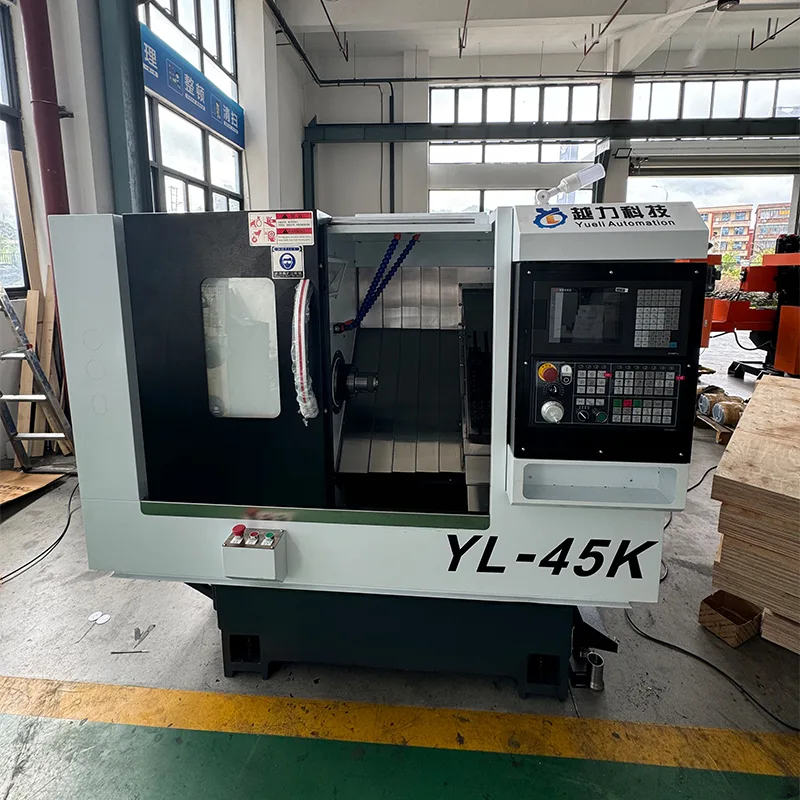

Máy tiện giường nghiêng CNC với tháp pháo servo và ụ sau thủy lực (model YL-46K) là máy tiện chính xác do Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli sản xuất. Thiết kế giường nghiêng 30 độ mang lại độ cứng và loại bỏ phoi hiệu quả trong các hoạt động cắt nặng. Được trang bị hệ thống CNC FANUC Oi-TF PLUS (5) và vít bi chính xác THK 32mm của Nhật Bản và thanh dẫn hướng con lăn tuyến tính 30 mm, máy mang lại độ chính xác nhất quán và độ ổn định lâu dài. Động cơ trục chính Huahong 7,5KW cung cấp dải tốc độ từ 0 đến 5000 vòng/phút. Ụ sau thủy lực với côn MT4 và hành trình 500mm hỗ trợ giữ phôi ổn định, trong khi tháp pháo servo 63 cho phép thay đổi công cụ tự động để cải thiện hiệu quả sản xuất.

Tính năng cốt lõi

Máy tiện giường nghiêng CNC với tháp pháo servo và ụ sau thủy lực cung cấp các tính năng chính sau.

· Thiết kế giường nghiêng: Giường nghiêng 30 độ để tăng cường độ cứng và dòng phoi hiệu quả trong quá trình gia công.

· Trục chính xác cao: Cụm trục chính xác kiểu hộp mực với vòng bi NSK Nhật Bản. Model trục chính A2-5 có đường kính 170mm.

· Hướng dẫn cao cấp: Hướng dẫn con lăn tuyến tính chính xác THK 30 mm của Nhật Bản. Trục X với 4 khối tiêu chuẩn, trục Z với 4 khối mở rộng.

· Vít bi chính xác: Vít bi THK 32mm Nhật Bản với khoảng cách 10 mm cho cả trục X và Z.

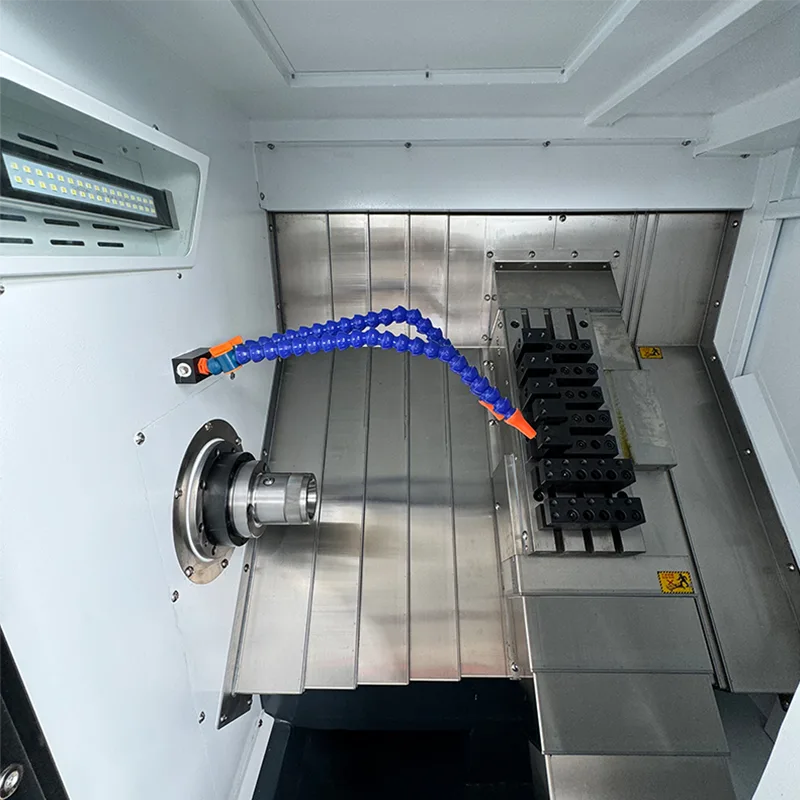

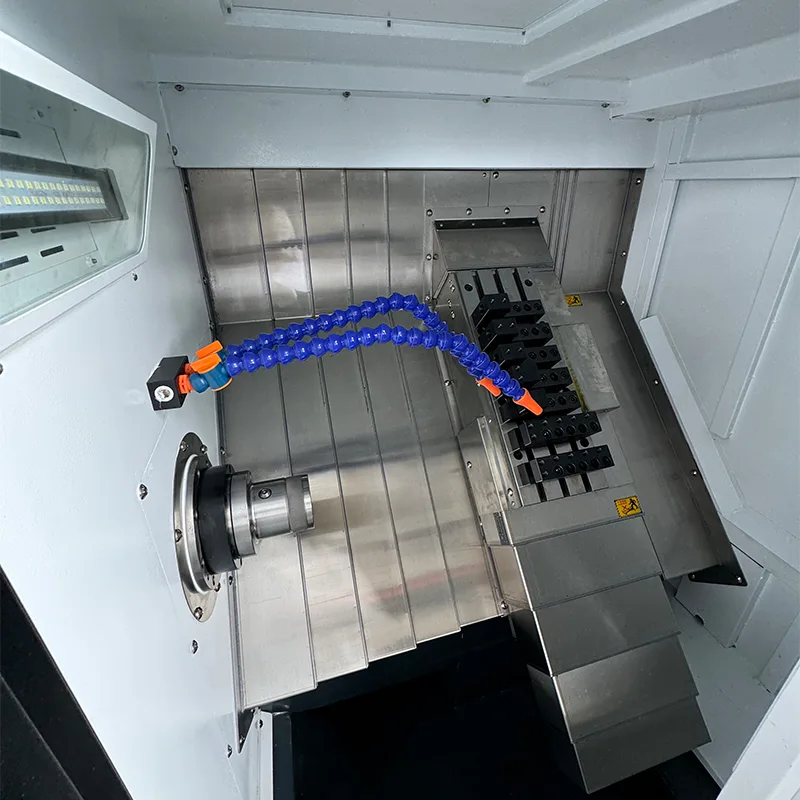

· Tháp pháo servo: 63 tháp pháo servo để lập chỉ mục công cụ nhanh chóng và chính xác.

· Đuôi xe thủy lực: Đuôi xe dẫn hướng tuyến tính với động cơ thủy lực. Hành trình ụ sau 500mm với côn MT4.

· Hệ thống truyền động động cơ: Động cơ trục chính dẫn động bằng dây đai, động cơ servo X và Z kết nối truyền động trực tiếp.

Thông số kỹ thuật

Bảng sau liệt kê các thông số kỹ thuật đầy đủ của Máy tiện giường nghiêng CNC với tháp pháo servo và ụ đỡ thủy lực.

Cấu hình máy

Máy tiện giường nghiêng CNC với tháp pháo servo và ụ sau thủy lực được chế tạo với các bộ phận và nhãn hiệu chính sau.

· Hệ thống CNC: FANUC Oi-TF PLUS (5) với động cơ và bộ truyền động servo FANUC X/Z.

· Động cơ trục chính: Huahong 7.5KW.

· Vít bi: Vít bi chính xác THK 32mm Nhật Bản.

· Dẫn hướng con lăn tuyến tính: Dẫn hướng con lăn chính xác THK 30mm của Nhật Bản.

· Lắp ráp trục chính: Loại hộp mực chính xác với vòng bi NSK Nhật Bản.

· Xi lanh quay thủy lực: Đài Loan.

· Trạm thủy lực: Đài Loan.

· Đầu nguồn: 3 trạm, 11,4N.

· Bơm nước làm mát: 750W.

Phụ kiện tiêu chuẩn

Mỗi Máy tiện giường nghiêng CNC với tháp pháo servo và ụ thủy lực đều đi kèm với các phụ kiện sau.

· Ống kẹp lò xo để kẹp vật liệu – kèm theo 1 chiếc.

· Giá đỡ dụng cụ tiện – 3 cái.

· Giá đỡ dụng cụ khoan – 2 cái.

· Thanh dụng cụ khoan – Thanh nối dài ER20A, 2 chiếc.

· Bộ khóa lục giác – 1 bộ.

Ứng dụng và Ưu điểm

Máy tiện giường nghiêng CNC với tháp pháo servo và ụ sau thủy lực phù hợp cho nhiều ứng dụng tiện.

· Khả năng gia công: Đường kính tiện tối đa 375mm, chiều dài gia công tối đa 380mm tính cả mâm cặp. Xử lý nhiều loại vật liệu bao gồm thép, thép không gỉ và kim loại màu.

· Hiệu quả sản xuất: 63 tháp pháo servo cho phép lập chỉ mục công cụ nhanh chóng, giảm thời gian thiết lập và tăng năng suất cho sản xuất hàng loạt.

· Độ chính xác và ổn định: Thanh dẫn hướng THK Nhật Bản và vít bi, kết hợp với điều khiển CNC FANUC, đảm bảo độ chính xác và độ lặp lại nhất quán.

· Hỗ trợ phôi: Ụ sau thủy lực có hành trình 500mm và côn MT4 cung cấp khả năng kẹp an toàn cho phôi dài hơn.

· Kết cấu chắc chắn: Giường nghiêng 30 độ với con lăn dẫn hướng hạng nặng hỗ trợ các hoạt động cắt nặng ổn định.

Sản xuất và đảm bảo chất lượng

Máy tiện giường nghiêng CNC với tháp pháo servo và ụ sau thủy lực được sản xuất theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt.

· Tất cả các thành phần chính đều có nguồn gốc từ các thương hiệu lâu đời bao gồm FANUC, Japan THK, Japan NSK và Huahong.

· Quy trình lắp ráp chính xác cho vít bi, dẫn hướng tuyến tính và cụm trục chính.

· Kiểm tra và thử nghiệm nghiêm ngặt trước khi giao hàng để đảm bảo độ chính xác và độ tin cậy của máy.

· Được hỗ trợ bởi hơn mười năm kinh nghiệm sản xuất và hỗ trợ kỹ thuật chuyên nghiệp.

Câu hỏi thường gặp

Hệ thống CNC nào được sử dụng trên máy tiện giường nghiêng này?

Máy sử dụng hệ thống CNC FANUC Oi-TF PLUS(5) với động cơ servo FANUC và truyền động cho trục X và Z.

Hành trình trục của máy tiện CNC này là gì?

Hành trình trục X là 200mm và hành trình trục Z là 460mm.

Tốc độ trục chính và công suất động cơ là bao nhiêu?

Tốc độ trục chính dao động từ 0 đến 5000 vòng/phút, được cung cấp bởi động cơ trục chính Huahong 7,5KW.

Loại thanh dẫn hướng và vít bi nào được sử dụng?

Máy sử dụng vít bi chính xác THK 32mm của Nhật Bản và thanh dẫn hướng con lăn tuyến tính chính xác 30mm.

Trọng lượng máy và kích thước tổng thể là bao nhiêu?

Kích thước máy là 1875×1021×1263mm, trọng lượng xấp xỉ 1,8 tấn.
