Máy tiện CNC giường nghiêng với tháp pháo servo và ụ sau

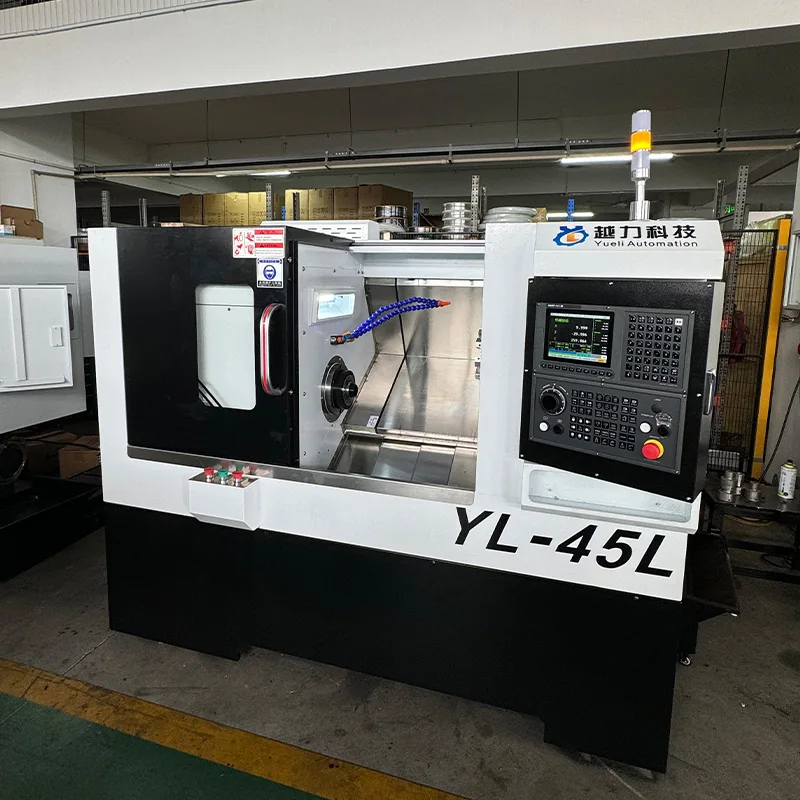

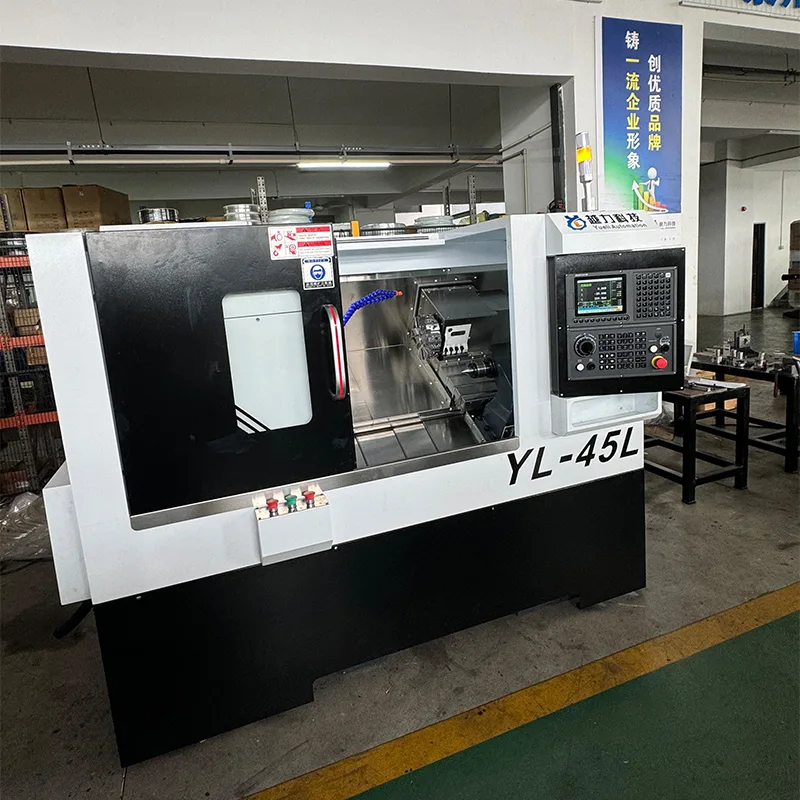

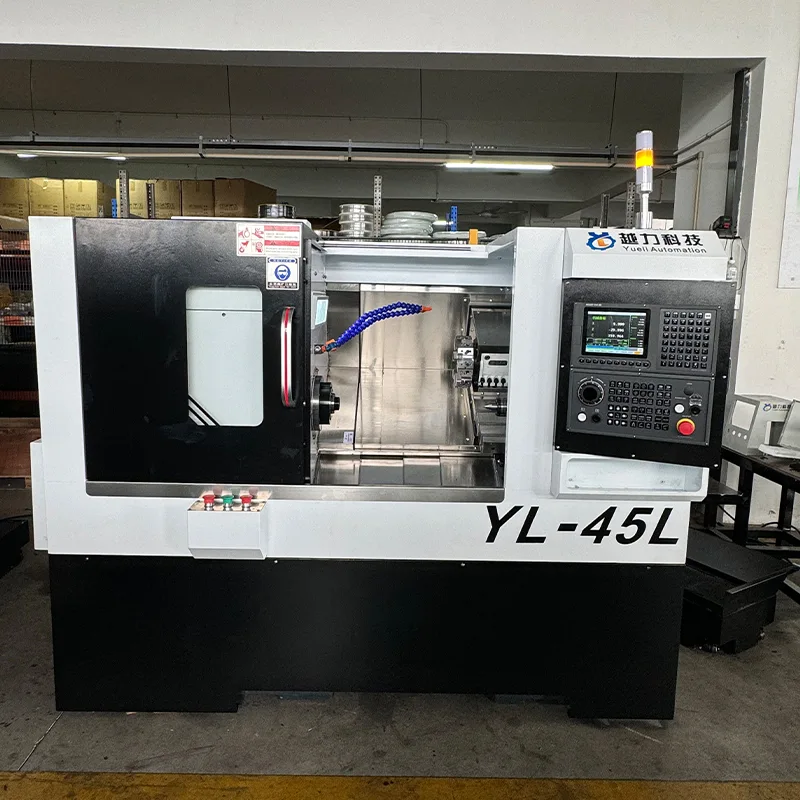

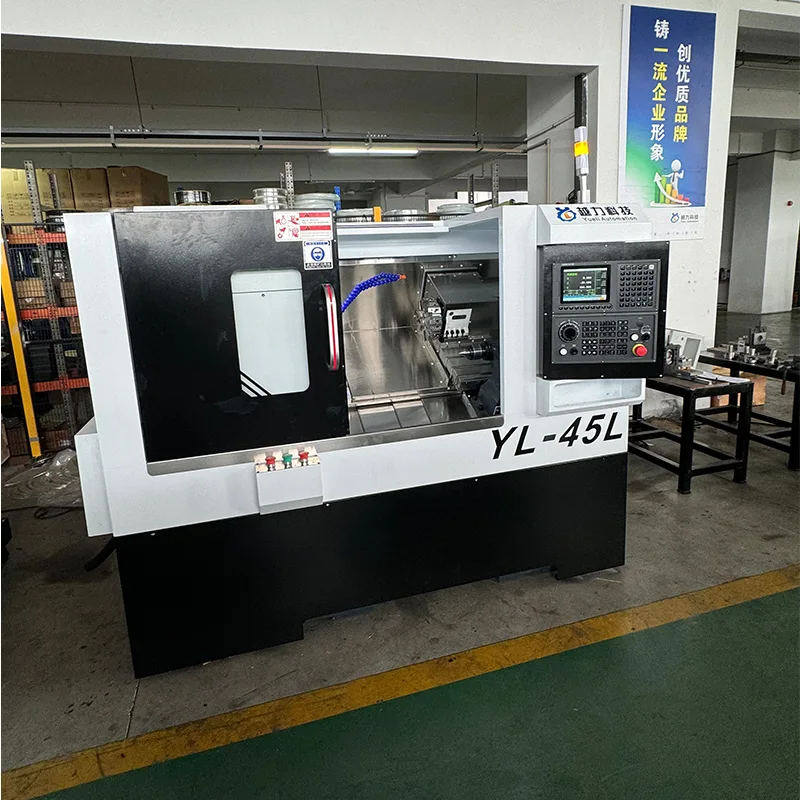

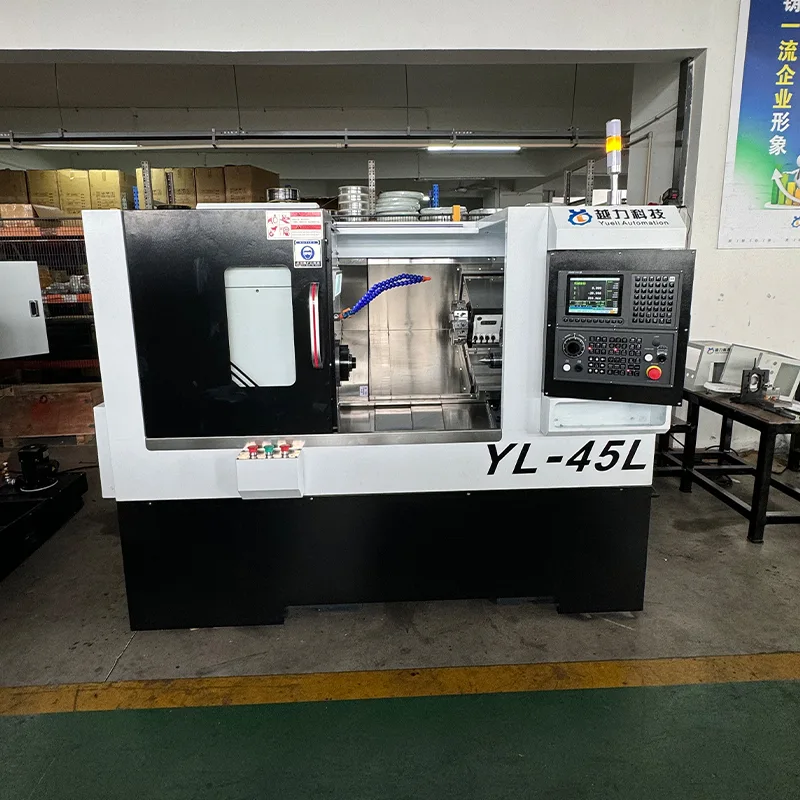

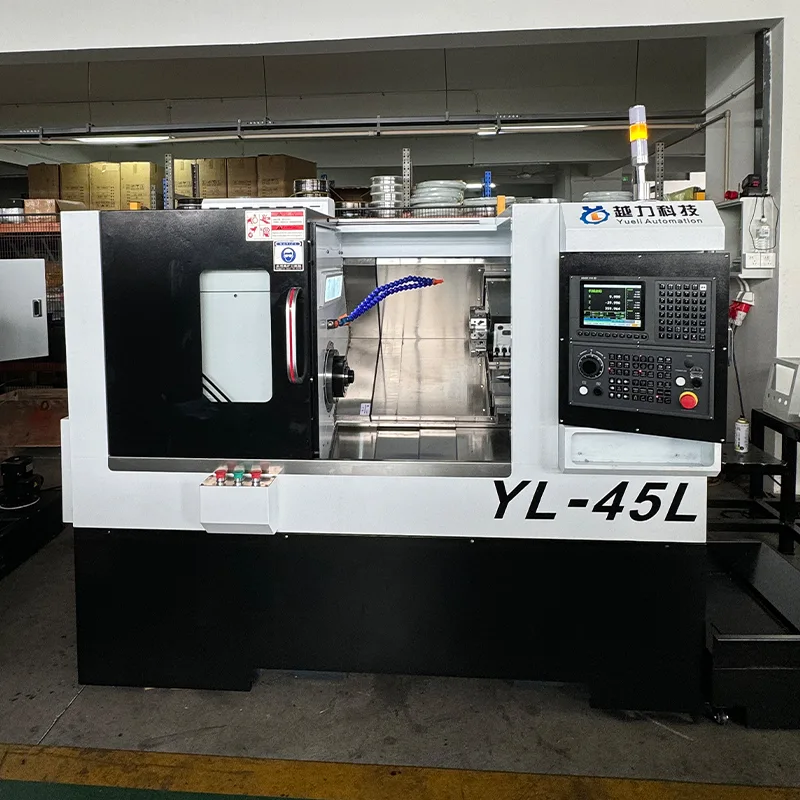

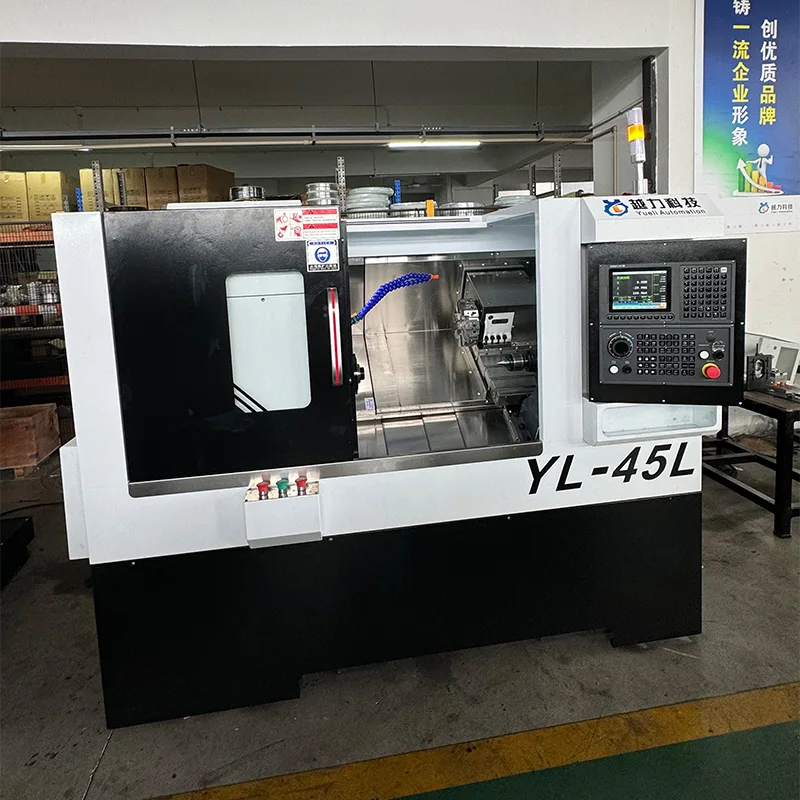

Máy tiện CNC giường nghiêng với tháp pháo servo và ụ sau (model YL-45L) được sản xuất bởi Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli. Máy có thiết kế giường nghiêng 30 độ với tháp pháo servo 63 để gia công. Nó được trang bị hệ thống CNC FANUC Oi-TF PLUS (5), vít bi chính xác THK 32mm của Nhật Bản và thanh dẫn hướng con lăn tuyến tính chính xác 30 mm, mang lại hiệu suất gia công ổn định và chính xác. Tốc độ trục chính dao động từ 0 đến 5000 vòng/phút với động cơ trục chính Huahong 7,5KW. Máy có ụ sau dẫn hướng tuyến tính với động cơ thủy lực, hành trình ụ sau là 500mm và độ côn của ụ sau là MT4. Đường kính tiện tối đa là 375mm và chiều dài gia công tối đa là 380mm tính cả mâm cặp.

Thông số kỹ thuật

Các thông số kỹ thuật sau đây áp dụng cho Máy tiện CNC giường nghiêng với tháp pháo và ụ động cơ servo.

Cấu hình chính

Máy tiện CNC giường nghiêng với tháp pháo servo và ụ sau được trang bị các bộ phận chính sau.

Phụ kiện tiêu chuẩn

Các phụ kiện sau đây được bao gồm trong Máy tiện CNC giường nghiêng với tháp pháo servo và ụ sau.

Cấu trúc máy và các tính năng chính

Máy tiện CNC giường nghiêng với tháp pháo servo và ụ sau kết hợp các tính năng cấu trúc và hiệu suất sau.

· Giường: Thiết kế giường nghiêng 30 độ cho độ cứng và dòng phoi hiệu quả.

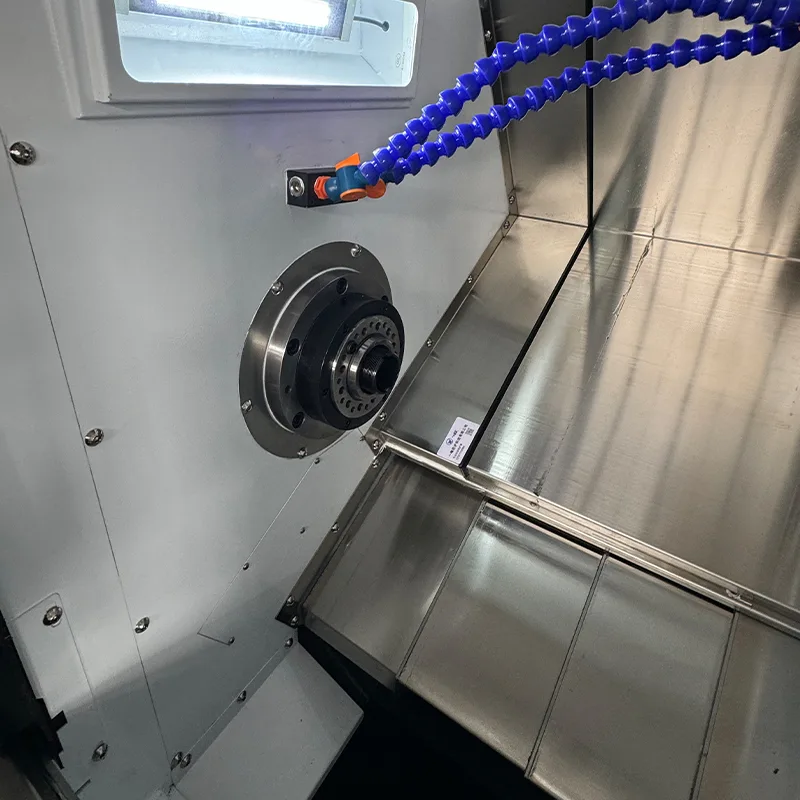

· Trục chính: Cụm trục chính xác bằng hộp mực với vòng bi NSK Nhật Bản. Model trục chính A2-5 có đường kính 170mm. Phạm vi tốc độ 0-5000 vòng/phút.

· Hướng dẫn: Hướng dẫn con lăn tuyến tính chính xác THK 30mm của Nhật Bản. Trục X với 4 khối tiêu chuẩn, trục Z với 4 khối mở rộng.

· Vít bi: Vít bi chính xác THK 32mm Nhật Bản với khoảng cách 10 mm cho cả trục X và Z.

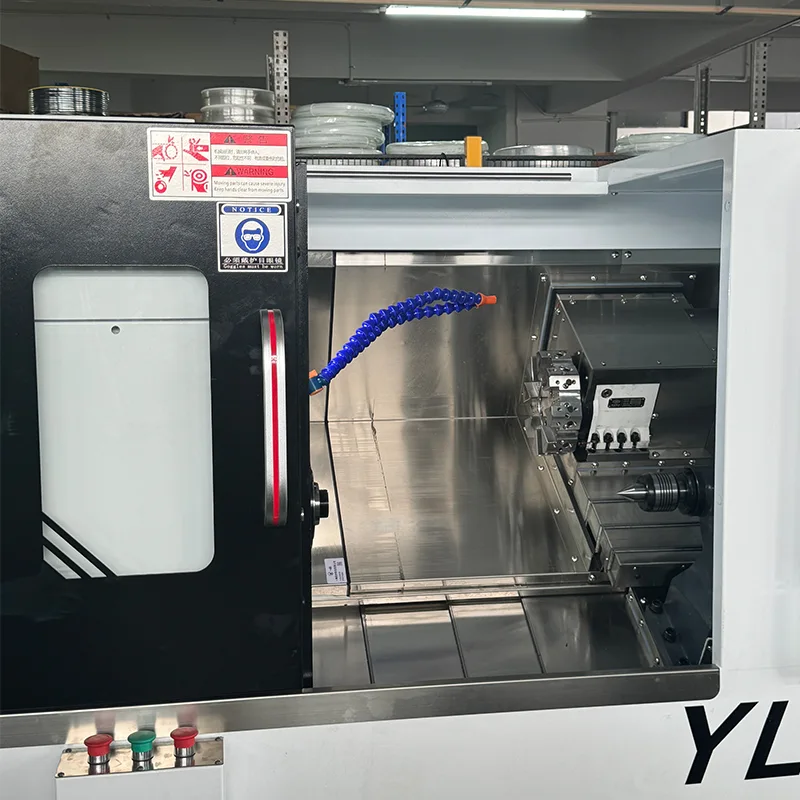

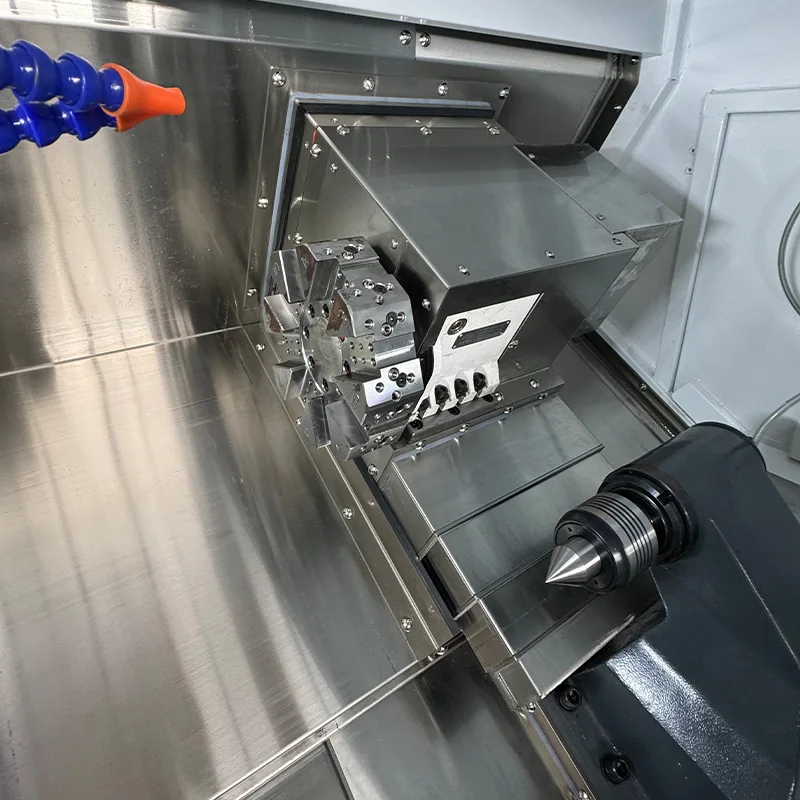

· Dụng cụ: 63 tháp pháo servo để thay dao tự động.

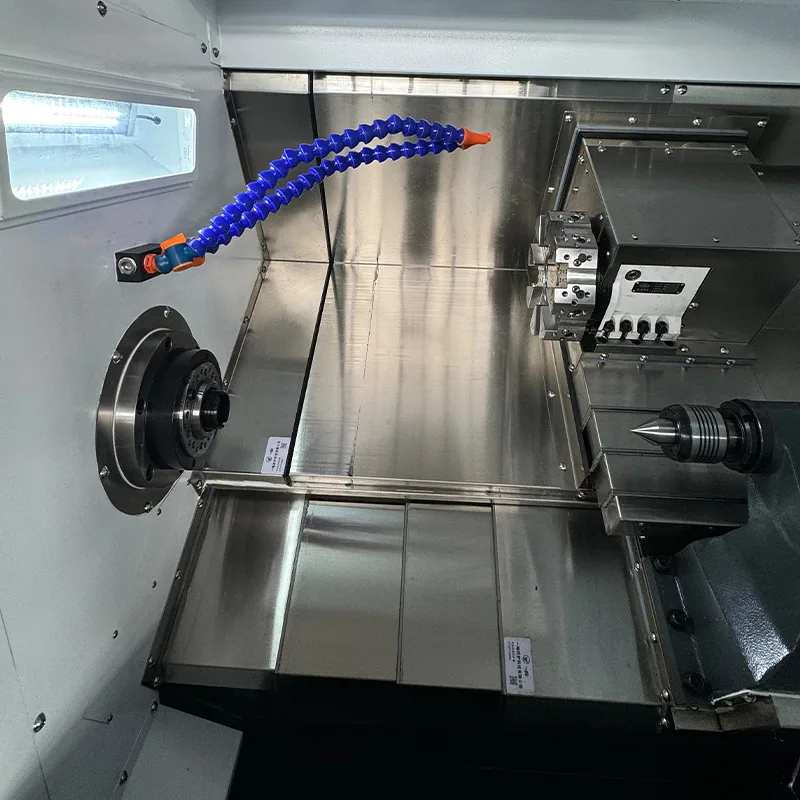

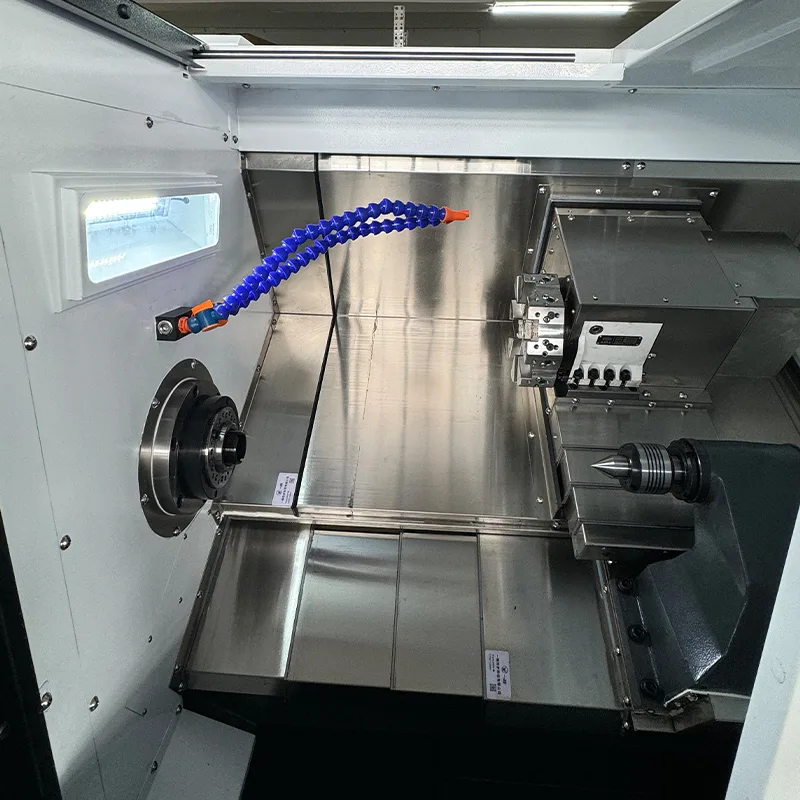

· Đuôi xe: Đuôi xe dẫn hướng tuyến tính với động cơ thủy lực. Hành trình ụ sau 500 mm. Đuôi côn MT4.

· Kết nối động cơ: Động cơ chính truyền động bằng dây đai, động cơ X và Z truyền động trực tiếp.

Thông tin đặt hàng

Chi tiết đặt hàng và định giá sau đây áp dụng cho Máy tiện CNC giường nghiêng với tháp pháo servo và ụ sau.

· Tên sản phẩm: Máy tiện CNC giường nghiêng (Loại tháp pháo)

· Model: YL-45L

· Điều khoản thanh toán: đặt cọc 30%, số dư trước khi giao hàng

· Bảo hành: 1 năm cho linh kiện (không bao gồm hư hỏng do con người gây ra)

· Thuế: Đã bao gồm VAT 13%

· Vận chuyển hàng hóa: Đã bao gồm

Câu hỏi thường gặp

Hệ thống điều khiển của máy tiện CNC giường nghiêng này là gì?

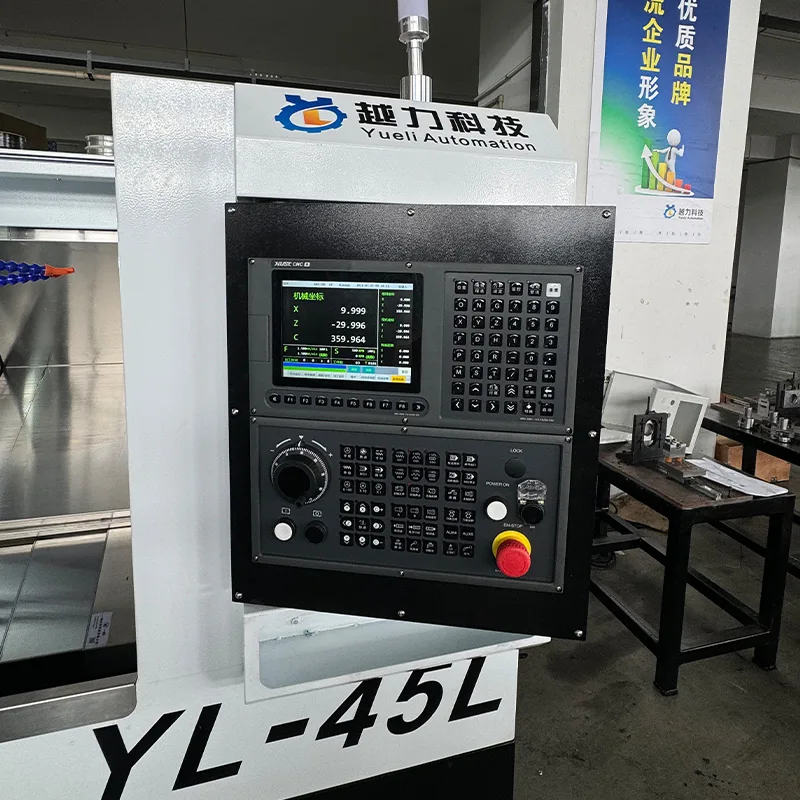

Máy tiện CNC giường nghiêng sử dụng hệ thống CNC FANUC Oi-TF PLUS (5) với động cơ servo FANUC và bộ truyền động cho trục X và Z.

Hành trình trục X và Z của máy này là bao nhiêu?

Hành trình trục X là 200mm và hành trình trục Z là 460mm. Tốc độ trục chính và công suất động cơ trục chính là bao nhiêu?

Phạm vi tốc độ trục chính là 0 đến 5000 vòng/phút và công suất động cơ trục chính là 7,5KW từ Huahong.

Máy này có loại giường và dụng cụ nào?

Máy có bệ nghiêng 30 độ với tháp pháo servo 63 để thay dao tự động.

Các hướng dẫn và thông số kỹ thuật vít bi là gì?

Trục X và Z sử dụng vít bi chính xác 32 mm và thanh dẫn hướng con lăn tuyến tính chính xác 30 mm, cả hai đều từ THK Nhật Bản.

Trọng lượng và kích thước của máy tiện CNC này là bao nhiêu?

Kích thước máy là 1875×1021×1263mm, trọng lượng xấp xỉ 1,8 tấn.

Máy có loại ụ nào?

Máy có ụ sau dẫn hướng tuyến tính với động cơ thủy lực, hành trình ụ sau là 500mm và độ côn của ụ sau là MT4.
