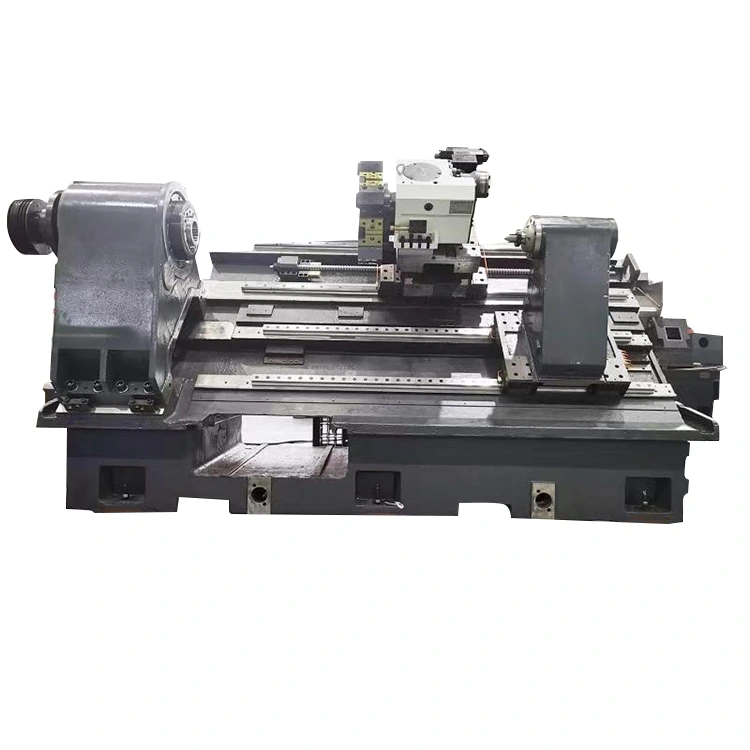

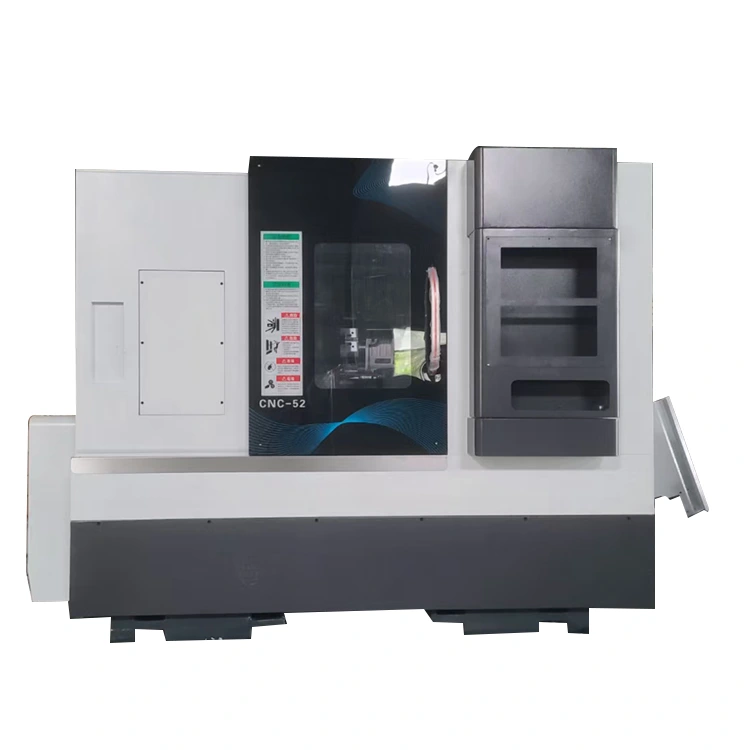

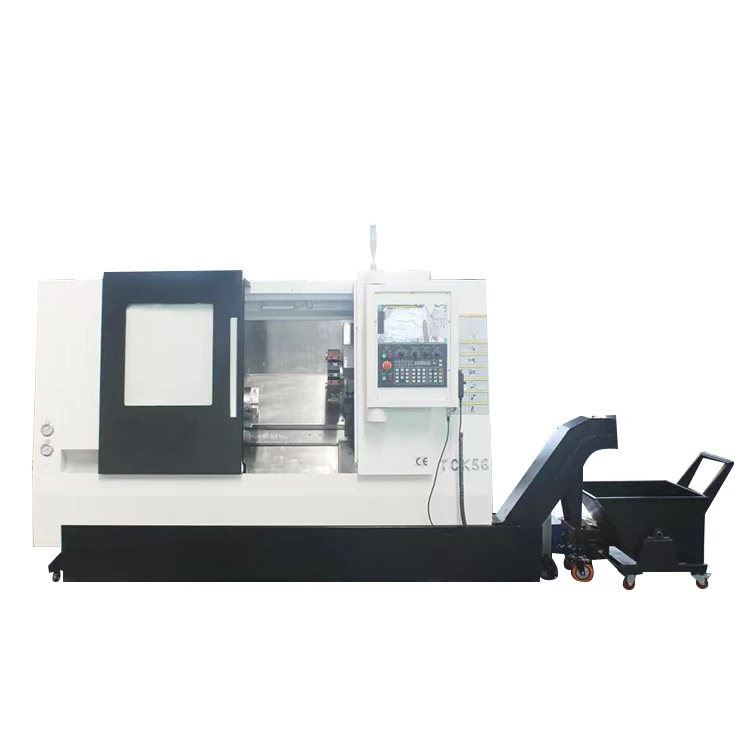

Trung tâm máy tiện CNC có ụ sau

KHÔNG.

Tên

Đơn vị

Thông số kỹ thuật

Nhận xét

1

Kích thước mặt bàn trượt

mm

450*340

2

Hành trình tối đa của trục z

mm

600

3

Hành trình tối đa của trục X

mm

300

4

Đường kính xoay tối đa

mm

650

5

Khoảng cách từ trục chính đến mặt bàn trượt

mm

170

6

Khoảng cách từ tâm trục chính đến mặt đất

mm

1100

7

Chiều dài gia công MAX

mm

475

Lấy tháp điện NF80-170-BMT55-12T làm ví dụ

8

Đường kính quay MAX

mm

500

9

Modle trục chính (đường kính trục chính)

mm

A2-6(200)

10

Tốc độ trục chính

vòng/phút

0-4000

11

Thông số kỹ thuật vít bi X,Z

32*10/40*10

Vít bi THK Nhật Bản loại C3

12

Đường ray dẫn hướng tuyến tính trục X

Con lăn HIWIN Đài Loan clss p,Size 35

4 thanh trượt loại tiêu chuẩn

13

Đường ray dẫn hướng tuyến tính trục Z

Con lăn HIWIN Đài Loan clss p size 35

4 thanh trượt - Thanh trượt có chiều dài mở rộng

14

Phương thức kết nối của động cơ X.Z chính

Đai định thời/Truyền động trực tiếp/Truyền động trực tiếp

15

X.Z. Mặt bích động cơ ụ / Spigot

mm

130/110

16

Kích thước máy

mm

2415*1257*1270

17

Trọng lượng tịnh của máy

KG

3800kg

Với khả năng bảo vệ bên trong và  bên ngoài

18

Phương pháp cài đặt công cụ

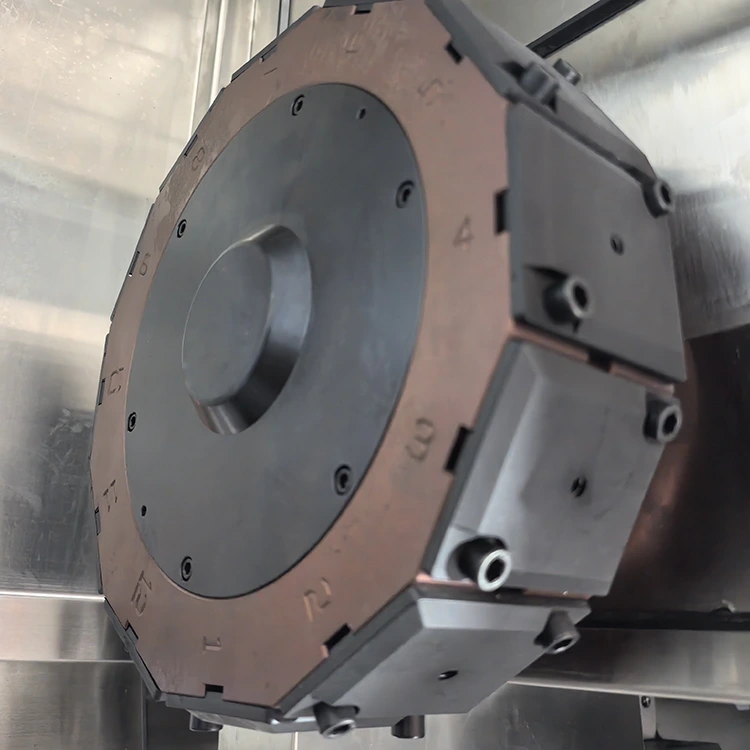

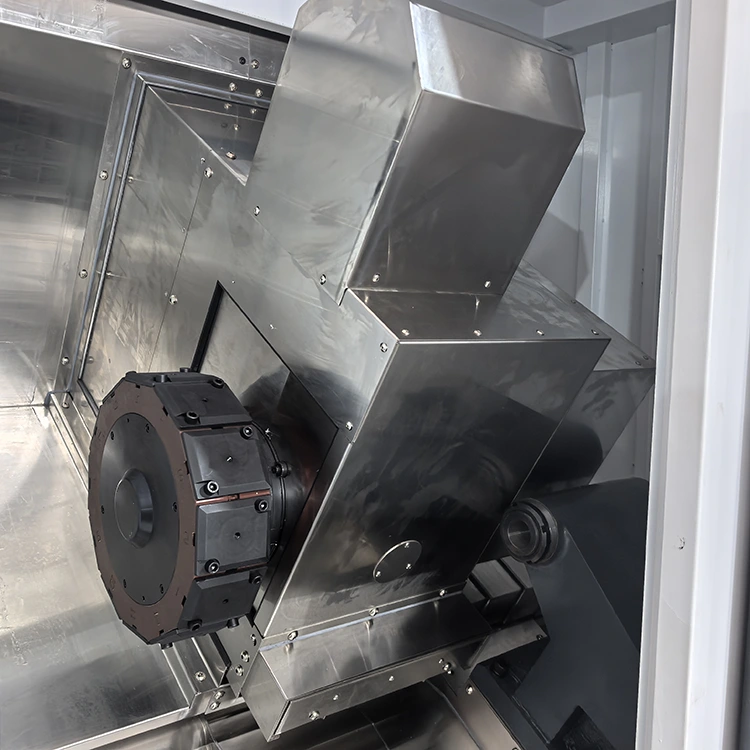

Tháp pháo điện 170-BMT55

19

Loại đế máy và độ nghiêng

Giường nghiêng 30 độ

20

Ụ sau

ụ dẫn hướng tuyến tính

21

Phương pháp tiến ụ

Động cơ đẩy thủy lực và động cơ servo

Trung tâm ụ thủy lực được trang bị tiêu chuẩn

22

Hành trình tối đa của ụ sau

600

23

Chiều dài chiếu tối thiểu của ụ sau

30 mm

24

Mô hình trung tâm ụ ụ

MT5
