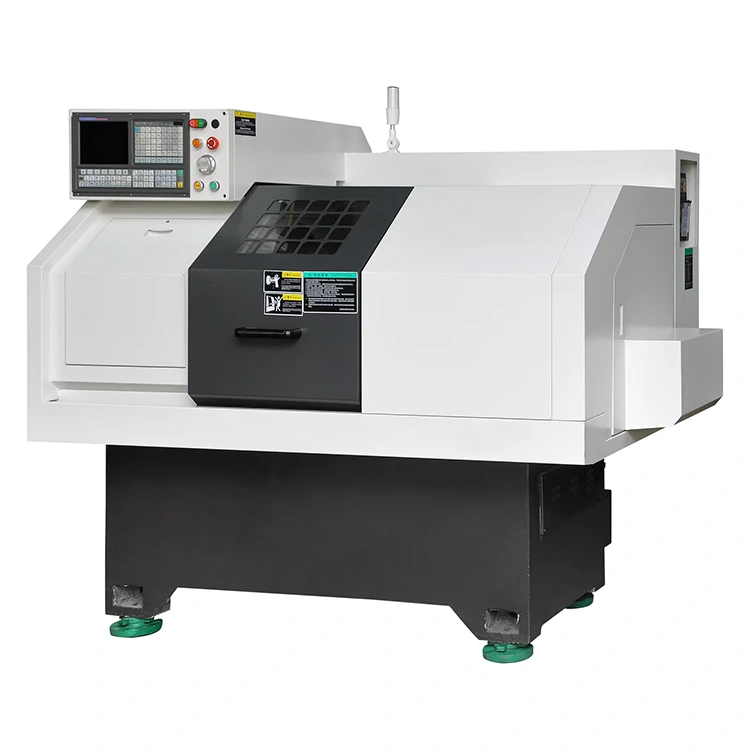

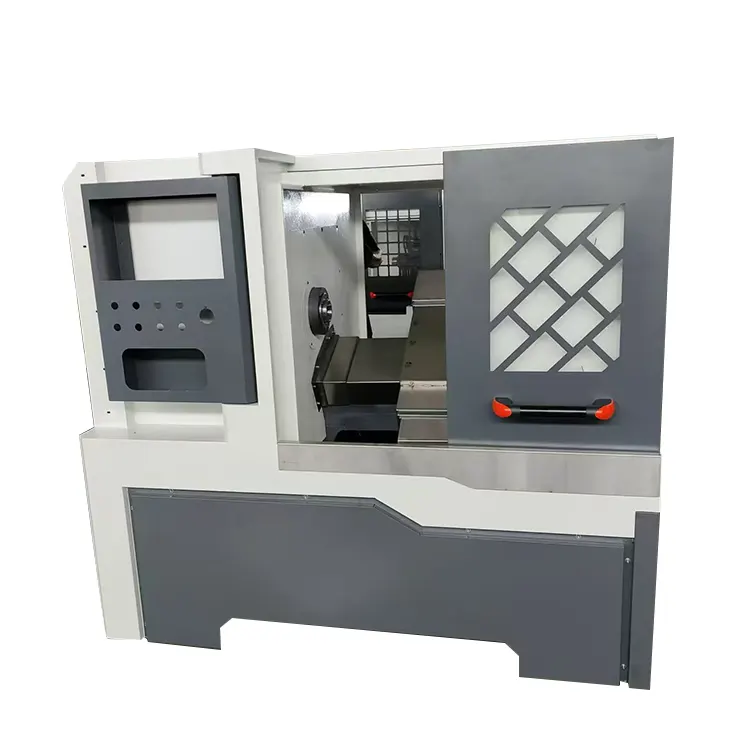

Máy tích hợp giàn

Khách hàng

Reza

Báo giá số

YL2025091101

Liên hệ

Reza

Ngày báo giá

2025-9-11

CC.

Báo giá có hiệu lực

30 ngày

Điện thoại

Thời gian giao hàng

20 ngày sau khi nhận được tiền đặt cọc

Giá

0640 (bao gồm đầu nguồn máy cắt ruồi và tháp pháo công cụ vuông)

RMB42000SET

Sự chi trả

Tiền đặt cọc T/T.30%, thanh toán 70% trước khi giao hàng.

Bảo hành

Một năm.

ảnh

 Tên

 Thông số kỹ thuật

Khả năng xử lý

Đường kính xoay tối đa trên giường (mm)

280

Đường kính xoay tối đa trên bàn trượt (Φ/mm)

f160

Chiều dài quay tối đa（Φ/mm

280

Đường kính quay tối đa（Φ/mm

280

Đường kính lỗ xuyên tối đa đối với phôi thanh（Φ/mm

42

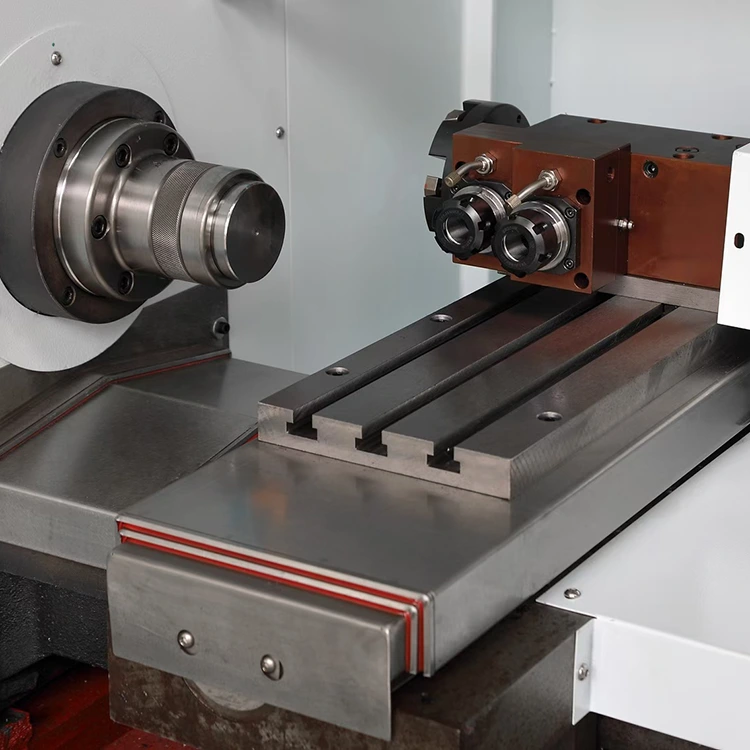

Con quay

Loại mũi trục chính (GB 5900.1)

A2-5

 Độ côn của lỗ lót trục chính

21°

GB21°

Đường kính xuyên lỗ trục chính（Φ/mm

49

 Đường kính xuyên lỗ của thanh kéo trục chính

41.5

Ren thanh kéo trục chính

M48×1.5

Phạm vi tốc độ trục chính (r/min)

0-3000(4000)

Cấu hình tiêu chuẩn: 0-3000 (Tùy chọn: 4000)

 Chế độ chuyển số trục chính

32

Trục chính độc lập: 3 phía trước, 2 phía sau

Công suất động cơ chính (Xếp hạng liên tục) (kW)

4

Công suất động cơ chính (Giá trị tối đa tức thời) (kW)

4

Tốc độ di chuyển nhanh trục X (m/phút)

15

Tốc độ di chuyển nhanh theo trục Z (m/phút)

15

Mô-men xoắn động cơ servo trục X (N·m)

110/6.4

Mô-men xoắn động cơ servo trục Z (N·m)

110/6.4

Hành trình trục X(mm)

640

Hành trình trục Z (mm)

280

Phương thức kết nối động cơ trục X & Z

 Khớp nối trực tiếp

Đường dẫn hướng trục Z

Z-30-640

Vít bi trục Z 30-640 Loại vuông

X-Sau.

X-30-540

Vít bi trục X loại vuông 30-540

 Loại đường dẫn

（30FZS）

Hướng dẫn tuyến tính (30FZS)

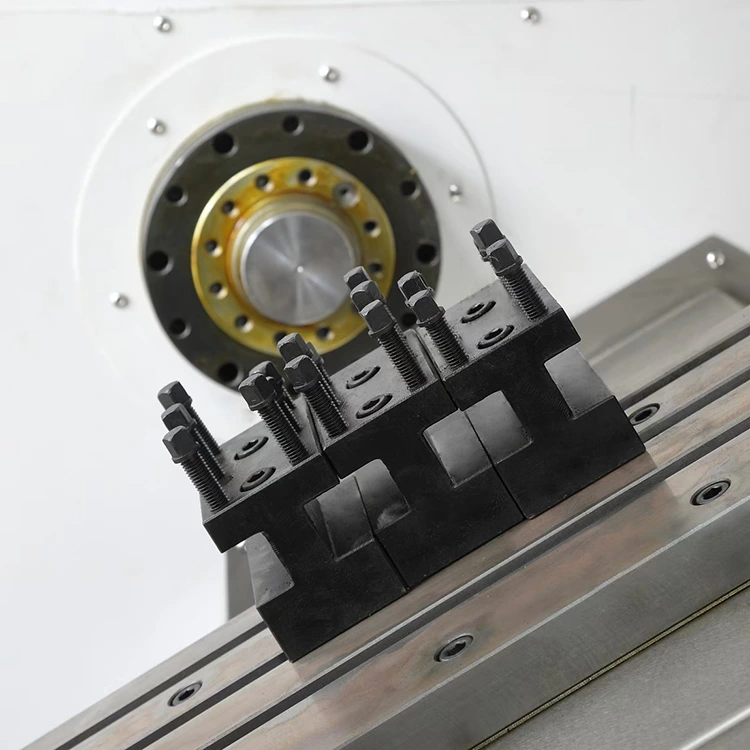

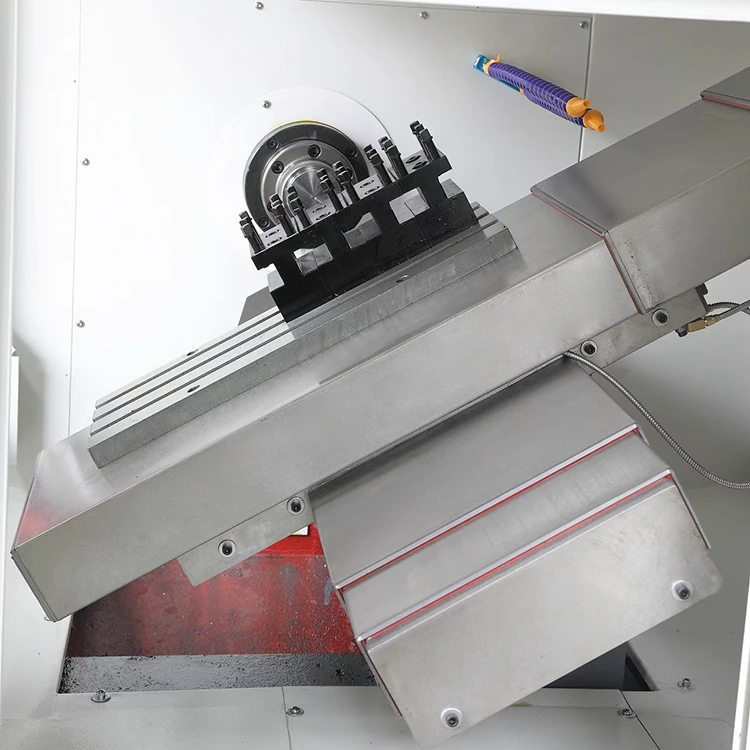

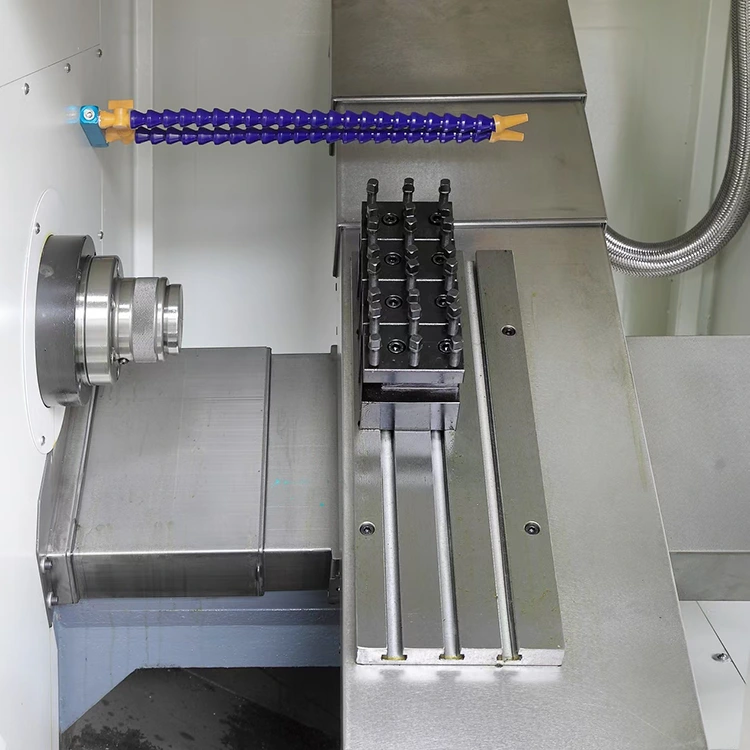

Tháp pháo công cụ

 Loại tháp pháo công cụ

6125

 Số lượng trạm công cụ

(MM)

Kích thước công cụ (mm)

20*20

Bài viết công cụ cố định (20×20)

Giàn

Hành trình tiêu chuẩn trục X

2400mm

Tốc độ tối đa trục X

1,5 mm/giây

Hành trình tiêu chuẩn trục Y

650mm

Tốc độ tối đa trục Y

1m/s

Hành trình tiêu chuẩn trục Z

1000mm

Tốc độ tối đa của trục Z

1,5m/giây

 Chiều cao khay tính từ mặt đất

1100mm

 Kích thước khay

550*350mm

 Số lượng khay

2

2 bức ảnh

 Vật liệu giàn

thép

 Cuối kẹp

，

Kẹp khí nén  xoay khí nén

 Chế độ truyền

Hướng dẫn tuyến tính với giá đỡ đường ray nghiêng

 Điện áp đầu vào

220V

 Áp suất không khí đầu vào

0,5-0,8 năm

Nguồn điện

 Tổng công suất định mức

9KW

 Đánh giá tổng hiện tại

20A

Thông số kỹ thuật

 Trọng lượng máy

900kg

Kích thước máy（L×W×H）

1650×1250×1600mm

khác

 Phương pháp kẹp

Đường kính mâm cặp (tùy chọn)

 Công suất máy bơm nước

380V/90w

Mô hình vít bi (trục X)

2508

Mô hình vít me bi (trục z)

3208

Loại băng tải chip (mua tùy chọn)

Trường  Gia công

 Phụ tùng ô tô xe máy và phụ kiện phần cứng
