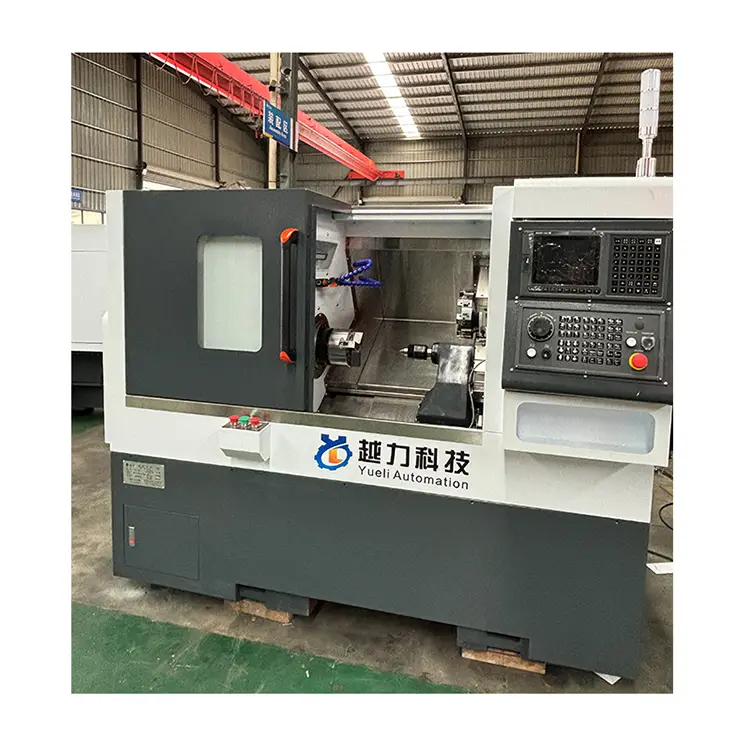

Số seri |
Dự án |
Đơn vị |
Thông số kỹ thuật (kích thước) |
Nhận xét |
1 |
Kích thước của mặt bàn kéo |
mm |
300*260 |
|
2 |
Du lịch trục z |
mm |
460 |
|
3 |
Du lịch trục x |
mm |
200 |
|
4 |
Xoay tối đa |
mm |
450 |
|
5 |
Khoảng cách từ tâm của trục chính đến bề mặt bàn của tấm kéo |
mm |
63 |
|
6 |
Khoảng cách từ mặt đất đến trung tâm của trục chính |
mm |
1050 |
|
7 |
Độ dài xử lý tối đa |
mm |
380 (bao gồm Chuck) |
Lấy tháp pháo Acer LQ63/80-220-8T làm ví dụ |
8 |
Đường kính quay tối đa |
mm |
375 |
|
9 |
Mô hình trục chính (đường kính trục chính) |
mm |
A2-5 (170) |
|
10 |
Tốc độ trục chính |
Vòng / phút |
0-5000 |
|
11 |
Thông số kỹ thuật vít bóng X.Z |
|
32*10/32*10 |
|
12 |
Đặc điểm kỹ thuật của đường ray hướng dẫn x |
|
30 con lăn |
4 thanh trượt bình thường |
13 |
Z Hướng dẫn đặc tả đường sắt |
|
30 con lăn |
4 kéo dài thông thường |
14 |
Phương pháp kết nối của động cơ X.Z chính |
|
Sync Băng / Kết nối trực tiếp / Kết nối trực tiếp |
|
15 |
X.Z FLANGE/STOP |
mm |
130/110 |
|
16 |

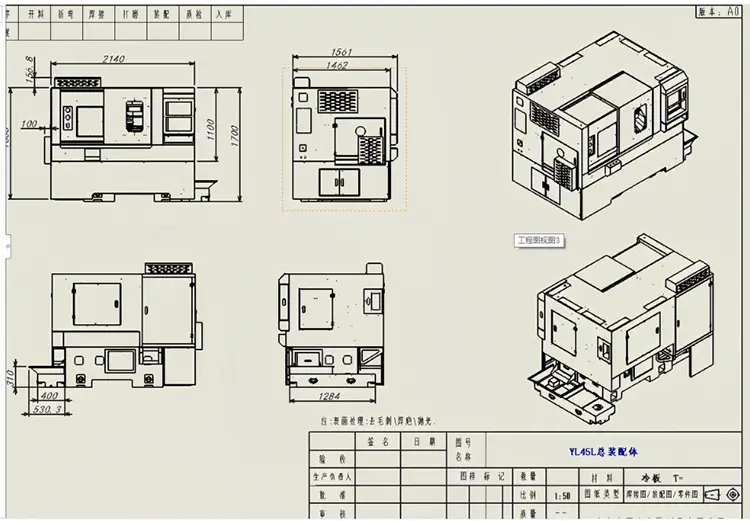

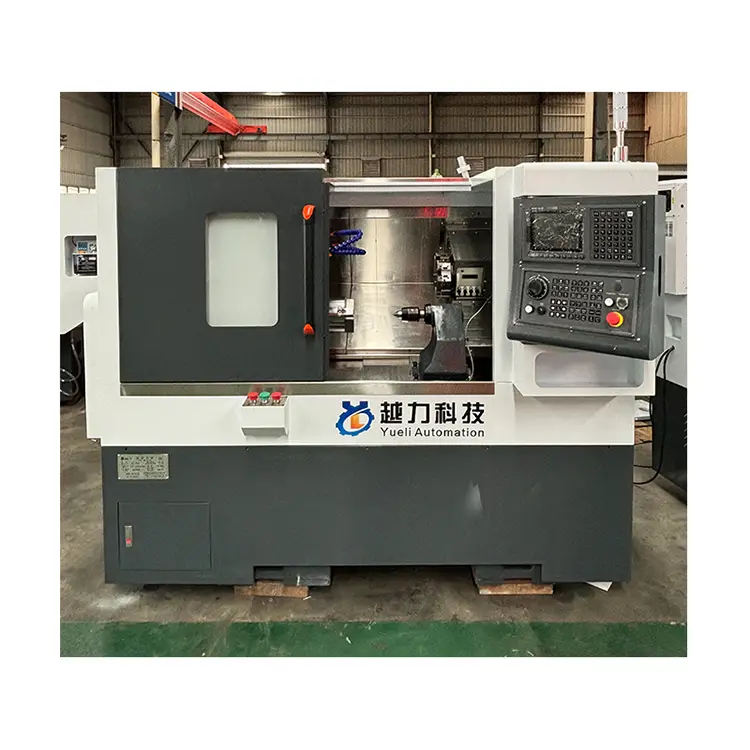

Kích thước máy quang (chiều dài, chiều rộng, chiều cao) |
mm |
1875*1021*1263 |
|
17 |
Cân nặng |
tấn |
Khoảng 1,8t |
Không chứa trục chính của công cụ bìa bên trong và bên ngoài |
18 |
Phương pháp tải dao |
|
63 Tháp pháo servo |
|
19 |

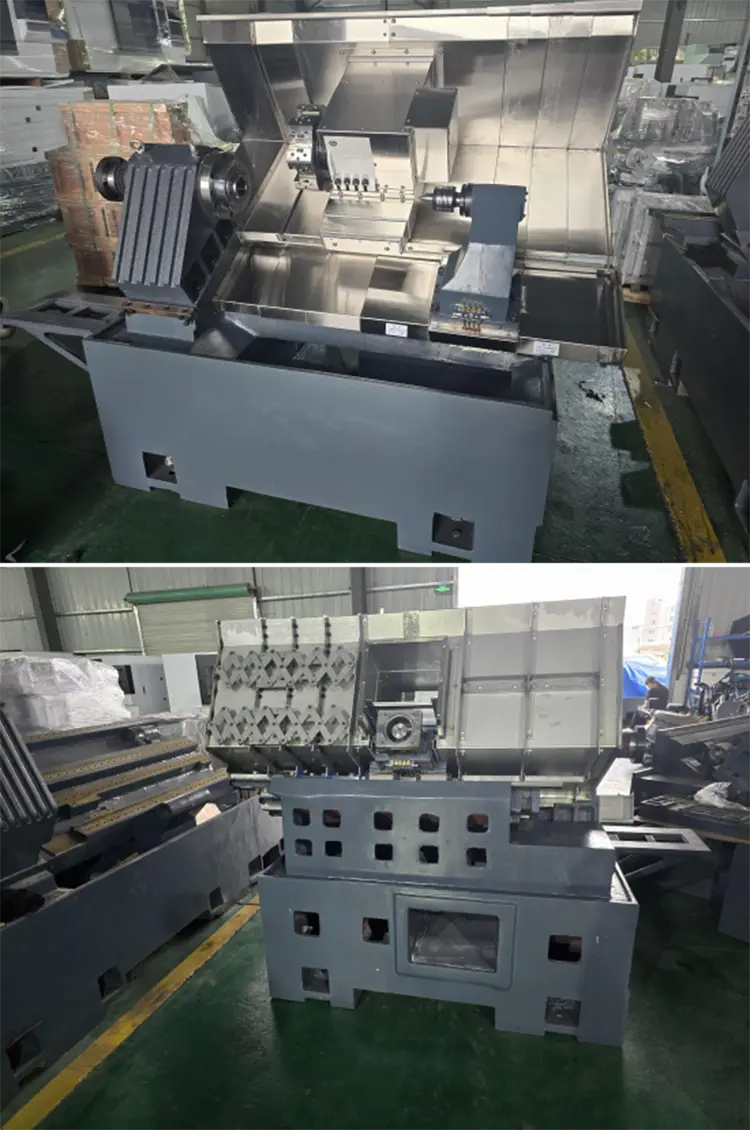

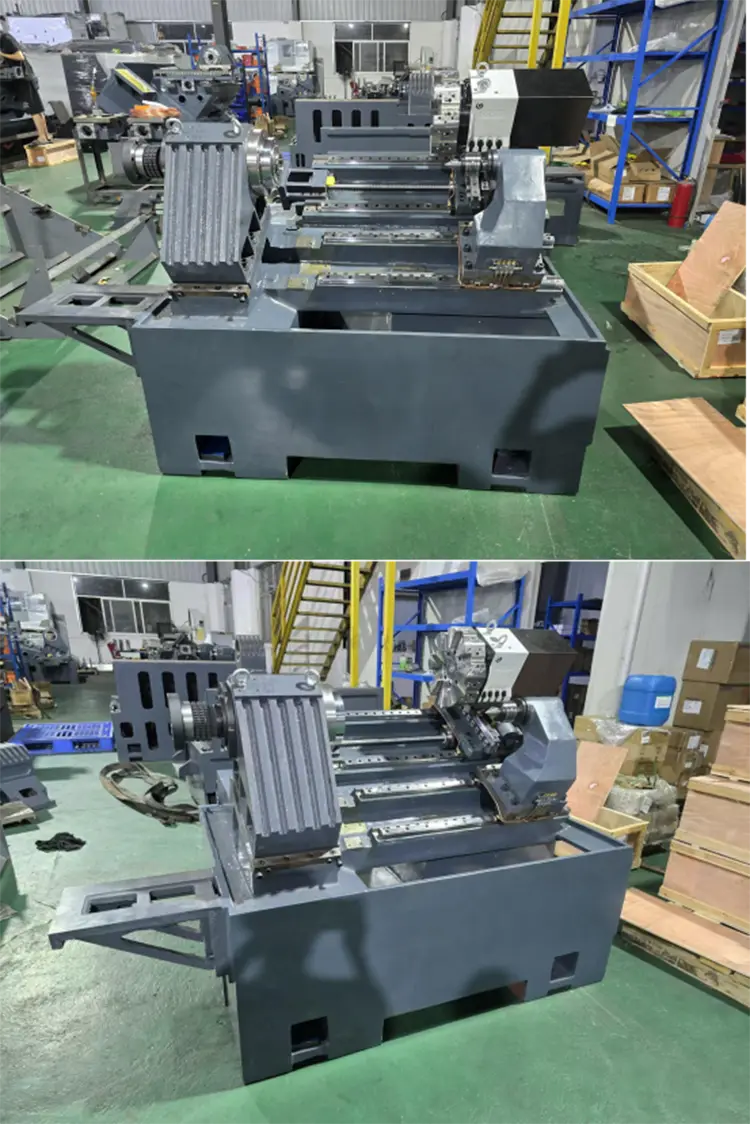

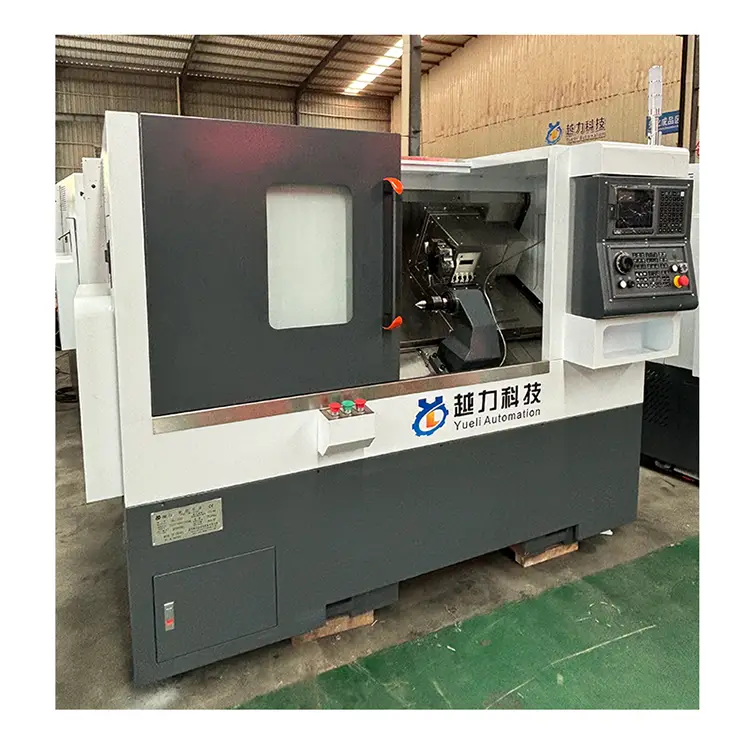

Hình thức và độ dốc của giường |
|
Giường nghiêng ở 30 độ |
|
20 |

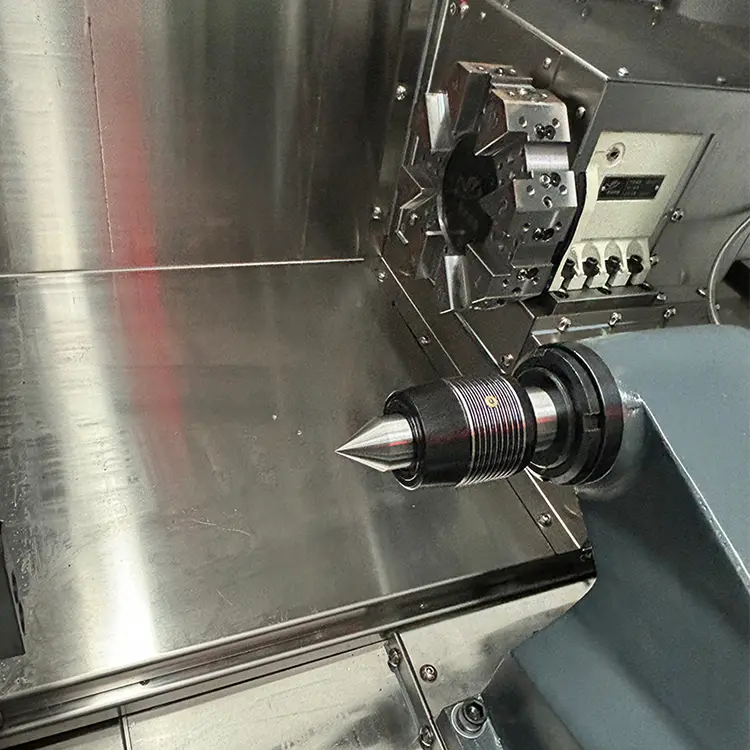

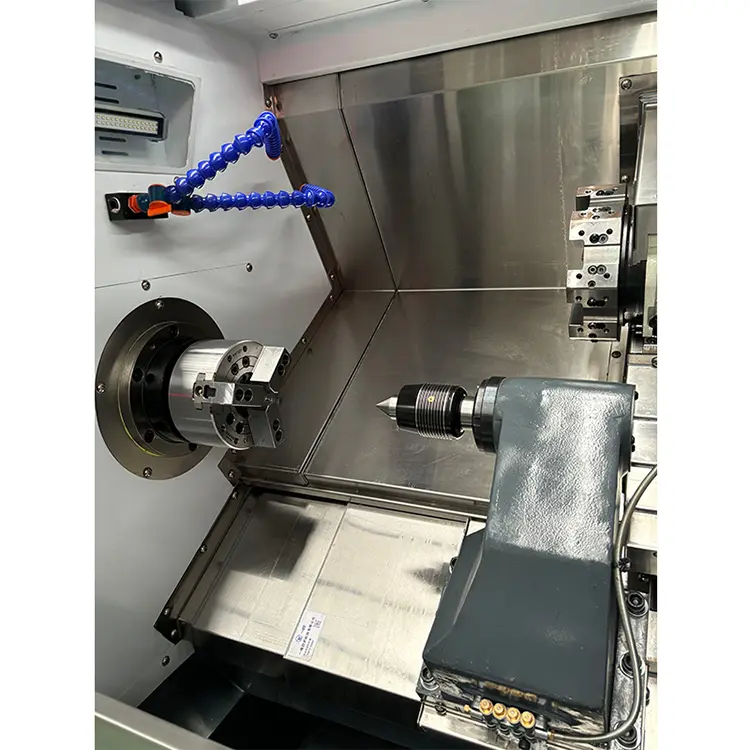

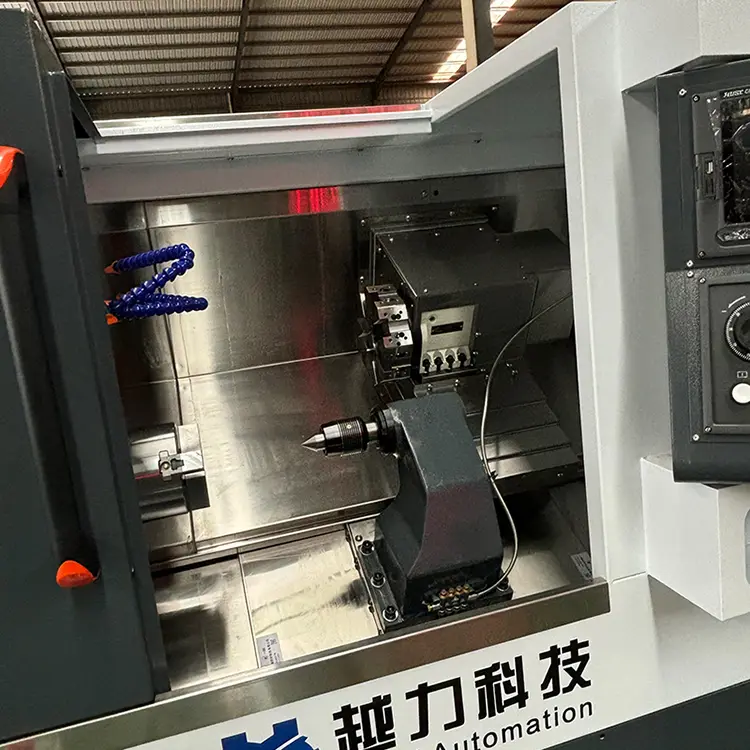

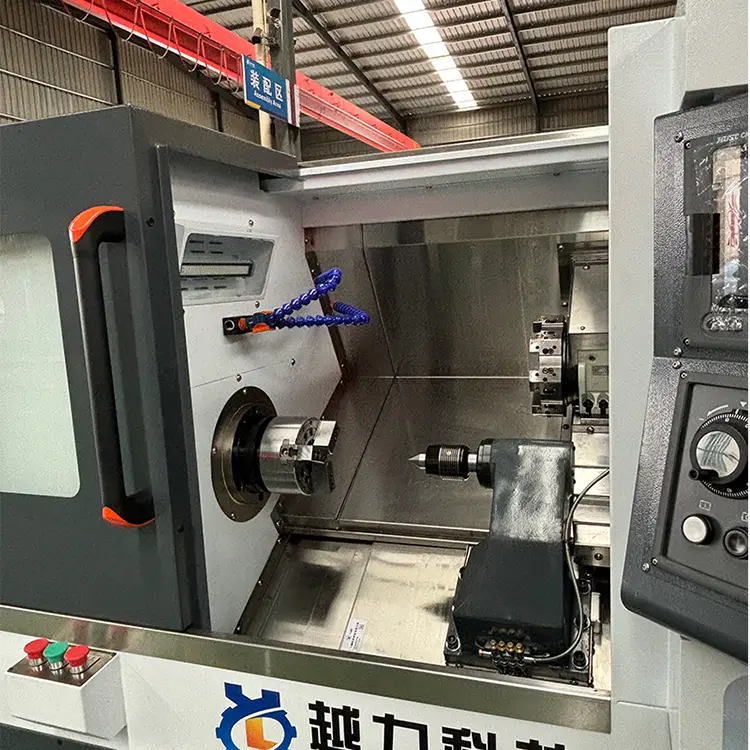

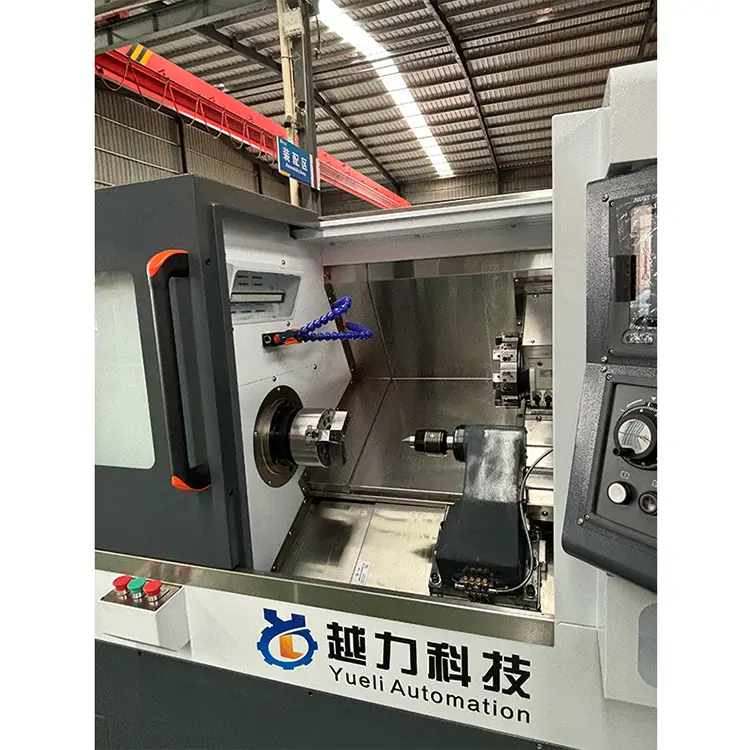

Đuôi |
|
Ghế đuôi dây dây |
|
21 |
Phương pháp đẩy đuôi |
|
thức ăn thủy lực |
|
22 |
Hành trình ghế đuôi |
|
500 |
|
23 |
Mô hình đuôi |
|
Sparrow 4 |
|
Cấu hình mô hình |
|||
Tên của một phần |
Nơi xuất xứ/đặc điểm kỹ thuật |
Tên của một phần |
Nơi xuất xứ/đặc điểm kỹ thuật |
Hệ thống kiểm soát số |
Fanucoi-tfplus (5) |
Động cơ servo trục x và z |
Fanucoi |
32 Vít bóng chính xác |
Nhật Bản Thk |
Động cơ trục chính |
Huarong 7,5kW |
30 đường ray con lăn tuyến tính chính xác |
Nhật Bản Thk |
Xi lanh quay thủy lực |
Đài Loan |
Lắp ráp trục chính chính xác ống |
Vòng bi NSK, Nhật Bản |
làm mát |
750W |
Trạm áp suất thủy lực |
Đài Loan |
Đầu điện |
3 máy trạm 11.4n |
Phụ lục ngẫu nhiên |
|||
Tên của một phần |
Mô hình/đặc điểm kỹ thuật |
Tên của một phần |
Mô hình/đặc điểm kỹ thuật |
Kẹp đàn hồi (cho vật liệu giữ) |
1 (ngẫu nhiên) |
Người giữ công cụ xe hơi, người giữ dụng cụ khoan |
Người giữ công cụ xe hơi 3, hai người giữ công cụ khoan |
Mũi khoan |
ER20A có hai thanh dài |
Khóa Allen |
1 bộ |
