Nó phù hợp để sản xuất hàng loạt đồng, sắt, nhôm, thanh bằng thép không gỉ trong vòng 35mm và sản xuất hàng loạt tự động của các bộ phận rèn và các viên khác trong vòng 50mm. Với một số công nghệ được cấp bằng sáng chế như độ cứng cao và cấu trúc chống thông tin, nó phù hợp để chế biến các sản phẩm với số lượng cắt đơn phương trong phạm vi 2 mm, dung sai chính xác trong phạm vi ± 0,01mm và mức độ kết thúc là 1,6. Được sử dụng rộng rãi trong việc nâng cấp máy tiện CNC đường sắt cứng, máy tiện tự động CAM và máy tiện thủy lực, để đạt được sản xuất tự động để tiết kiệm chi phí lao động và cải thiện chất lượng sản phẩm.
Dự án | Thông số kỹ thuật | Giá trị tối đa |
Thông qua đường kính lỗ | PHI là 35 mm | Phi là 36mm |
Dung sai chính xác | +/- 0,01mm | |
Kết thúc kết thúc | 1.6 ra | |
Số tiền cắt một bên | 2 mm | 3 mm |
Tốc độ trục chính | 3500r/phút | 4000r/phút |
Đường kính kẹp hạt | PHI là 40 mm | Phi 50mm |
Chiều dài gia công | 230mm | |
Đột quỵ trục x | 600mm | |
Đột quỵ trục z | 230mm | |
Tốc độ thay đổi nhanh | 20m/phút | 30m/phút |
Đường kính vòng | PHI 350 mm | |
Trung tâm của phần còn lại công cụ cao | 40mm | |
Kết thúc chiều dài với Butress | 120mm | |
Thông số kỹ thuật dao vuông | 16mm | |
SPECI cơ học | giảm dần | |
Thông số kỹ thuật | Tham số | Thương hiệu |

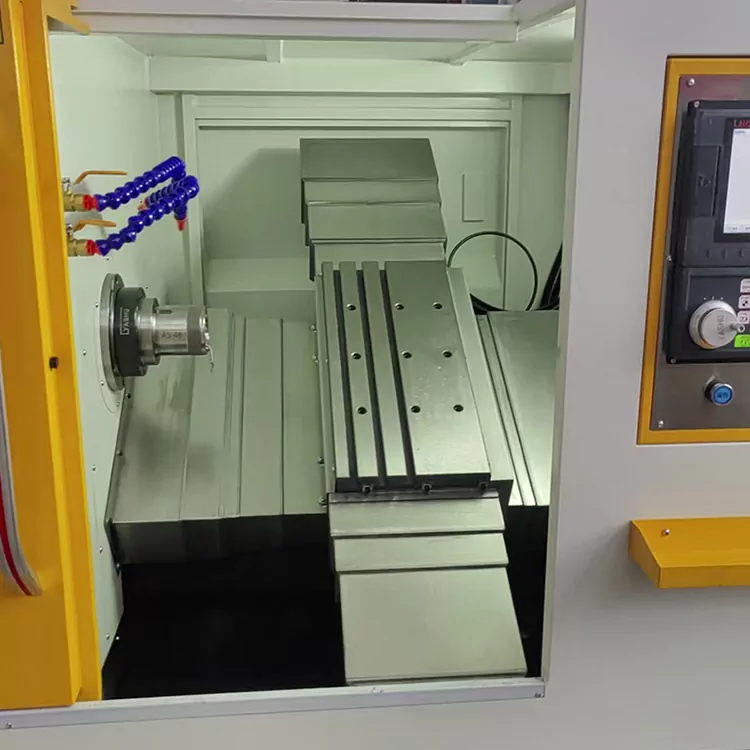

Biểu mẫu giường | 30 ° giường nghiêng | |
Hình thức cắt | Dao hàng | |
Hình thức hướng dẫn | Hướng dẫn tuyến tính 25 | Đài Loan |
Thanh vít | 25 bóng nghiền Lớp chính xác |
Đài Loan |
Đơn vị trục chính | Trục chính đơn vị vòng bi được ghép đôi tốc độ tự làm | Hai trục (mang) |
Hình dạng mũi trục chính | A2-4 | |
Hình thức cơ sở | Đế chế bằng sáng chế chống thông tin nặng nề | Tự suy nghĩ |
Chiều cao trung tâm của Ground to Spindle | 1080mm |
