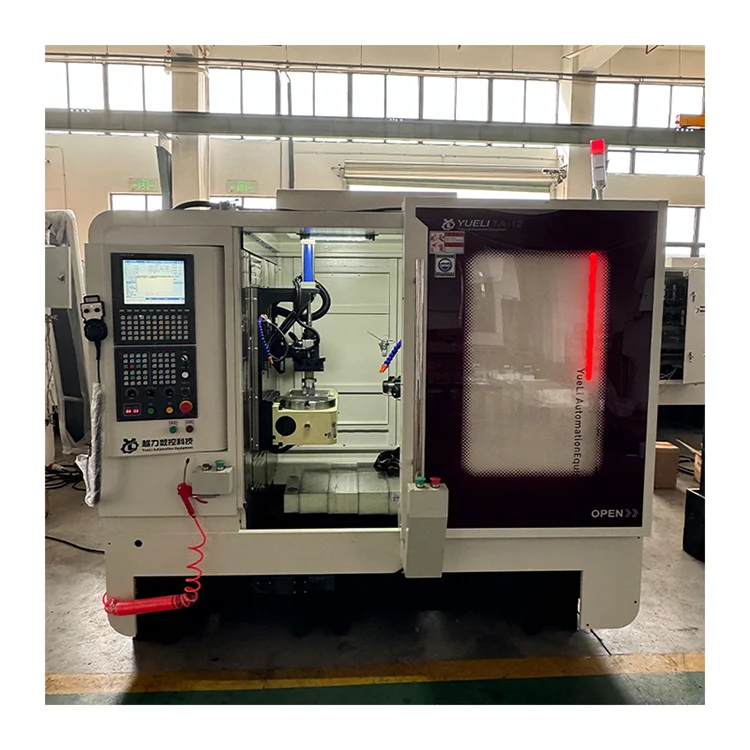

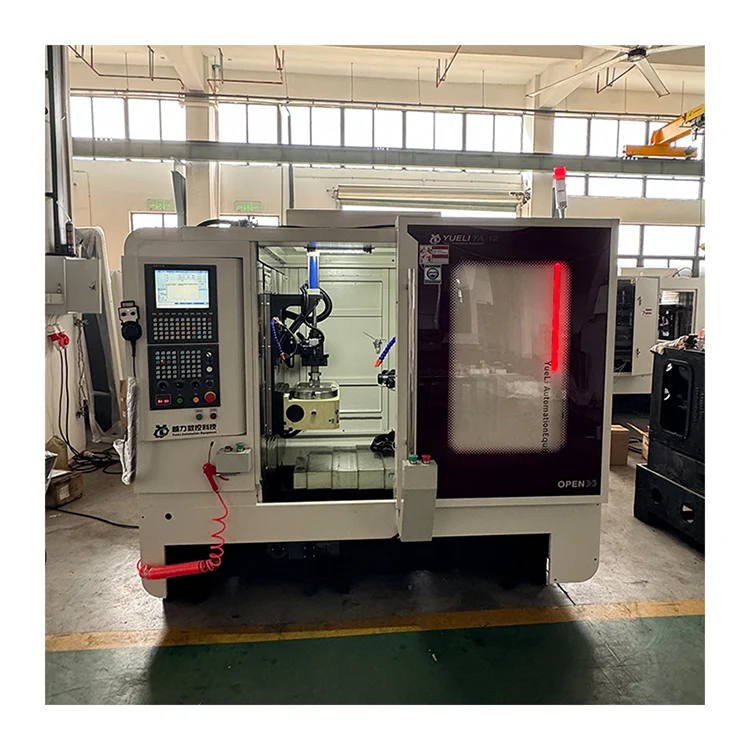

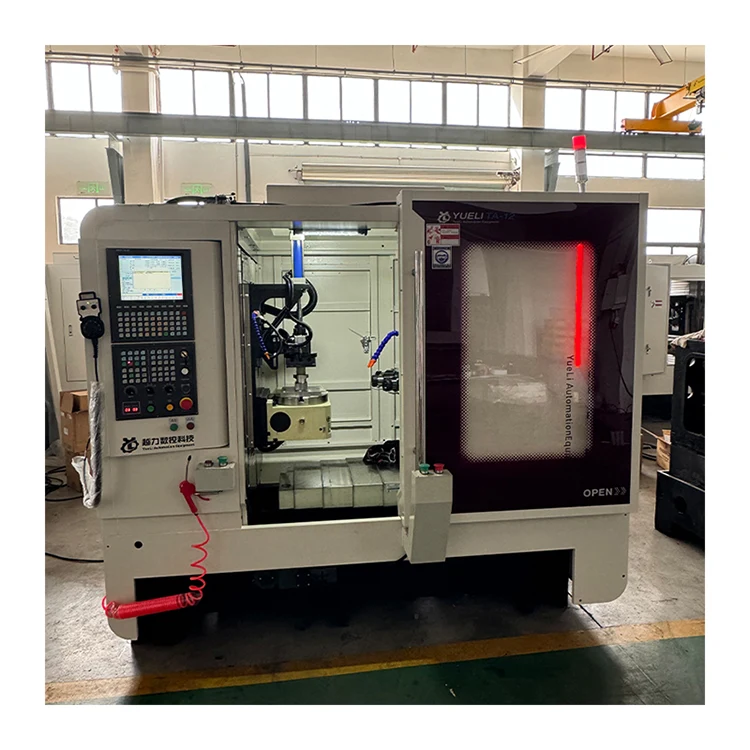

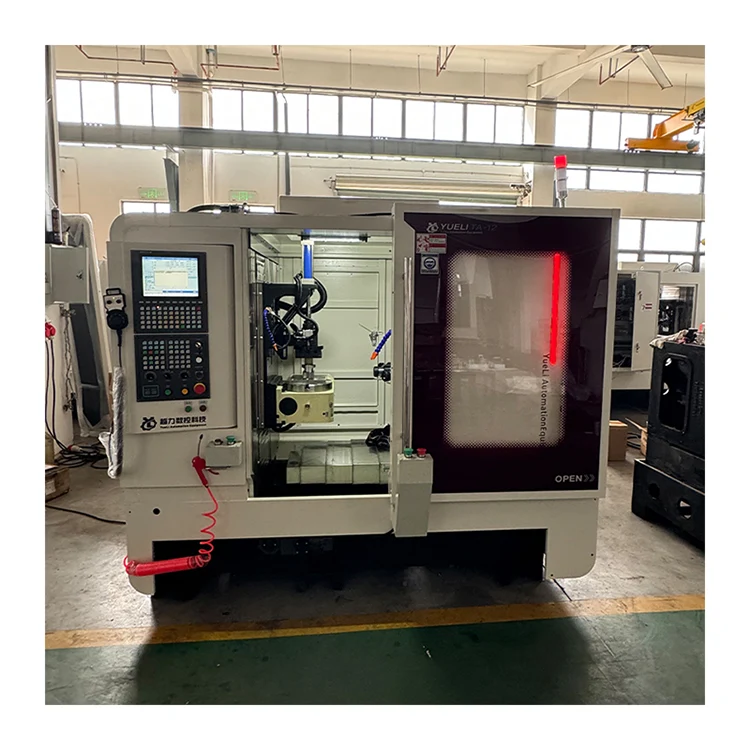

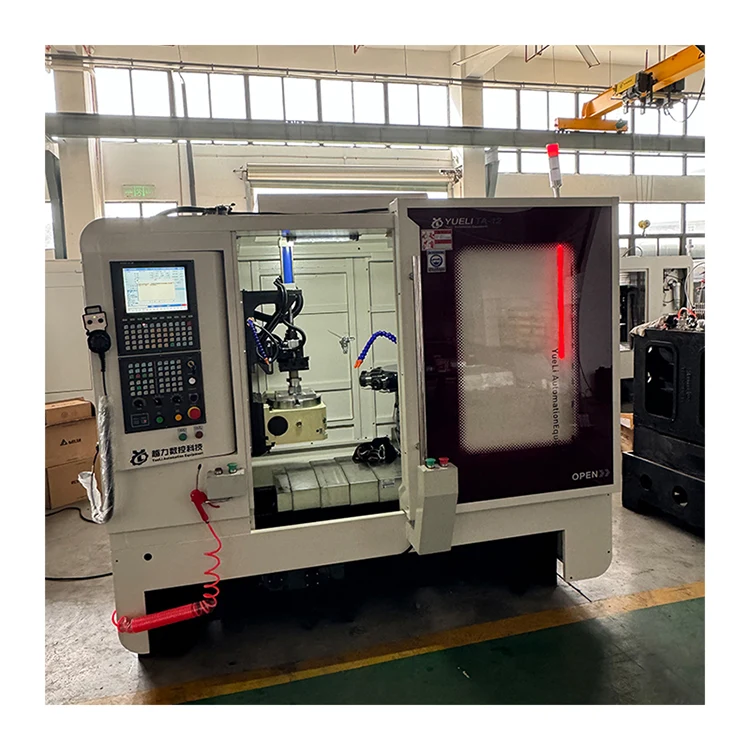

Máy Tháp pháo CNC 12 trục nằm ngang

Máy tháp pháo CNC 12 trục nằm ngang (model nội bộ TA-12) do Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli sản xuất. Máy này phù hợp để sản xuất và gia công các lô có khối lượng lớn và trung bình. Máy có vẻ ngoài mượt mà và hào phóng, thao tác đơn giản và trực quan, điều chỉnh thuận tiện. Với điều khiển CNC, nó mang lại khả năng tự động hóa cao hơn, độ tin cậy tốt và giảm cường độ lao động, cho phép một người vận hành và quản lý nhiều máy. Sản phẩm này là một thiết bị xử lý chống ô nhiễm hiệu quả cao lý tưởng.

Giới thiệu sản phẩm

Máy tháp pháo CNC 12 trục nằm ngang phù hợp để sản xuất và gia công các lô có khối lượng lớn và trung bình. Bề ngoài của máy mượt mà và hào phóng, thao tác đơn giản và trực quan, điều chỉnh thuận tiện. Điều khiển CNC được áp dụng, mức độ tự động hóa cao hơn, độ tin cậy tốt, cường độ lao động của người vận hành giảm, có thể thực hiện được việc vận hành và quản lý của một người và nhiều máy.

Thông số cấu hình kỹ thuật

Các thành phần và thông số kỹ thuật sau đây áp dụng cho Máy tháp pháo CNC 12 trục nằm ngang.

Thông số kỹ thuật chính

Các thông số kỹ thuật sau đây áp dụng cho Máy tháp pháo CNC 12 trục nằm ngang.

Cấu trúc và hiệu suất máy

Máy tháp pháo CNC 12 trục nằm ngang có các đặc điểm cấu trúc và hiệu suất sau.

· Trung tâm gia công đơn giản. Điều khiển chương trình sử dụng hệ thống điều khiển Hust của Đài Loan với chức năng phát hiện để tránh hư hỏng vòi hoặc dụng cụ do hỏng van điện từ hoặc xi lanh. Đối thoại thân thiện với con người và máy móc để vận hành dễ dàng.

· Thích hợp cho việc xử lý các bộ phận hàng loạt lớn và vừa. Việc kẹp một lần đã hoàn tất. Hiệu quả cao và độ chính xác tốt.

· Cơ chế tarô không cần thay thế bộ dẫn động vít me. Cao độ là tiêu chuẩn. Động cơ servo chính CTB Bắc Kinh với bộ chuyển đổi tần số riêng giúp cải thiện độ nhám bề mặt ren và đảm bảo độ chính xác.

· Nghiên cứu và phát triển độc lập các bộ phận đầu nguồn. Mài chính xác. Chống mài mòn tốt. Tuổi thọ sử dụng lâu dài.

· Hệ thống CNC Hust cho phép thiết lập tốc độ cấp liệu theo nhu cầu. Sau thời gian dài sử dụng, vít me bị mòn, hệ thống có chức năng bù dao.

· Mỗi bề mặt trượt có động cơ sử dụng thiết bị bôi trơn tự động tập trung để đảm bảo tuổi thọ sử dụng của máy công cụ.

· Chuyển động của bàn trượt được dẫn động bởi mô tơ servo. Nhiều tọa độ có thể được thiết lập bằng kỹ thuật số. Độ chính xác định vị cao. Độ rung thấp. Phản hồi nhanh.

· Trong quá trình xử lý, trạng thái phôi được hiển thị trên màn hình cảm ứng. Chức năng cảnh báo lỗi.

· Bảo vệ hoàn toàn khép kín đảm bảo an toàn cá nhân và cải thiện môi trường xử lý.

Thành phần cấu trúc chính

Máy tháp pháo CNC 12 trục nằm ngang bao gồm các bộ phận cấu trúc chính sau.

· Cột: 1 bộ

· Trục thứ 4: 1 bộ

· Đế: 1 bộ

· Hệ thống điện tử: 1 bộ

· Cềm thủy lực: 1 bộ

· Hệ thống loại bỏ chip: 1 bộ

Hệ thống điện

Máy tháp pháo CNC 12 trục nằm ngang sử dụng các bộ phận điện sau.

· Van điện từ: AirTAC Đài Loan. Ổn định tốt. Áp suất không khí không thể thấp hơn 0,5MPa.

· Công tắc tơ AC: Schneider. Ổn định tốt.

· Rơle: Omron. Ổn định tốt.

Hệ thống bôi trơn

Mỗi đầu nguồn của Máy tháp pháo CNC 12 trục nằm ngang được bôi trơn bằng bơ, dễ sử dụng và vận hành, đảm bảo tuổi thọ của bề mặt bôi trơn.

Phụ kiện và tài liệu tiêu chuẩn

Máy tháp pháo CNC 12 trục nằm ngang đi kèm với các phụ kiện và tài liệu sau.

· Hộp dụng cụ đi kèm: Cờ lê hai đầu 17-19, Cờ lê lục giác 1.5-10 (1 bộ).

· Tài liệu ngẫu nhiên: Thông số kỹ thuật hệ thống, hướng dẫn vận hành, hướng dẫn trình điều khiển (mỗi tài liệu 1 bản).

Câu hỏi thường gặp

Giao diện trục chính và khả năng khoan tối đa là gì?

Giao diện trục chính là ER40. Đường kính khoan tối đa là 60mm đối với lỗ xuyên qua đồng và đường kính khai thác tối đa là M50×3mm đối với đồng.

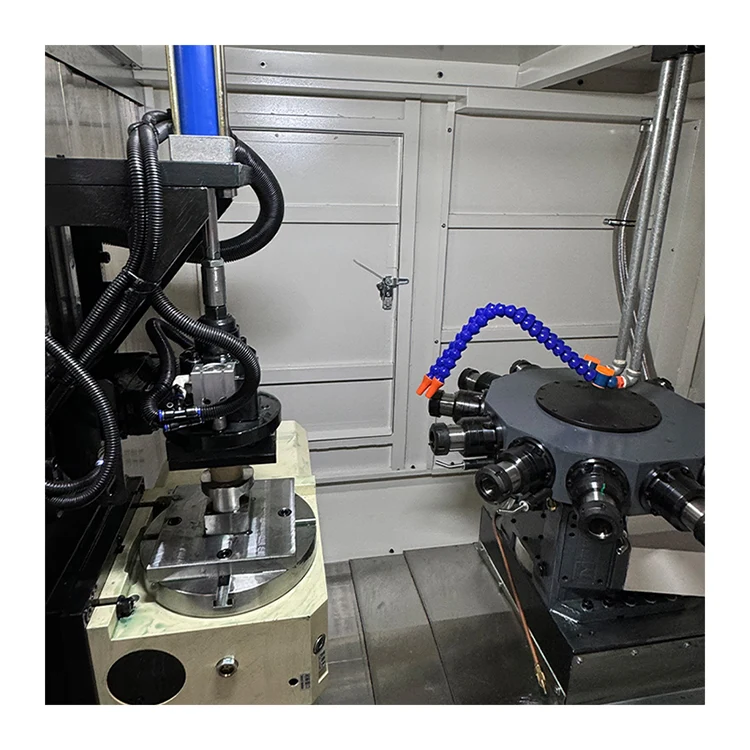

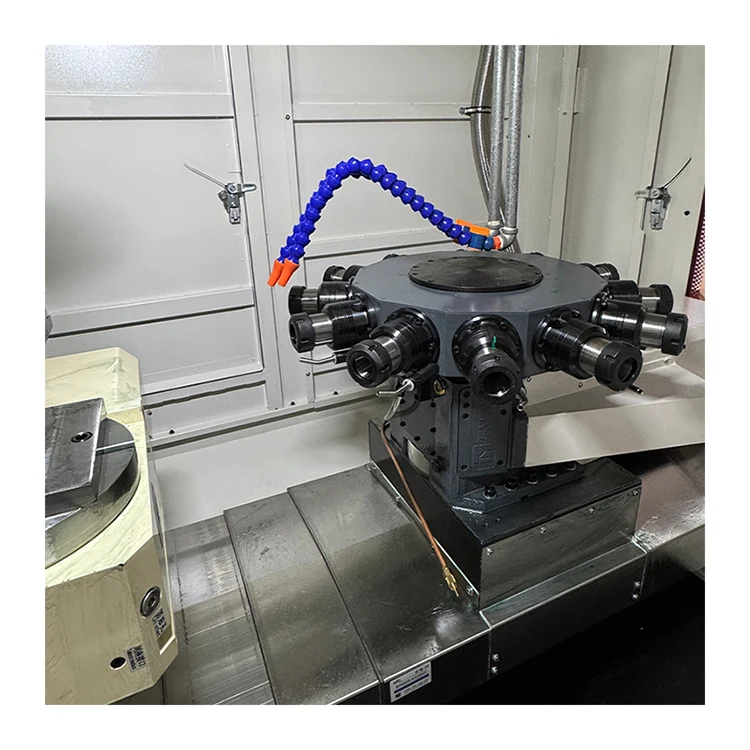

Tháp pháo có bao nhiêu trục quay?

Tháp pháo quay có 12 trục quay. Thời gian thay dao là 0,8 giây/180 độ.

Hành trình của trục X, Y và Z là gì?

Hành trình trục X là 350mm, hành trình trục Y là 400mm và hành trình trục Z là 300mm. Tốc độ di chuyển tối đa cho tất cả các trục là 30 m/phút.

Hệ thống CNC và công suất động cơ trục chính là gì?

Máy sử dụng hệ thống CNC Hust của Đài Loan với công suất động cơ trục chính servo từ 5,5KW đến 7,5KW (tùy chọn).

Trọng lượng và kích thước của máy là bao nhiêu?

Kích thước máy là 2200×1765×1922mm với vỏ kim loại tấm và trọng lượng tịnh là 3500kg.

Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli – Nan'an, Phúc Kiến, Trung Quốc – Thành lập năm 2013
