Hướng dẫn tuyến tính Trung tâm khoan khai thác loại mở

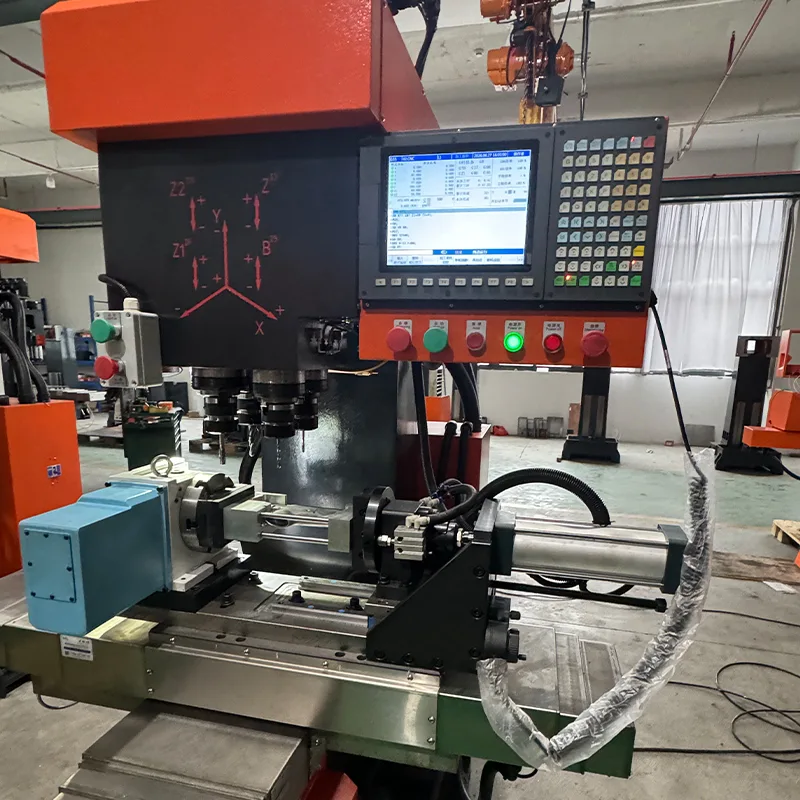

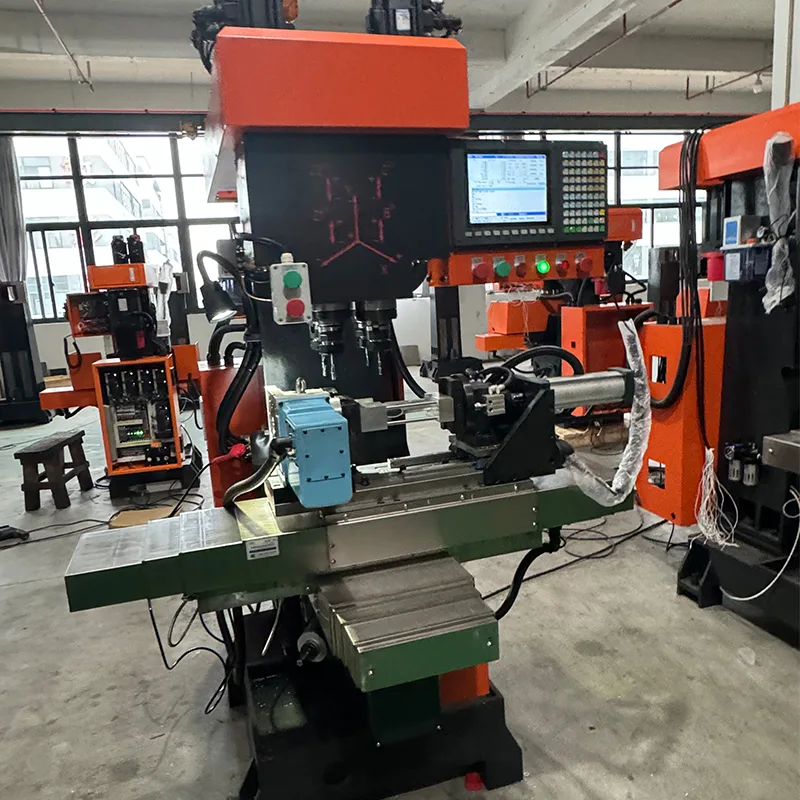

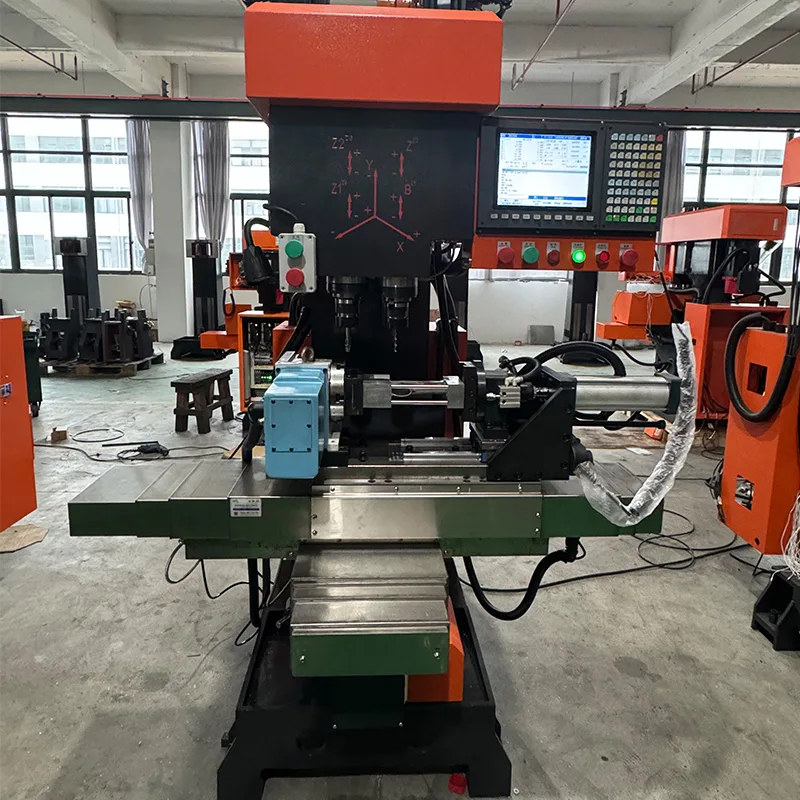

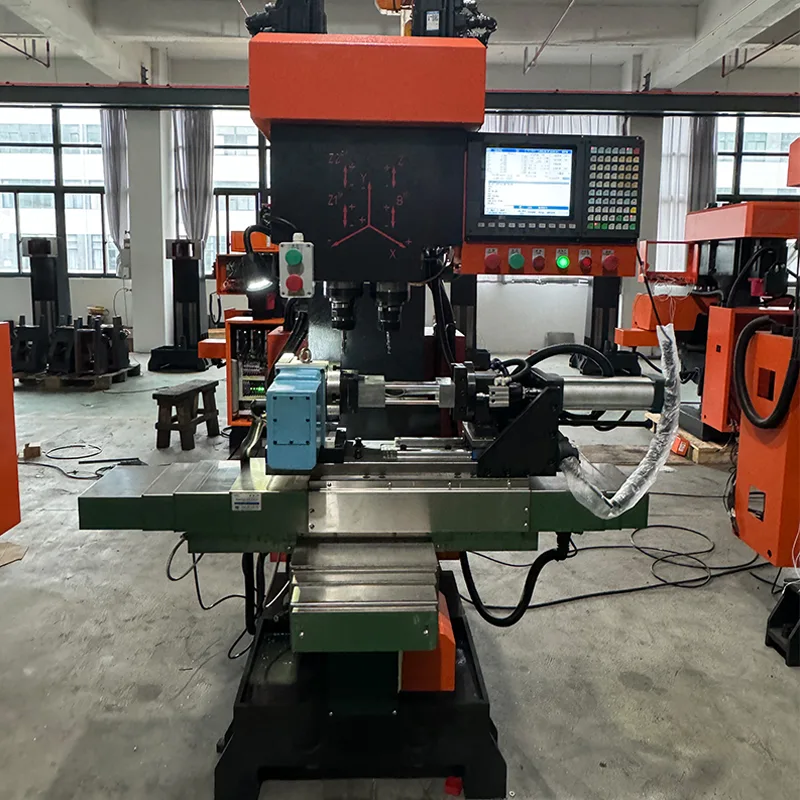

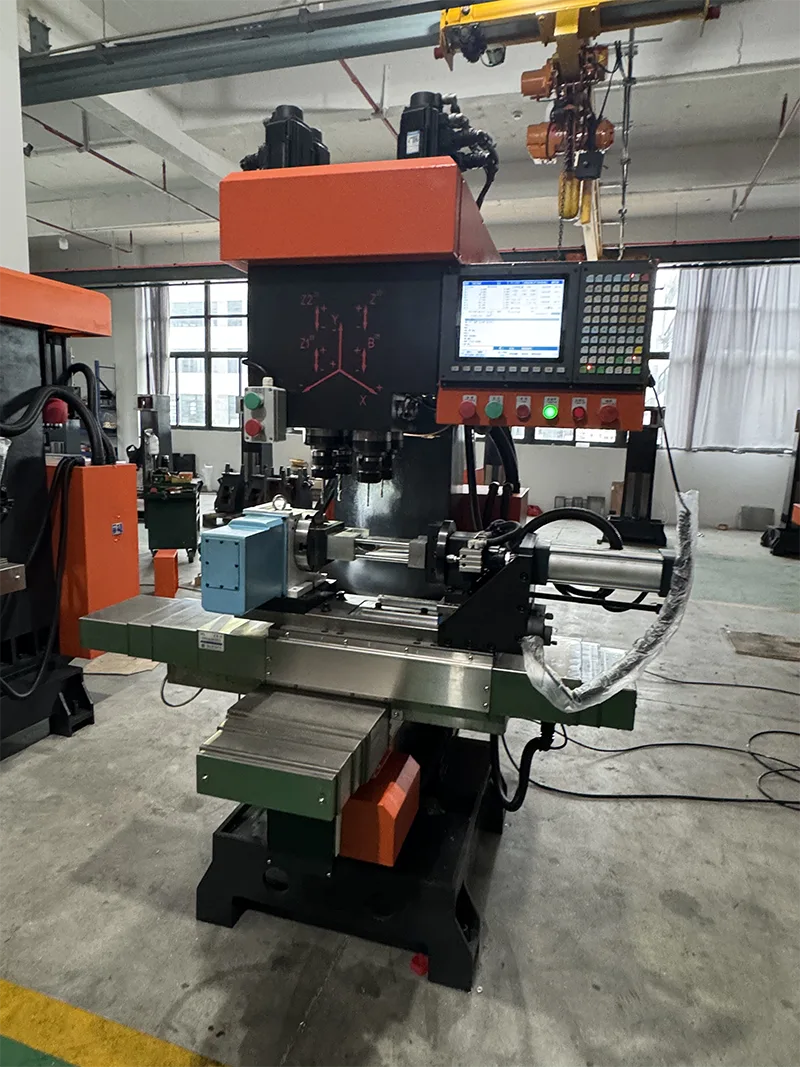

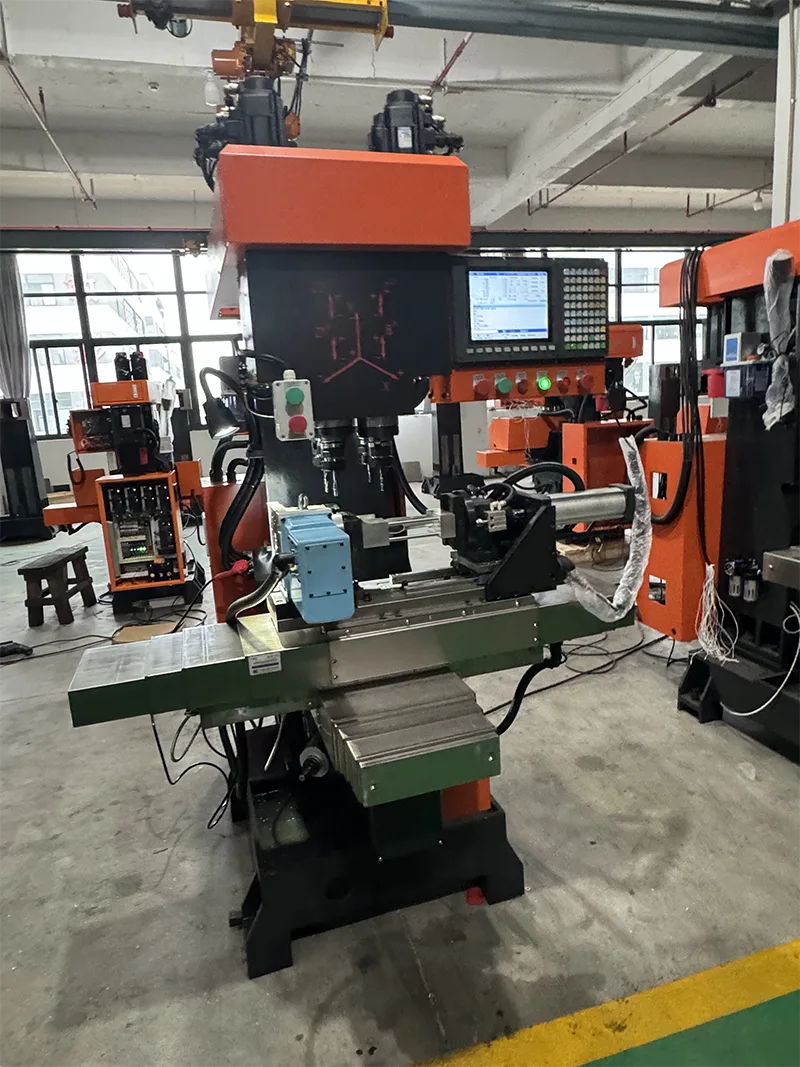

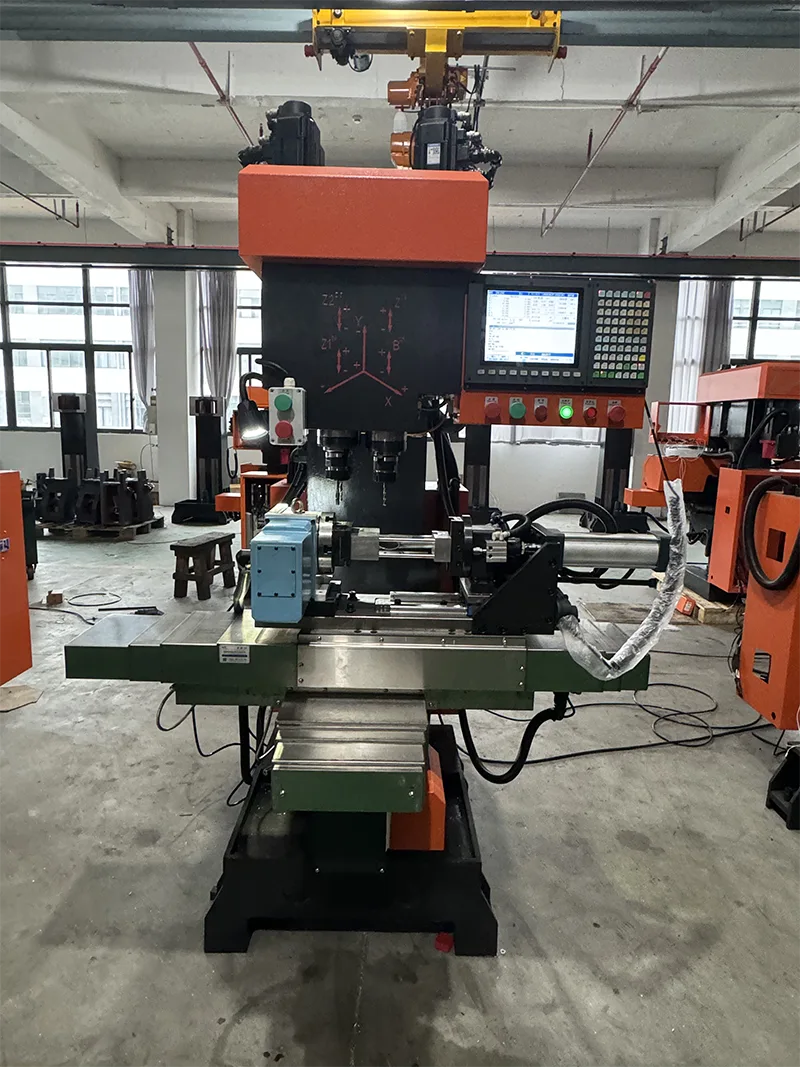

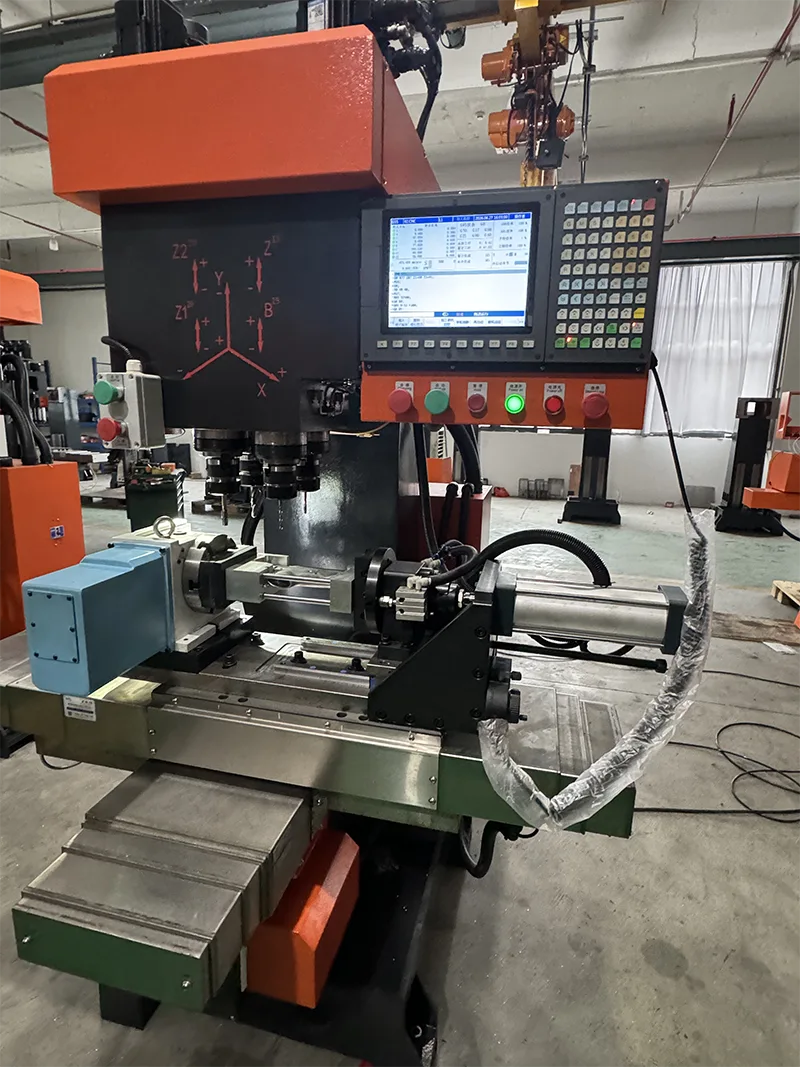

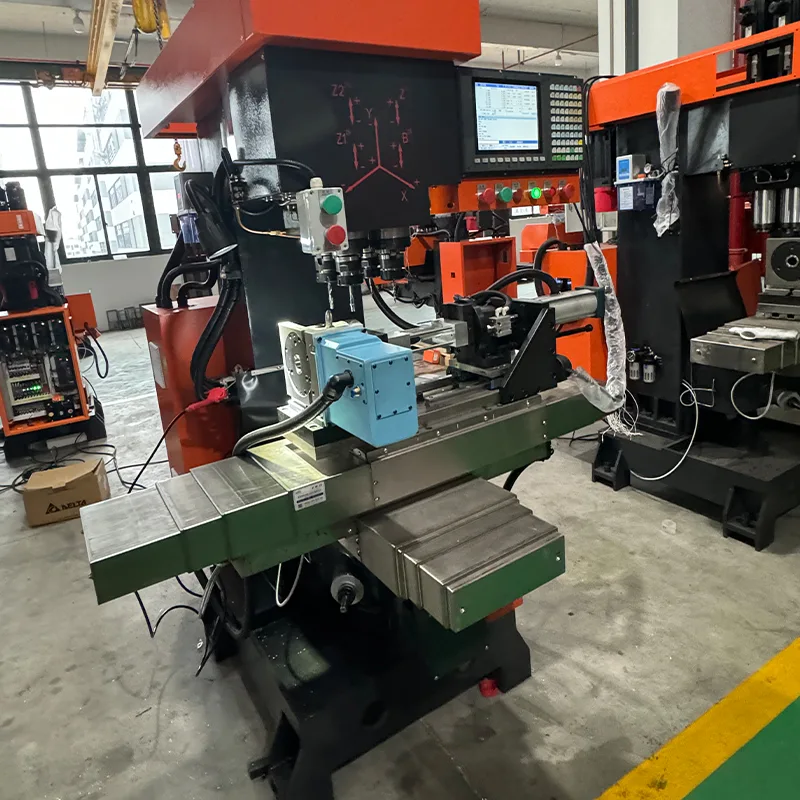

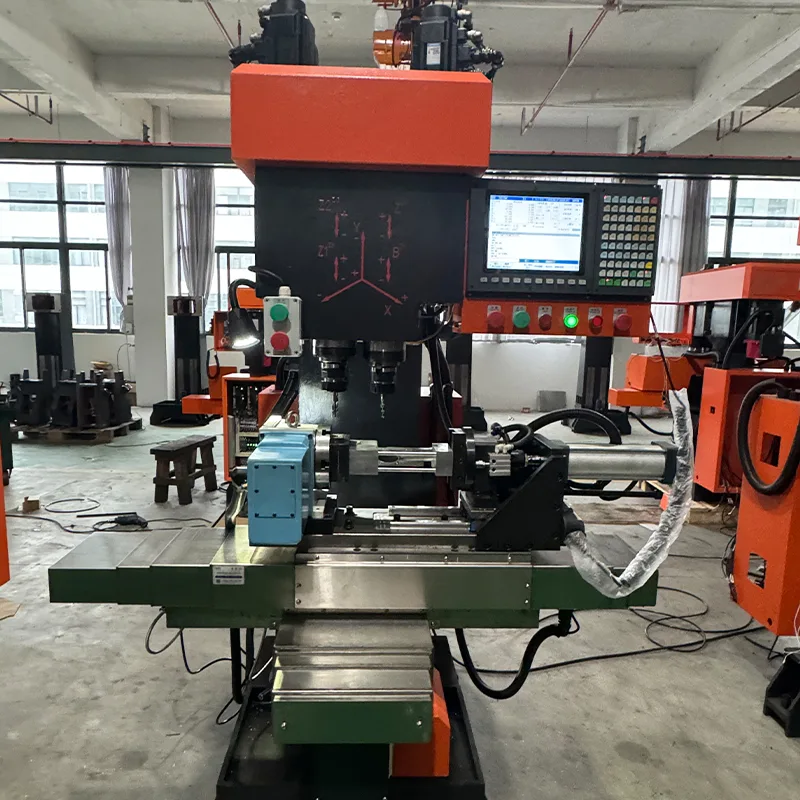

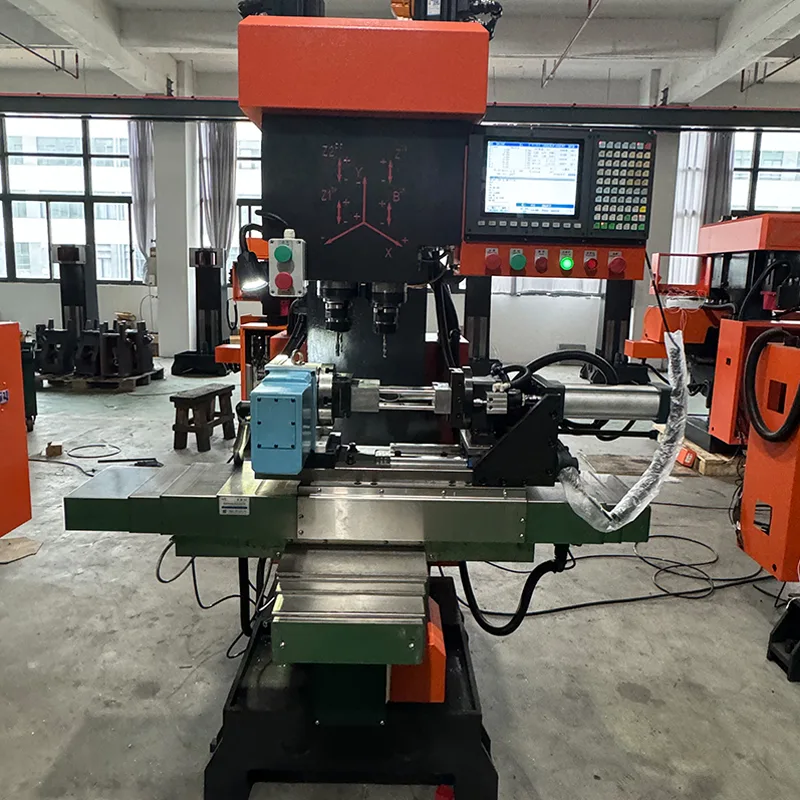

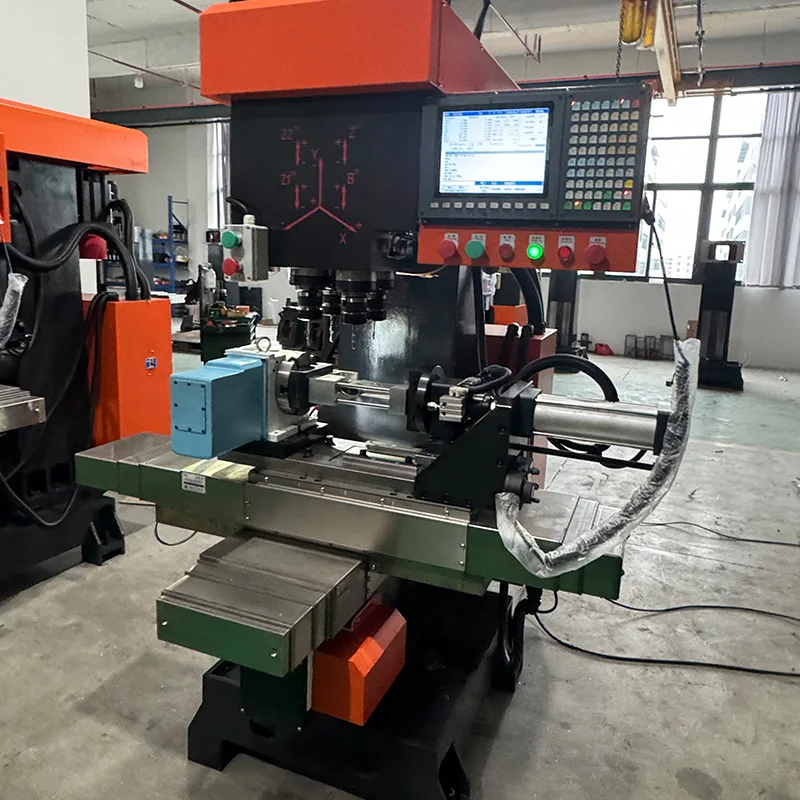

Trung tâm khai thác khoan dẫn hướng tuyến tính ZSK540 Loại mở là trung tâm khai thác khoan dẫn hướng tuyến tính 4 trục thẳng đứng trong cấu hình loại mở. Model này không có vỏ kim loại tấm, cung cấp thiết kế khung mở phù hợp cho các ứng dụng không yêu cầu vỏ bọc đầy đủ. Máy được trang bị hệ thống CNC bus Syntec Đài Loan với màn hình cảm ứng, có giao diện người-máy thân thiện với người dùng để lập trình trực quan và vận hành đơn giản. Với chức năng CNC 4 trục, cả bốn trục đều có thể thực hiện các thao tác khoan, khai thác và phay. Động cơ trục chính servo 5,5KW có bộ biến tần tích hợp cho phép tarô cứng và điều chỉnh tốc độ vô cấp, đảm bảo độ chính xác gia công.

Cấu hình máy & tính năng kết cấu

Loại mở Trung tâm khoan dẫn hướng tuyến tính ZSK540 được chế tạo với các cấu hình và đặc điểm cấu trúc tiêu chuẩn sau.

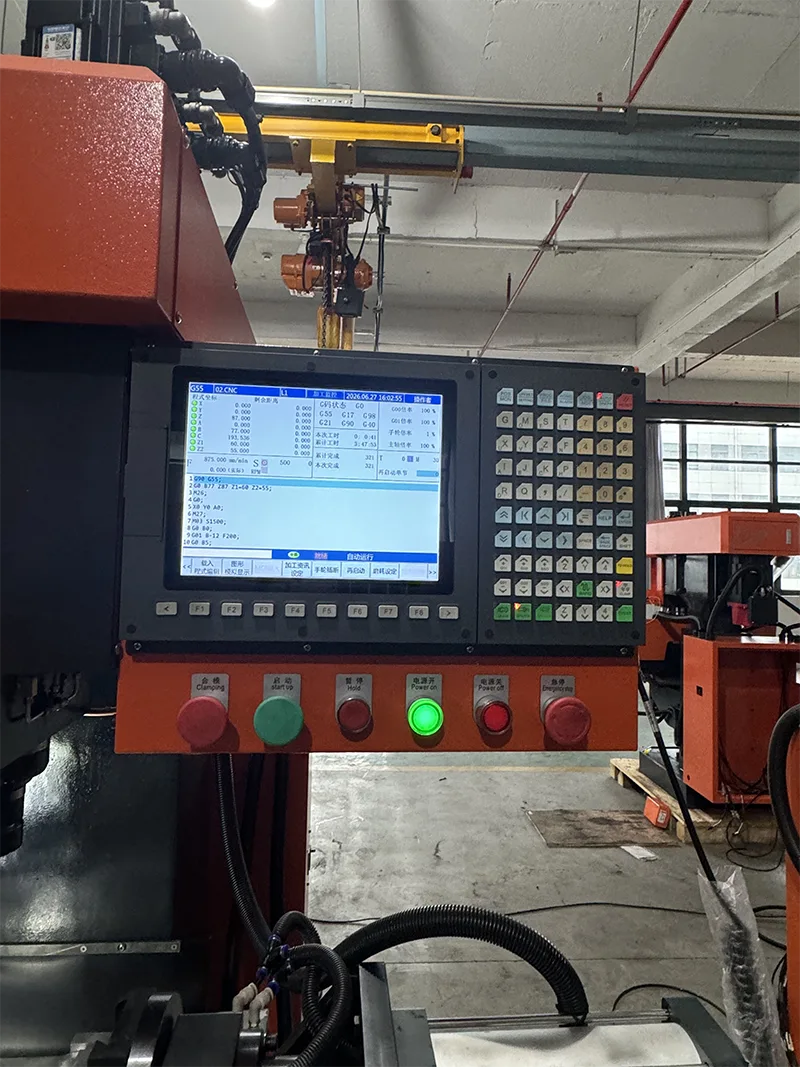

· Hệ thống CNC: Hệ thống CNC xe buýt Syntec Đài Loan với màn hình cảm ứng. Giao diện người-máy thân thiện với người dùng. Lập trình trực quan. Hoạt động đơn giản. Học nhanh.

· Hệ thống servo: Động cơ servo Syntec, tổng cộng 5 chiếc (4 chiếc có phanh). Động cơ servo trục chính Huahong 5,5KW.

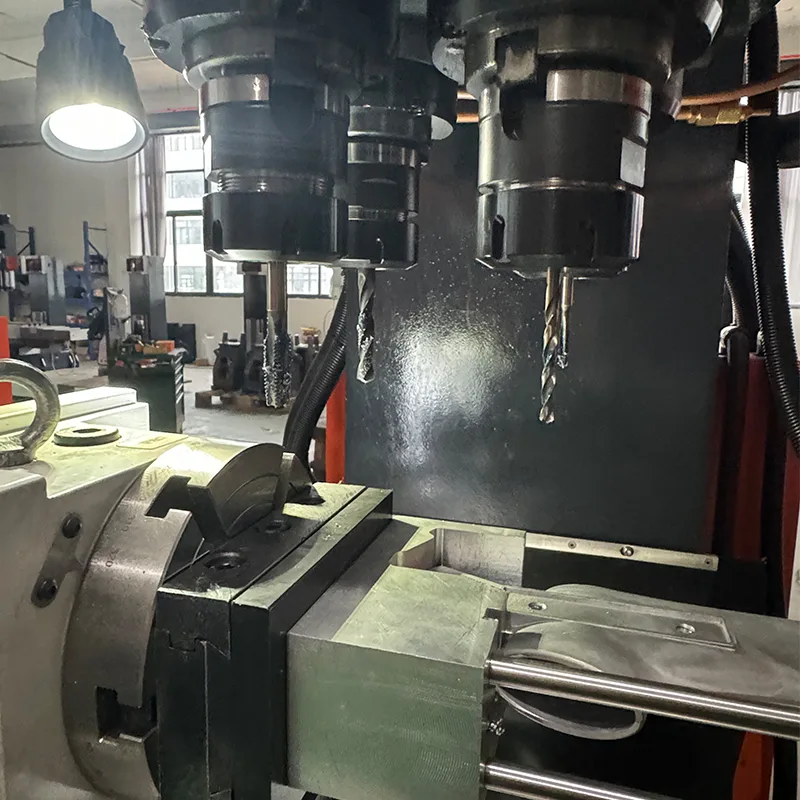

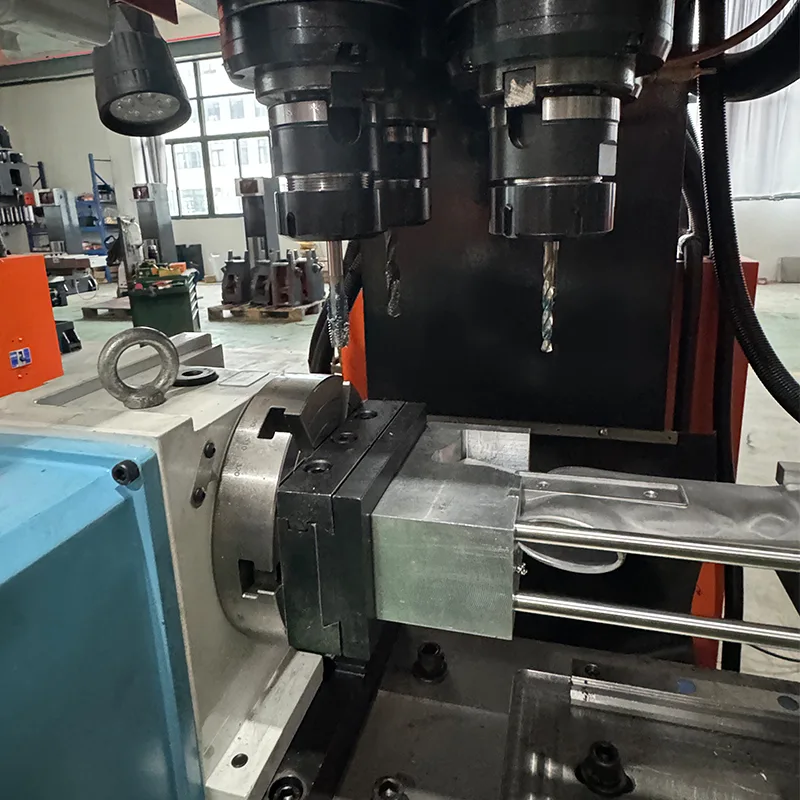

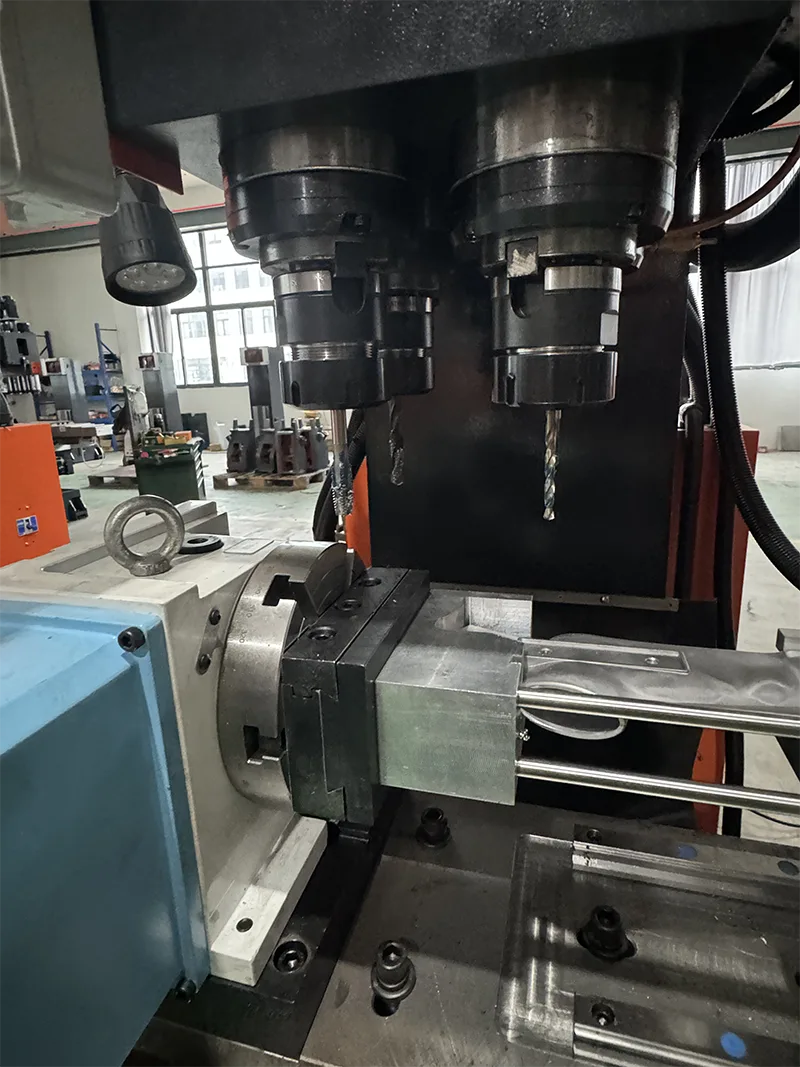

· Trục chính: côn BT40. Đường kính ống trục chính 105mm. Tốc độ trục chính 0-3000 vòng/phút.

· Thanh dẫn hướng & Vít bi: Thanh dẫn hướng tuyến tính Hiwin (6 chiếc) và Vít bi Dinghan (3 chiếc). Khoảng cách trục Z 10mm, khoảng cách trục X/Y 16mm. Hỗ trợ cắt nặng.

· Linh kiện khí nén: Linh kiện khí nén nhập khẩu Hàn Quốc.

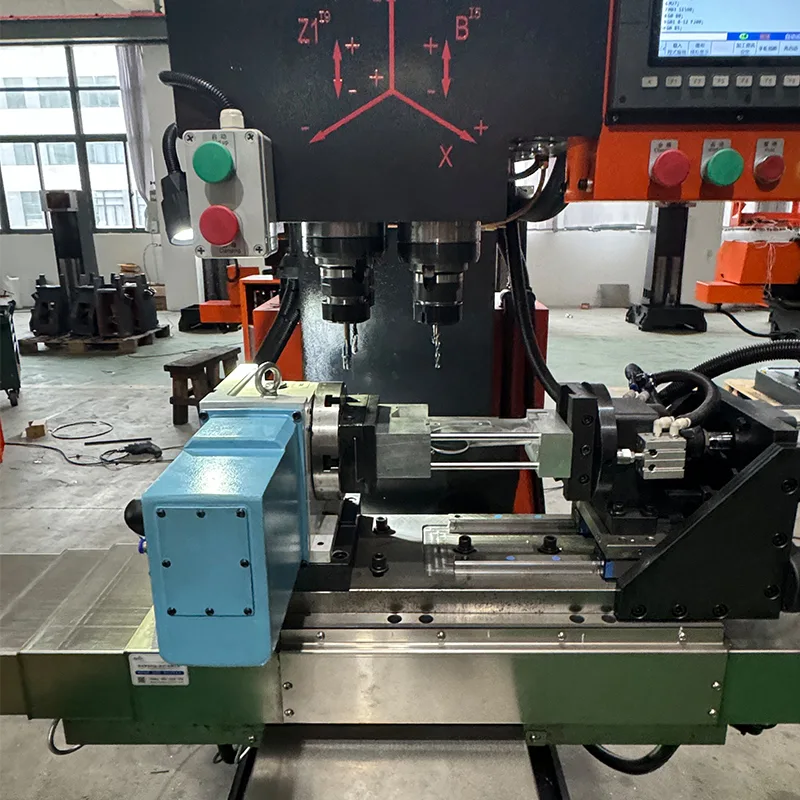

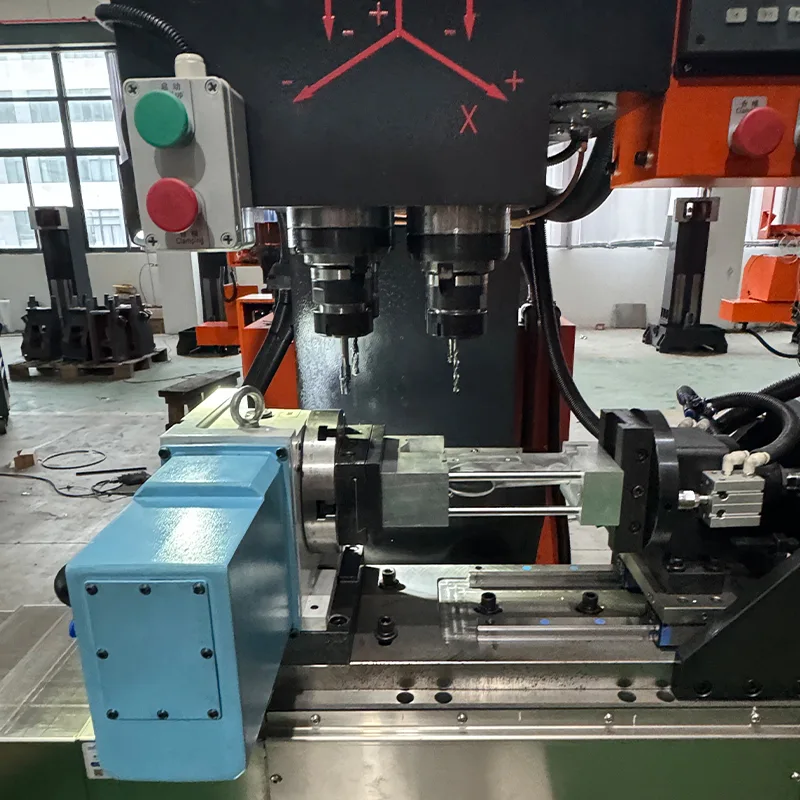

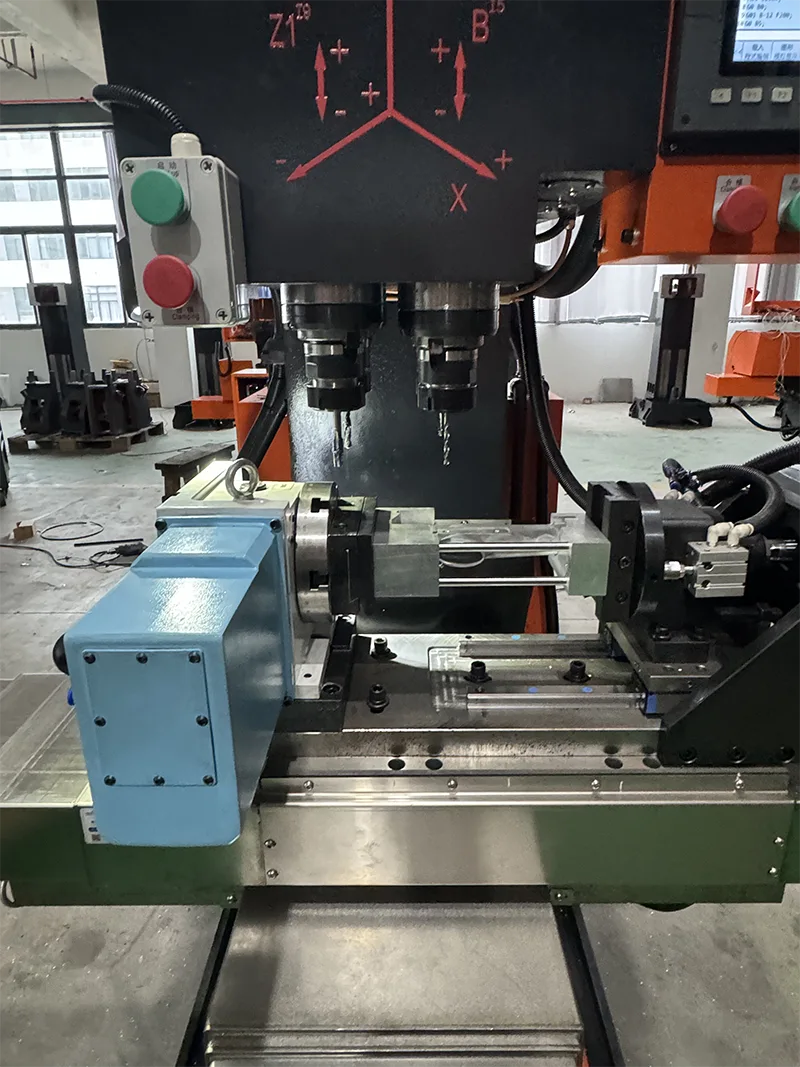

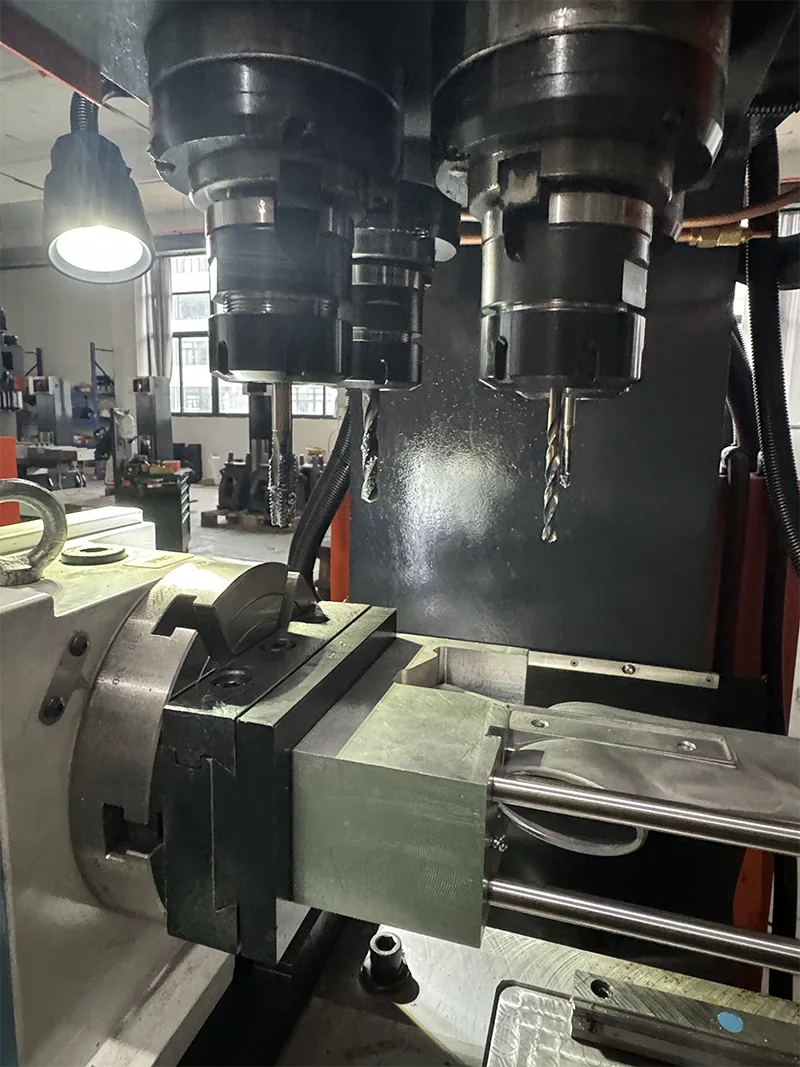

· Trục thứ tư: Được trang bị trục thứ tư để khoan, tarô, phay và xẻ rãnh trên các mặt phẳng khác nhau.

· Linh kiện điện: Linh kiện điện tiêu chuẩn Trung Quốc. Bao gồm bể làm mát.

· Thiết kế kiểu mở: Không có vỏ kim loại tấm. Cấu trúc khung mở để dễ dàng tiếp cận và tải phôi.

Thông số kỹ thuật

Các thông số kỹ thuật sau đây áp dụng cho Loại mở Trung tâm khoan dẫn hướng tuyến tính ZSK540.

Thông số kỹ thuật trục thứ tư

Loại mở Trung tâm khoan dẫn hướng tuyến tính ZSK540 được trang bị bộ trục thứ tư. Các thông số sau đây được áp dụng.

Khả năng gia công và lợi thế vận hành

Loại mở Trung tâm khoan dẫn hướng tuyến tính ZSK540 được thiết kế để sản xuất hiệu quả với các khả năng và ưu điểm sau.

· Gia công đa trục: Chức năng CNC 4 trục cho phép khoan, tarô, phay và xẻ rãnh trên các mặt phẳng khác nhau với trục thứ tư.

· Khả năng cắt nặng: Bàn làm việc và giá đỡ giữa với dẫn hướng tuyến tính con lăn Hiwin và vít bi lăn hỗ trợ các hoạt động cắt nặng.

· Độ chính xác cao: Định vị kỹ thuật số với độ chính xác định vị lặp lại cao. Tốc độ cài đặt công cụ nhanh.

· Năng suất: Vận hành thuận tiện cho phép một người vận hành chạy nhiều máy, giảm chi phí lao động và cường độ lao động.

· Thiết kế kiểu mở: Không có vỏ kim loại tấm giúp dễ dàng tiếp cận để tải và bảo trì phôi.

Quy trình sản xuất & Đảm bảo chất lượng

Yueli tuân theo quy trình sản xuất và kiểm soát chất lượng nghiêm ngặt để đảm bảo độ tin cậy và độ chính xác của máy.

· Xử lý vật liệu: Gang được gia công qua nhiệt độ cao và xử lý lão hóa trên 6 tháng.

· Lắp ráp chính xác: Quy trình lắp ráp nghiêm ngặt đối với thanh dẫn hướng tuyến tính, vít bi và vòng bi.

· Cạo chuyên nghiệp: Cạo chân đế động cơ, cạo đầu trục, cạo bề mặt cột.

· Kiểm tra chất lượng: Phát hiện lỗi bước với phép đo độ thẳng đồng thời theo hướng X và Y. Độ thẳng đứng của trục chính với bàn làm việc trong khoảng 0,01mm. Hướng dẫn trục Z tới độ vuông góc của bàn trong phạm vi 0,01mm. Độ vuông góc của đường dẫn trục X-Y trong phạm vi 0,005mm.

· Truy xuất nguồn gốc: Sản xuất khoa học với hệ thống kiểm soát chất lượng truy xuất nguồn gốc đầy đủ.

Trường ứng dụng

Loại mở Trung tâm khoan dẫn hướng tuyến tính ZSK540 phù hợp cho các hoạt động cắt kim loại trên nhiều ngành công nghiệp do Yueli phục vụ.

· Chất liệu: Đồng, nhôm, hợp kim kẽm, thép.

· Thiết bị vệ sinh - linh kiện và phụ kiện ống nước.

· Van phòng cháy chữa cháy – thân van và các bộ phận.

· Phần cứng – phần cứng điều khiển cửa, phần cứng điện.

· Phụ tùng ô tô – linh kiện động cơ, phụ kiện xe máy.

· Hàng không vũ trụ – các bộ phận chính xác.

· Chế tạo máy – phụ tùng máy tổng hợp.

Câu hỏi thường gặp

Sự khác biệt giữa mô hình này và phiên bản kèm theo là gì?

Model này không có vỏ kim loại tấm. Đây là một cấu hình kiểu mở.

Độ côn của trục chính và khả năng khoan tối đa là bao nhiêu?

Côn trục chính BT40. Đường kính khoan tối đa là 50mm. Đường kính khai thác tối đa là 50mm.

Hành trình trục X và Y là gì?

Hành trình trục X là 400mm. Hành trình trục Y là 280mm.

Thanh dẫn hướng tuyến tính và vít bi là thương hiệu nào?

Hướng dẫn tuyến tính Hiwin và vít bi. Hệ thống CNC Syntec Đài Loan. Linh kiện khí nén nhập khẩu Hàn Quốc.

Máy này phù hợp với ngành công nghiệp nào?

Thiết bị vệ sinh, van phòng cháy chữa cháy, phần cứng, phần cứng điện, hàng không vũ trụ, sản xuất máy móc, phụ tùng ô tô.
