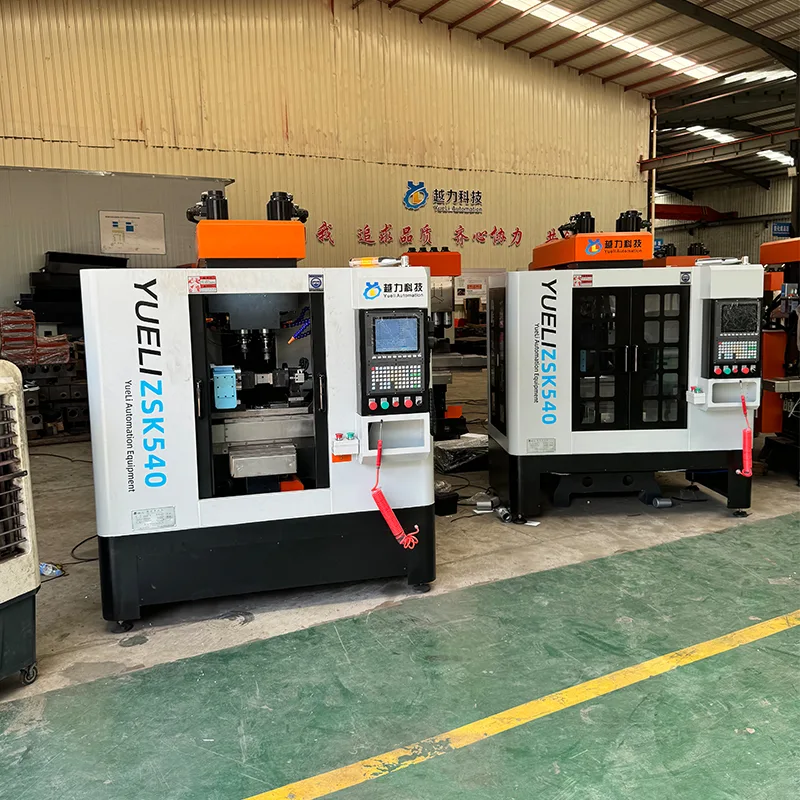

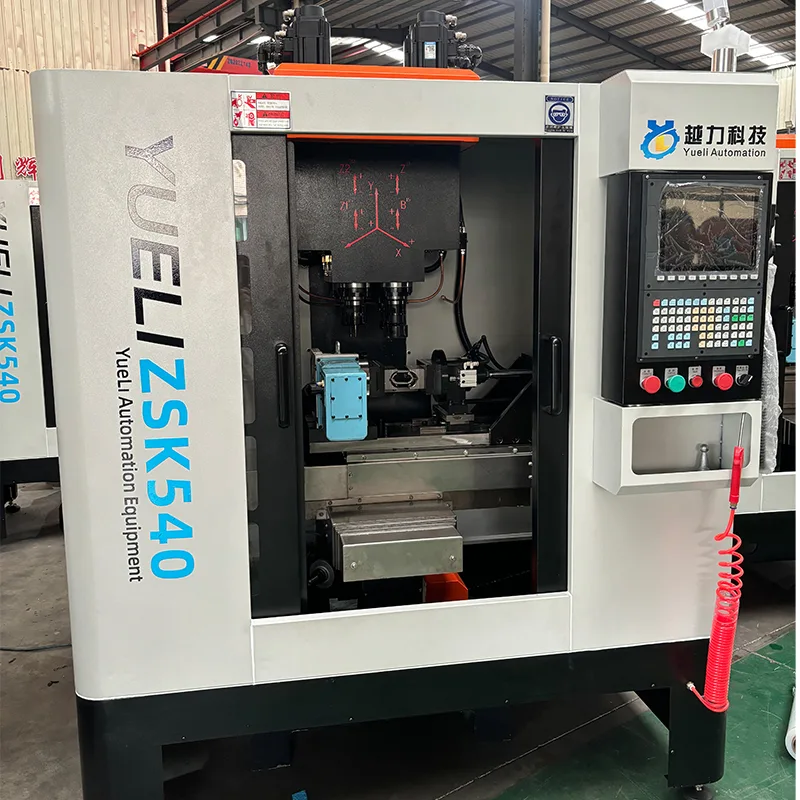

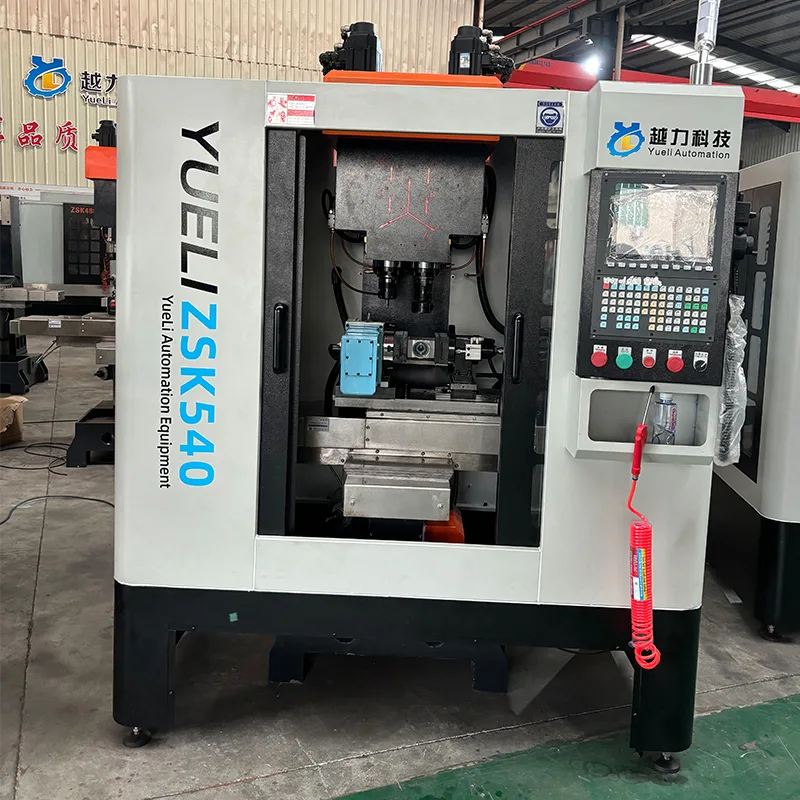

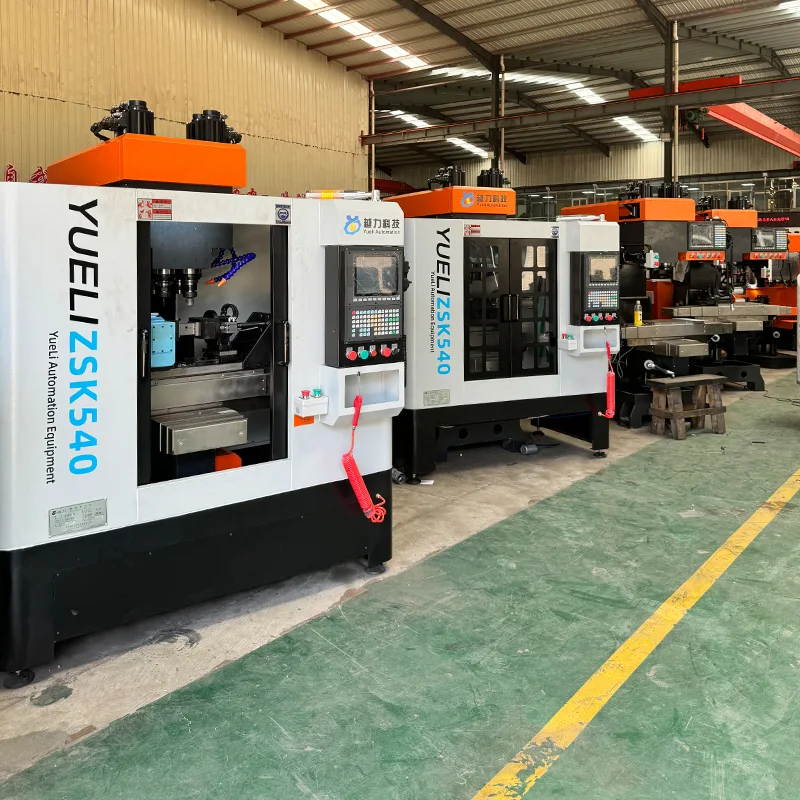

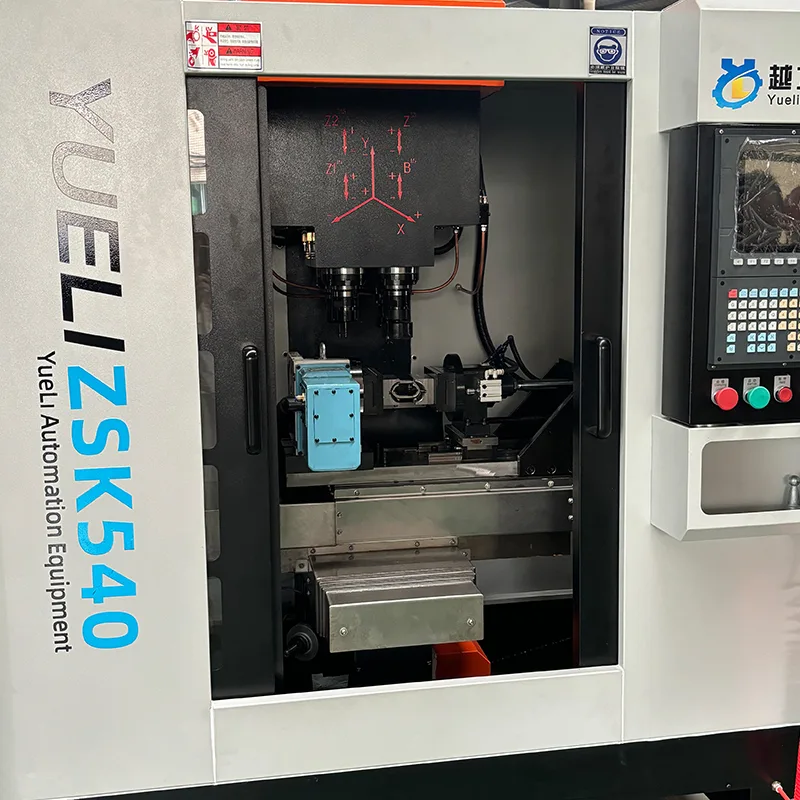

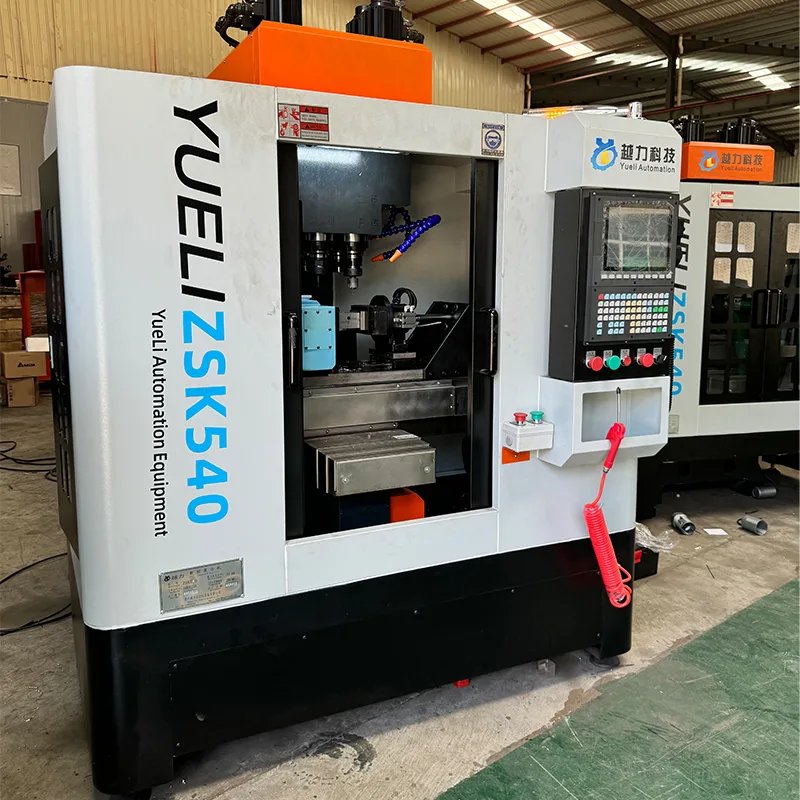

Trung tâm khoan taro 4 trục dọc

Trung tâm khoan taro 4 trục thẳng đứng Yueli ZSK540-A. Hệ thống CNC xe buýt Syntec Đài Loan với màn hình cảm ứng. Giao diện người-máy. Đối thoại thân thiện với người dùng. Lập trình trực quan. Hoạt động đơn giản. Học nhanh. Chức năng CNC 4 trục: cả bốn trục đều có thể khoan, taro và phay. Cấp liệu vít bi Hiwin. Động cơ trục chính servo 5,5KW. Khai thác cứng nhắc. Bộ chuyển đổi tần số tích hợp. Điều chỉnh tốc độ vô cấp. Đảm bảo độ chính xác gia công. Được trang bị trục thứ tư. Hoàn thành việc khoan, tarô, phay và xẻ rãnh trên các mặt phẳng khác nhau. Linh kiện khí nén nhập khẩu Hàn Quốc. Bàn làm việc và khung giữa với dẫn hướng tuyến tính con lăn Hiwin và vít bi lăn. Hỗ trợ cắt nặng. Định vị kỹ thuật số. Độ chính xác định vị lặp lại cao. Cài đặt công cụ nhanh. Hoạt động thuận tiện. Một người vận hành có thể chạy nhiều máy. Giảm chi phí lao động và giảm cường độ lao động. Bao vây đầy đủ. Giữ xưởng sạch sẽ.

Ưu điểm cốt lõi

Trung tâm khoan taro 4 trục thẳng đứng ZSK540-A kết hợp các tính năng chính sau để đảm bảo hiệu suất ổn định và vận hành hiệu quả.

· Hệ thống CNC bus Syntec Đài Loan với màn hình cảm ứng. Giao diện người-máy thân thiện với người dùng. Lập trình trực quan. Hoạt động đơn giản. Học nhanh.

· Chức năng CNC 4 trục: cả 4 trục đều có thể khoan, taro và phay. Cấp liệu vít bi Hiwin. Động cơ trục chính servo 5,5KW. Khai thác cứng nhắc. Bộ chuyển đổi tần số tích hợp. Điều chỉnh tốc độ vô cấp. Đảm bảo độ chính xác gia công.

· Được trang bị trục thứ tư. Hoàn thành việc khoan, tarô, phay và xẻ rãnh trên các mặt phẳng khác nhau.

· Linh kiện khí nén nhập khẩu Hàn Quốc.

· Bàn làm việc và giá đỡ giữa với thanh dẫn hướng tuyến tính con lăn Hiwin và vít bi lăn. Hỗ trợ cắt nặng.

· Định vị kỹ thuật số. Độ chính xác định vị lặp lại cao. Cài đặt công cụ nhanh.

· Vận hành thuận tiện. Một người vận hành có thể chạy nhiều máy. Giảm chi phí lao động và cường độ lao động.

· Bao vây đầy đủ. Giữ xưởng sạch sẽ.

Thông số kỹ thuật

Các thông số kỹ thuật sau đây áp dụng cho trung tâm khoan taro 4 trục thẳng đứng ZSK540-A.

Danh sách cấu hình chính

Các thành phần sau đây là tiêu chuẩn trên trung tâm khoan taro 4 trục thẳng đứng ZSK540-A.

Thông số kỹ thuật trục thứ tư

Máy được trang bị trục thứ tư. Các tham số sau đây áp dụng cho đơn vị trục thứ tư.

Quy trình sản xuất và kiểm soát chất lượng

Yueli tuân theo quy trình sản xuất có cấu trúc để đảm bảo chất lượng máy.

· Gang được gia công qua nhiệt độ cao và xử lý lão hóa trên 6 tháng.

· Quy trình lắp ráp chính xác: lắp ráp dẫn hướng tuyến tính, lắp ráp vít bi, lắp ráp vòng bi.

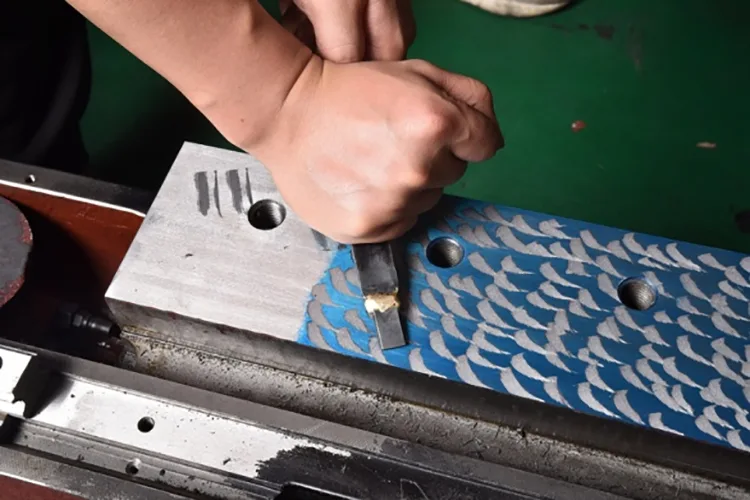

· Quy trình cạo chuyên nghiệp: cạo chân đế động cơ, cạo đầu trục, cạo bề mặt cột.

· Sản xuất khoa học với hệ thống kiểm soát chất lượng đầy đủ.

Tiêu chuẩn kiểm tra chất lượng

Yueli thực hiện kiểm tra chất lượng toàn diện trên mọi máy.

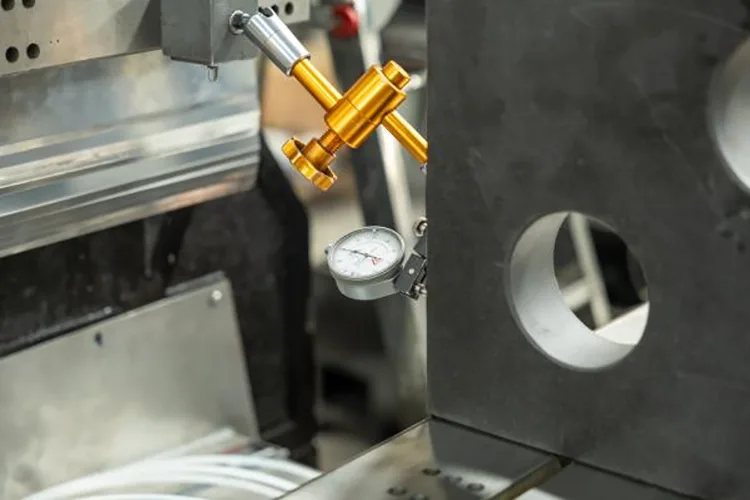

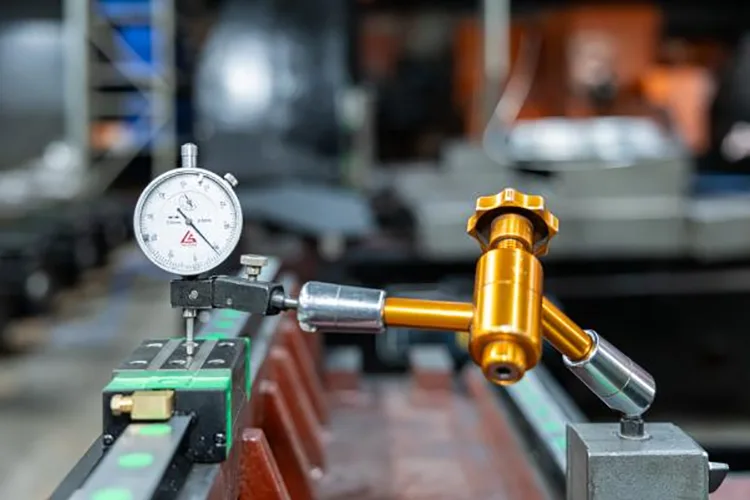

· Phát hiện lỗi bước: phát hiện đồng thời độ thẳng theo hướng X và Y.

· Xác nhận độ chính xác gia công và lắp ráp của tất cả các bộ phận.

· Đo độ chính xác định vị thực tế và độ chính xác định vị lặp lại.

· Độ thẳng đứng của trục chính với bàn làm việc: trong khoảng 0,01mm.

· Đường dẫn hướng trục Z tới độ vuông góc của bàn máy: trong khoảng 0,01mm.

· Độ vuông góc của đường dẫn trục X-Y: trong khoảng 0,005mm.

Trường ứng dụng

Trung tâm khoan taro 4 trục thẳng đứng ZSK540-A phù hợp cho nhiều hoạt động cắt kim loại khác nhau.

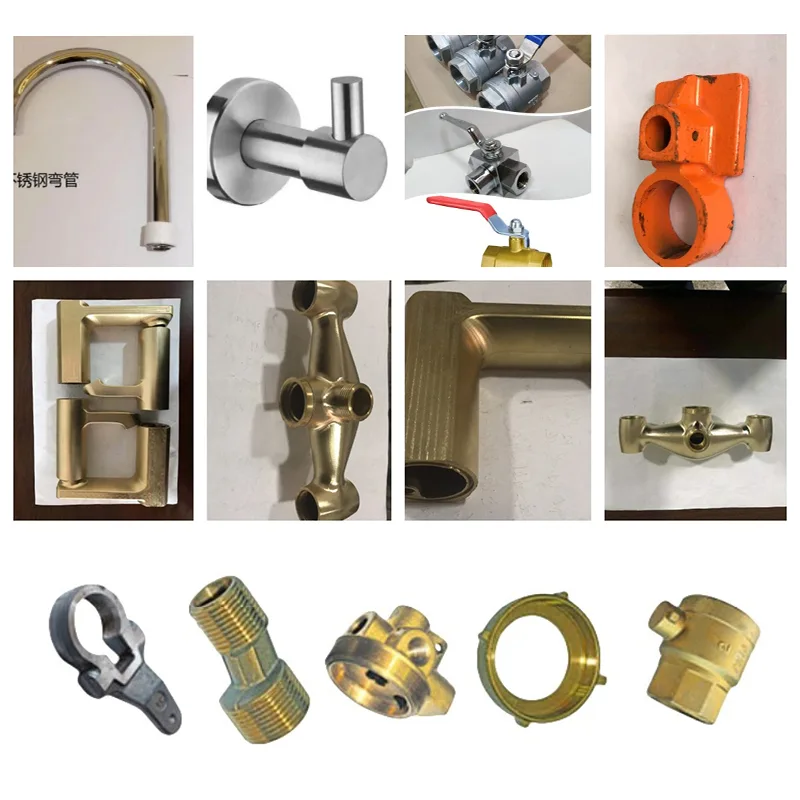

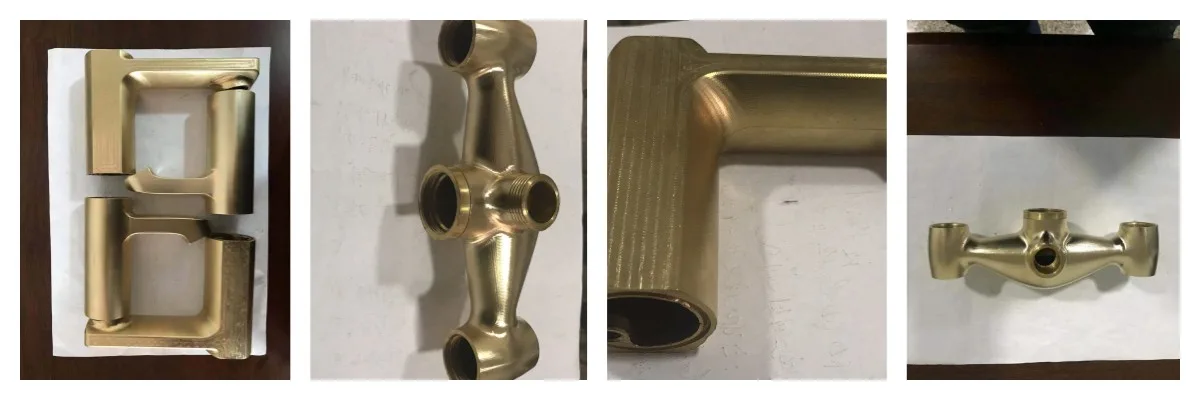

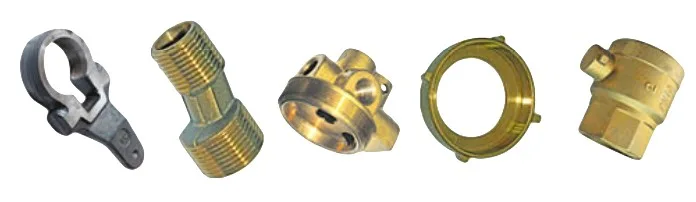

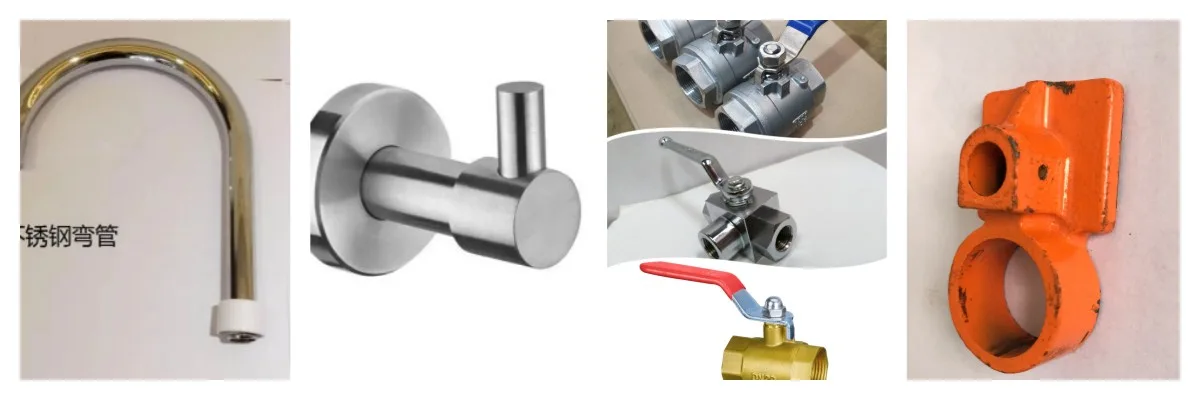

· Chất liệu: đồng, nhôm, hợp kim kẽm, thép.

· Thiết bị vệ sinh, van phòng cháy chữa cháy, phần cứng điều khiển cửa.

· Phần cứng thiết bị gia dụng, đồng hồ nước, phụ tùng ô tô.

· Linh kiện hàng không vũ trụ.

Giới thiệu về Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli

Công ty TNHH Thiết bị tự động hóa Tuyền Châu Yueli được thành lập vào năm 2013. Công ty có trụ sở tại Nam An, Phúc Kiến, Trung Quốc. Đây là một doanh nghiệp sản xuất tư nhân được dẫn dắt bởi các máy khoan taro phức hợp, trung tâm khoan taro và trung tâm quy trình phay taro khoan.

· Được thành lập vào năm 2013, tọa lạc tại Nam An, Phúc Kiến.

· Sản phẩm cốt lõi: máy khoan taro phức hợp, trung tâm khoan taro, trung tâm gia công phay taro khoan.

· Phục vụ: thiết bị vệ sinh, van phòng cháy chữa cháy, phần cứng điều khiển cửa, phụ tùng ô tô, hàng không vũ trụ, chế tạo máy móc.

· Phát triển từ sản xuất lắp ráp đến R&D, tích hợp sản xuất, bán hàng và dịch vụ.

· Sở hữu máy mài ray cổng CNC, máy khoan, máy phay, đào, đánh bóng hỗn hợp và các thiết bị kiểm tra khác.

· Mạng lưới bán hàng bao phủ hơn 20 tỉnh thành ở Trung Quốc và xuất khẩu sang hơn 30 quốc gia.

Câu hỏi thường gặp

Độ côn trục chính và đường kính khoan tối đa là bao nhiêu?

Côn trục chính BT40. Đường kính khoan tối đa là 50mm. Đường kính khai thác tối đa là 50mm.

Tốc độ trục chính và công suất động cơ là bao nhiêu?

Phạm vi tốc độ trục chính là 0-3000 r/min. Công suất động cơ trục chính là 5,5KW.

Lập chỉ mục trục thứ tư và độ chính xác lặp lại là gì?

Độ chính xác của việc lập chỉ mục là 20 giây. Độ chính xác lặp lại là 4 giây.

Thương hiệu của hệ thống CNC, thanh dẫn hướng và vít bi là gì?

Hệ thống CNC Syntec Đài Loan. Hướng dẫn tuyến tính Hiwin và vít bi. Linh kiện khí nén nhập khẩu Hàn Quốc.

Máy này phù hợp với những vật liệu và ngành công nghiệp nào?

Đồng, nhôm, hợp kim kẽm, thép. Thiết bị vệ sinh, van phòng cháy chữa cháy, phần cứng điều khiển cửa, phần cứng thiết bị gia dụng, đồng hồ nước, phụ tùng ô tô, hàng không vũ trụ.
