CNC ba trục dọc

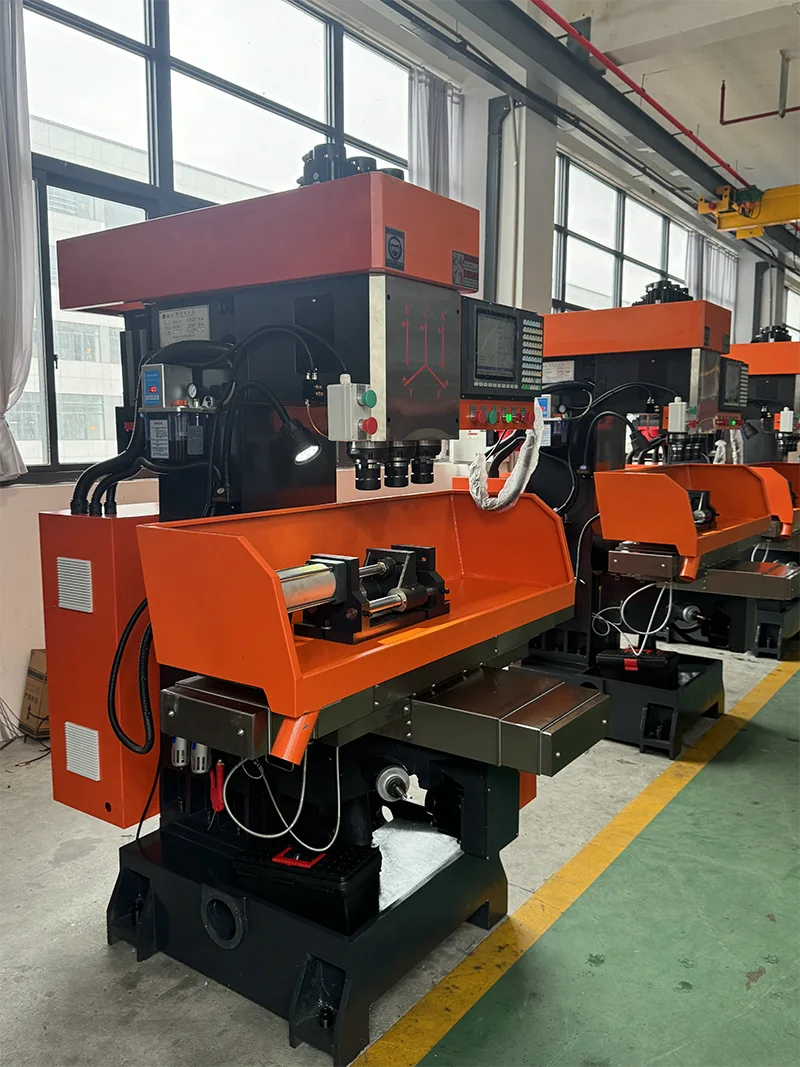

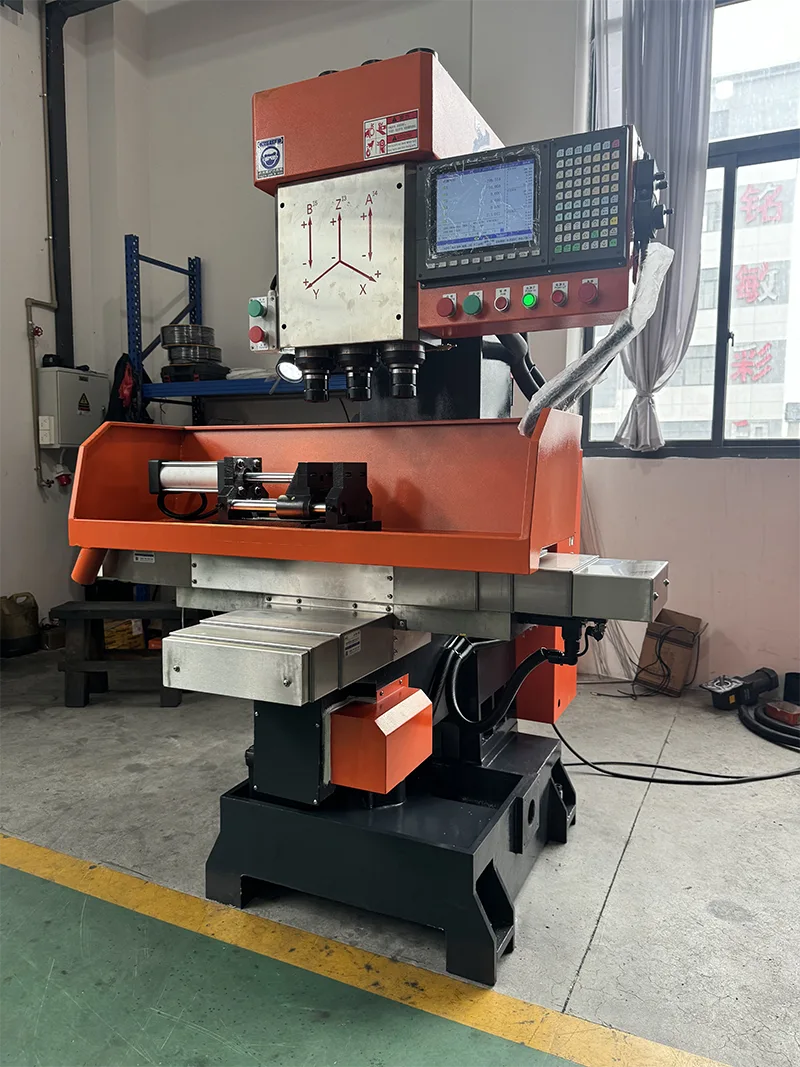

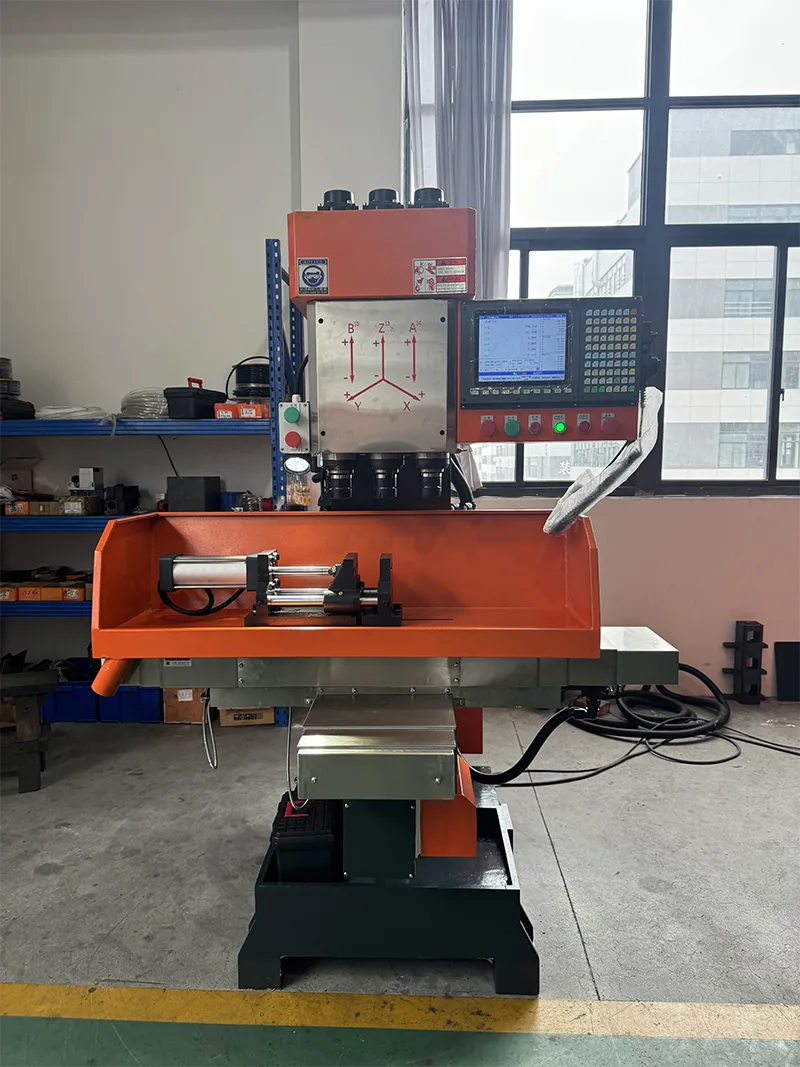

Máy CNC ba trục dọc ZSK-4150X4 là sản phẩm trưởng thành của công ty chúng tôi. Máy công cụ này giải quyết vấn đề không thể hoàn thành việc khoan, doa và tarô cùng lúc khi xử lý một số lượng lớn các bộ phận. Hoàn thành các yêu cầu khoan, doa, vát và khai thác khác, đây là một thiết bị cơ khí lý tưởng để đạt được hiệu quả cao và tiết kiệm năng lượng. Máy dễ vận hành và có thể vận hành tự do mà không cần nhân viên kỹ thuật đặc biệt. Công ty đã tích lũy hơn mười năm công nghệ chuyên nghiệp và kiểm soát chất lượng nghiêm ngặt, đồng thời có dịch vụ hậu mãi tốt, được khách hàng đón nhận.

Giới thiệu sản phẩm

Máy CNC ba trục dọc ZSK-4150X4 là sản phẩm trưởng thành của công ty chúng tôi. Máy công cụ này giải quyết vấn đề không thể hoàn thành việc khoan, doa và tarô cùng lúc khi xử lý một số lượng lớn các bộ phận.

· Hoàn thành việc khoan, doa, vát mép và tarô chỉ trong một thao tác.

· Thiết bị cơ khí lý tưởng để đạt hiệu suất cao và tiết kiệm năng lượng.

· Dễ dàng vận hành mà không cần nhân viên kỹ thuật đặc biệt.

· Hơn mười năm công nghệ chuyên nghiệp và kiểm soát chất lượng nghiêm ngặt.

· Dịch vụ hậu mãi tốt, được khách hàng đón nhận.

Các tính năng chính

Máy CNC ba trục dọc ZSK-4150X4 có các tính năng sau.

· Việc xử lý số lượng lớn các bộ phận, khoan, doa và taro được hoàn thành cùng một lúc, đạt hiệu quả cao.

· Thân máy bay nhỏ gọn và cứng cáp.

· Trục chính được làm bằng thép hợp kim chất lượng cao, được tôi cứng và xử lý nhiệt, mài chính xác. Nó có khả năng chống mài mòn cao.

· Mặt trượt được làm nguội bằng tần số siêu âm. Nó có một thiết bị bôi trơn để đảm bảo tuổi thọ của bề mặt trượt.

· Chuyển động trái và phải của bàn làm việc sử dụng thiết bị khởi động và thiết bị định vị đệm, có độ rung nhỏ và chuyển động nhanh.

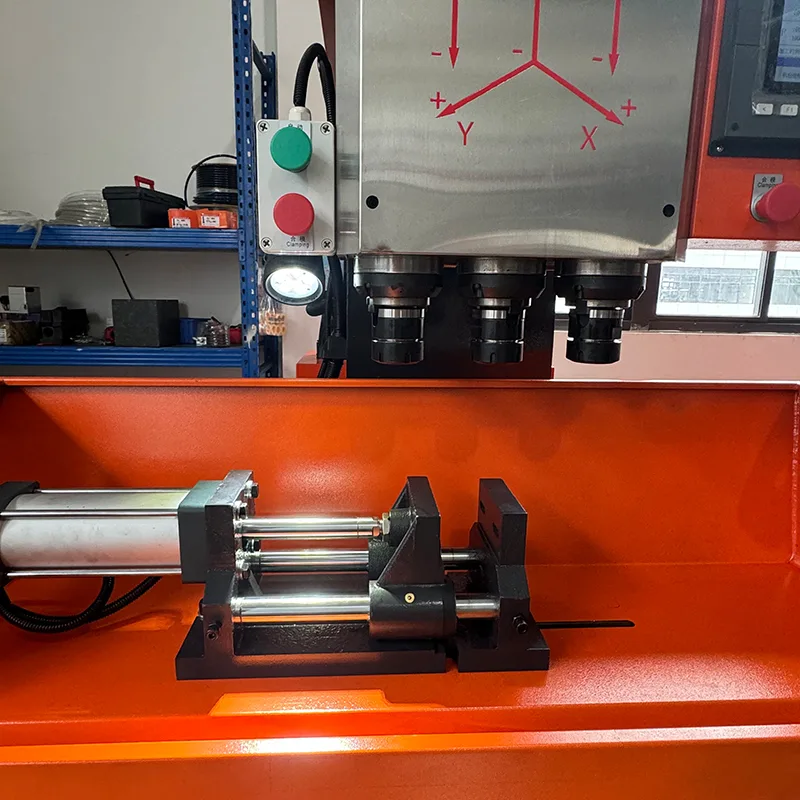

· Tay cầm dao sử dụng loại thanh kéo, không dễ rơi ra. Nó có độ an toàn cao.

Thông số kỹ thuật

Các thông số kỹ thuật sau đây áp dụng cho Máy CNC ba trục dọc ZSK-4150X4.

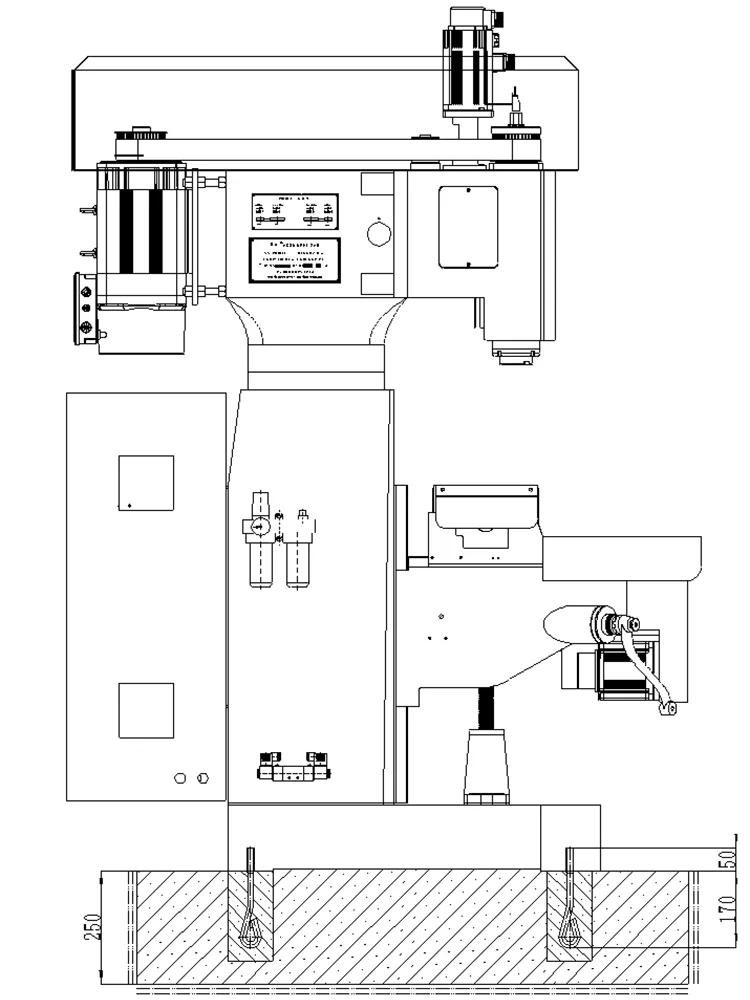

Cơ chế và hiệu suất máy công cụ

Thiết kế của ZSK-4150X4 CNC ba trục dọc áp dụng các đặc điểm cấu trúc của máy phay và thiết bị khởi động hỗ trợ, có ưu điểm là hiệu quả xử lý cao, độ chính xác ổn định và quy trình vận hành đơn giản. Việc sử dụng PLC để xử lý điều khiển logic có thể tránh được hiện tượng đoản mạch hồ quang một cách hiệu quả do chuyển đổi thuận và ngược của động cơ. Đồng thời, dùng phương pháp kích xung để điều khiển van điện từ tránh hiện tượng cuộn dây van điện từ bị cấp điện lâu ngày khiến cuộn dây bị cháy.

· Kết cấu: Trung tâm gia công đơn giản. Điều khiển chương trình sử dụng hệ thống điều khiển Yitu của Đài Loan với chức năng phát hiện để tránh hư hỏng vòi hoặc dụng cụ do hỏng van điện từ hoặc xi lanh dầu. Đối thoại thân thiện với con người và máy móc để vận hành dễ dàng.

· Thích hợp cho việc gia công các chi tiết hàng loạt lớn và vừa. Kẹp một lần. Hiệu quả cao và độ chính xác tốt.

· Cơ cấu tarô không cần thay bộ dẫn động vít me. Cao độ là tiêu chuẩn. Động cơ servo chính siêu đồng bộ Bắc Kinh với bộ chuyển đổi tần số riêng giúp cải thiện độ nhám bề mặt ren và đảm bảo độ chính xác.

· Nghiên cứu và phát triển độc lập các bộ phận đầu nguồn. Mài chính xác. Chống mài mòn tốt và tuổi thọ dài.

· Hệ thống CNC Hust có thể thiết lập tốc độ cấp liệu theo nhu cầu. Sau thời gian dài sử dụng, vít me bị mòn, hệ thống có chức năng bù dao.

· Mỗi bề mặt trượt có động cơ sử dụng thiết bị bôi trơn tự động tập trung để đảm bảo tuổi thọ của máy công cụ.

· Chuyển động bàn trượt được điều khiển bởi động cơ servo. Nhiều tọa độ có thể được thiết lập bằng kỹ thuật số. Độ chính xác định vị cao. Độ rung thấp. Phản hồi nhanh.

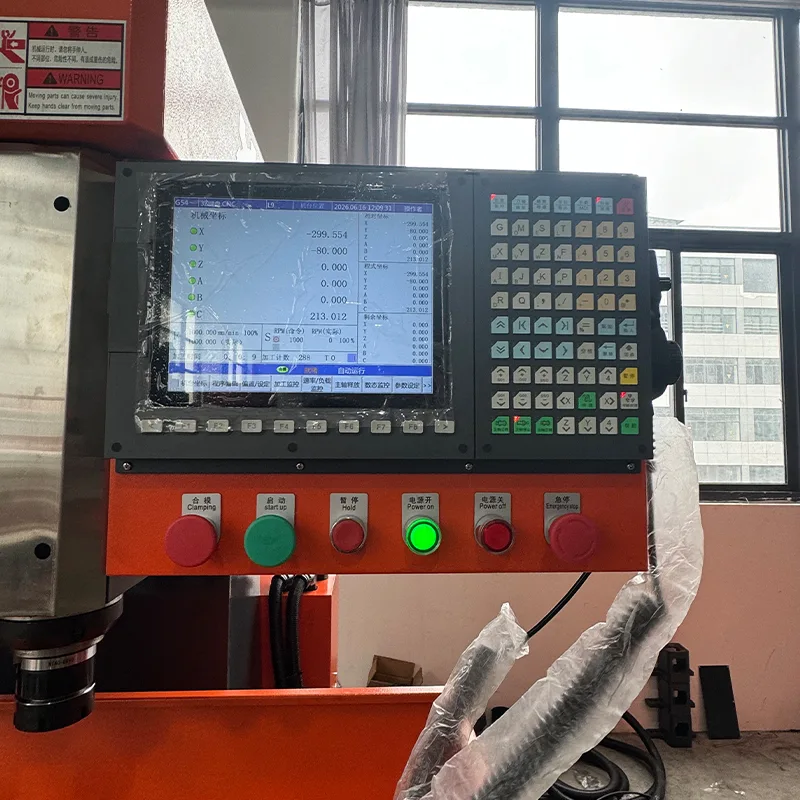

· Trong quá trình gia công, trạng thái phôi được hiển thị thông qua màn hình cảm ứng. Chức năng cảnh báo lỗi.

· Bảo vệ khép kín hoàn toàn đảm bảo an toàn cá nhân và cải thiện môi trường xử lý.

Hệ thống điện

Máy CNC ba trục dọc ZSK-4150X4 sử dụng các bộ phận điện sau.

· Van điện từ: AirTAC Đài Loan. Ổn định tốt. Áp suất không khí không thể thấp hơn 0,5MPa.

· AC contactor: LS Hàn Quốc. Ổn định tốt.

· Rơ le: Omron. Ổn định tốt.

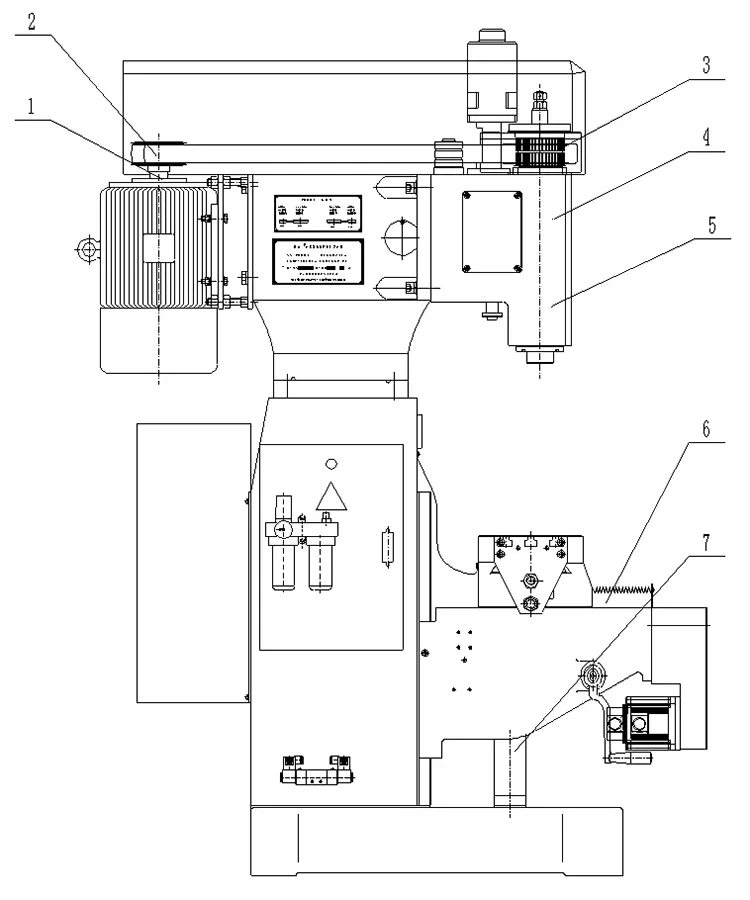

Hệ thống truyền tải

ZSK-4150X4 ba trục CNC dọc sử dụng các bộ phận truyền động sau.

Hệ thống bôi trơn

Ống bọc trục chính và bề mặt ray dẫn hướng được bôi trơn bằng bơm bôi trơn thủ công, giúp vận hành dễ dàng và toàn diện hơn, đảm bảo tuổi thọ của bề mặt bôi trơn.

Phòng ngừa vận hành và xử lý

Các biện pháp phòng ngừa sau đây được lấy từ hướng dẫn vận hành của Máy CNC ba trục dọc ZSK-4150X4.

· Đọc kỹ hướng dẫn vận hành và các tài liệu đi kèm trước khi vận hành.

· Nguồn điện: 3 pha 4 dây, công suất 7KW, tiết diện dây cách điện không nhỏ hơn 4mm2 (đồng).

· Không lắp đặt gần nguồn nhiệt, nhiệt độ cao hoặc nơi có nhiều bụi bẩn.

· Thêm dầu vào vạch dấu dầu trước khi sử dụng lần đầu sau khi mở bao bì.

· Bơm làm mát không thể chạy nếu không có chất lỏng.

· Không dùng chung hộp điện với máy hàn điện hoặc các thiết bị có tần số cao/trung bình.

· Dây nối đất phải được nối đúng tiêu chuẩn. Mặt cắt ngang không nhỏ hơn 2,5mm2.

· Sau khi bật nguồn, dùng bút kiểm tra bên ngoài máy xem có bị nhiễm điện trước khi chạy thử hay không.

· Khởi động mô tơ bơm dầu theo hướng dẫn. Quan sát xem bơm dầu có bị đảo chiều không.

· Công tắc tiệm cận đã được điều chỉnh và sửa chữa. Cho phép điều chỉnh nhỏ. Những thay đổi lớn tham khảo dịch vụ sau bán hàng.

· Các thông số biến tần được cài đặt trước khi xuất xưởng. Người dùng không được phép thiết lập riêng.

· Không nhấn nút "thủ công" nhanh và thường xuyên để tránh báo động biến tần.

· Khi thay thế dụng cụ hoặc điều chỉnh đai truyền động, hãy tắt nguồn điện bên ngoài.

· Đầu nối đất màu vàng xanh phải được nối đất. Không kết nối đường pha với cực trung tính (N).

· Không lựa chọn hoạt động quá tải. Sử dụng dụng cụ thích hợp, số lượng cắt, tốc độ tiến dao.

· Khóa công tắc trên hộp điều khiển điện. Tắt nguồn và khóa trong quá trình kiểm tra bảo trì.

Câu hỏi thường gặp

Độ côn trục chính của máy này là gì?

Độ côn trục chính của Máy CNC ba trục dọc ZSK-4150X4 là MT4.

Đường kính lỗ tối đa có thể gia công là bao nhiêu?

Đường kính lỗ tối đa là Ф50mm khi gia công các bộ phận bằng đồng có 4 lưỡi cắt và bước tiến trên mỗi vòng quay 0,16mm/r.

Đường kính khai thác tối đa là bao nhiêu?

Đường kính khai thác tối đa là Ф50mm để xử lý các bộ phận bằng đồng. Hành trình của trục X, Y và Z là gì? Hành trình trục X là 400mm, hành trình trục Y là 250mm và hành trình trục Z là 320mm.

Phạm vi tốc độ trục chính là gì?

Phạm vi tốc độ trục chính trục Z1 và Z2 là 619 đến 1420 vòng/phút với điều khiển servo.

Công suất động cơ trục chính và tổng trọng lượng máy là bao nhiêu?

Công suất động cơ servo trục chính là 5,5KW ở 380V và trọng lượng tịnh của máy là 2500kg.

Máy này sử dụng hệ thống điều khiển nào?

Máy sử dụng hệ thống điều khiển Yitu của Đài Loan với hộp thoại thân thiện với người và máy giúp vận hành dễ dàng.
